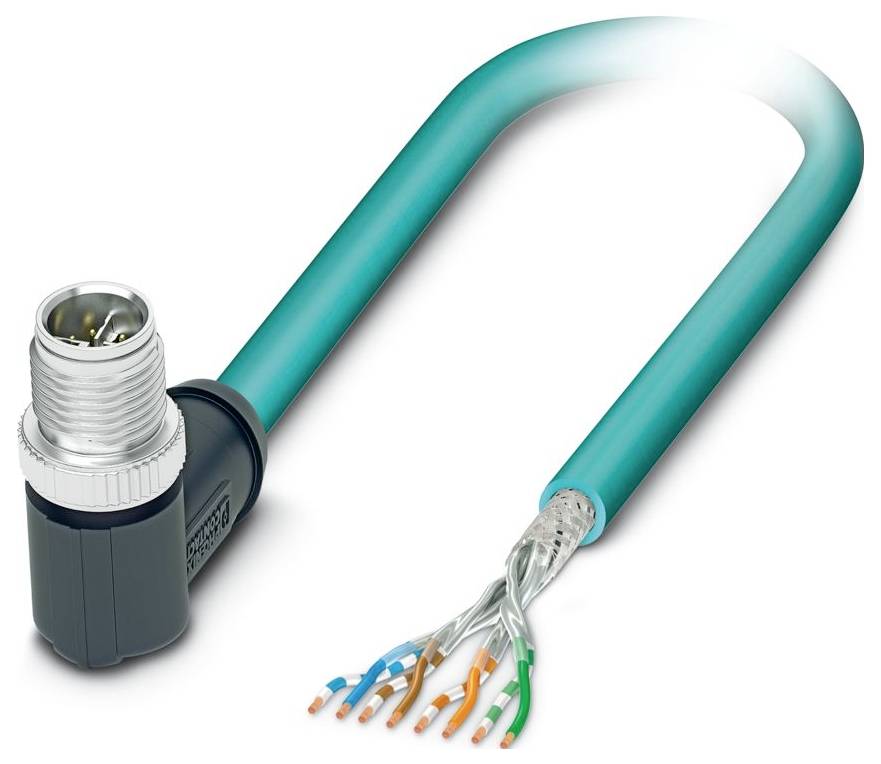

Phoenix Contact 1080716 priključni kabel za senzor/aktivator M12 1 m Broj polova: 8 1 St. Piece
Vrsta proizvoda
priključni kabel za senzor/aktivator
Standard utičnice
ethernet
Priključna strana A
M12 utikač, kutni
Priključna strana B
kabel, otvoreni kraj
Broj polova
8
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Ukupno (38,99 € / komad)
38,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Broj polova: 8
- Nazivni napon UN: 48 V AC; 60 V DC
- Moment pritezanja: 0,4 Nm (M12 konektor)
- Klasa zapaljivosti prema UL 94: V0
- Uvjeti okoline: Uvjeti okoline
- Stupanj zaštite: IP65; IP67
- Temperatura okoline (radna): -40 °C ... 80 °C (kabel, fiksna instalacija); -20 °C ... 80 °C (kabel, fleksibilna instalacija)
- Standardi/propisi: IEC 61076-2-109
- Kategorija prenapona: II
- Razina onečišćenja: 3
- Materijal brtve: FKM
- Materijal kontaktne površine: Ni/Au
- Nazivna struja IN: 0,5 A
- Vanjski promjer kabela: 6,40 mm ±0,2 mm
- Sabirnički sustav: Ethernet
- Vanjsko kućište, materijal: PUR
- Materijal vodiča: gole bakrene žice
- Duljina kabela: 1 m
- Presjek vodiča: 4x 2x 0,14 mm²
- Zaštita: Napredna tehnologija zaštite
- Standardna oznaka: M12 konektor
- Indikator statusa: ne
- Vanjsko kućište, boja: vodeno plava RAL 5021
- Primjena: Standardna
- Prijenosni medij: bakar
- Kodiranje: X
- Otpor izolacije: ≥ 500 MΩ*km
- Materijal kontakta: CuZn
- Dostupan indikator statusa: ne
- Materijal nosača kontakta: PA 6.6
- UL AWM stil: 21238 (80°C / 600V)
- Zaštićeno: da
- Vrsta kabela: Ethernet 10 GBit [94F]
- AWG signalna linija: 26
- Promjer žice uključujući izolaciju: 1 mm ±0,05 mm
- Materijal za izolaciju vodiča: pjenasti PE
- Jednožilna žica, boja: bijela/plavo-plava, bijela/narančasto-narančasta, bijela/zeleno-zelena, bijela/smeđe-smeđa
- Ukupno ožičenje: 4 pare do duše
- Nazivni napon kabela: ≤ 100 V
- Minimalni radijus savijanja, trajno ugrađen: 4 x D
- Minimalni radijus savijanja, fleksibilno položeno: 8 x D
- Najmanji radijus savijanja, trajno ugrađen: 26 mm
- Najmanji radijus savijanja, fleksibilno ugrađen: 51 mm
- Otpornost na plamen: prema IEC 60332-1-2; prema UN ECE-R 118.03; prema CSA C 22.2 br. 210 FT1
- Otpornost na ulje: prema DIN EN 60811-404
- Broj kabelskih utičnica: 1
- Ciklusi parenja: ≥ 100
- Priključak 1: Priključak 1
- Priključak 2: Priključak 2
- Bez halogena: prema IEC 60754-1
- M12: M12
- Konstrukcija vodiča: 4x2xAWG26/7 | S/FTP
- Optička pokrivenost zaslona: 70%
- Otpor petlje: ≤ 290,00 Ω/km
- Karakteristična impedancija: 100 Ω ± 5 Ω (na 100 MHz)
- Ispitni napon žica/žica: 2000 V (50 Hz, 1 min.)
- Ispitni napon vodiča/zaštite: 2000,00 V (50 Hz, 1 min.)
- Parno povlačenje: 2 žice po paru
- Materijal tijela ručke: TPU, otporan na plamen, samogasiv
- Materijal vijaka: Lijevani cink, poniklan
- Vrsta senzora: Ethernet
- Vrsta/kategorija signala: Ethernet CAT6A, 10 GBit/s; CC-Link IE CAT6A, 10 GBit/s
- Karakteristike prijenosa (kategorija): CAT6A
- Brzina prijenosa: 10 Gbit/s
- Dimenzionalni crtež: Dijagram pinova M12 konektor, 8-pinski, X-kodirani, pogled sa strane pinova
- Dizajn: slobodni kraj kabela
- Ethernet 10 GBit [94F]: Ethernet 10 GBit [94F]
- Vrsta ambalaže
Piece
- Tip
NBC-M12MRX/1,0-94F
- Vrsta proizvoda
priključni kabel za senzor/aktivator
- Standard utičnice
ethernet
- Priključna strana A
M12 utikač, kutni
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
8
- Duljina kabela
1 m
- Materijal plašta
PUR
- Nazivni napon
48 V/AC
60 V/DC
- Vanjski Ø
6.40 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.14 mm²
- Priključak
slobodan kraj kabela
- Tip navoja, strana za priključivanje
M12
- Vrsta navoja, kabelski priključak i montaža
M12
- Boja kabela
vodeno-plava
- Kodiranje
X
- Kontaktni materijal
CuZn
- Površina kontakta
Ni/Au
IP65
IP67
- Posebne značajke
bez halogena
oklopljen
- Min. temperatura
-40 °C
- Maks. temperatura
80 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
1080716
- Sadržaj
1 St.
- Promjer
6.40 mm
- Nazivni napon
48 V
- Zaštićeno
da
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563357 Phoenix Contact 1080716 priključni kabel za senzor/aktivator M12 1 m Broj polova: 8 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 3563357 Phoenix Contact 1080716 priključni kabel za senzor/aktivator M12 1 m Broj polova: 8 1 St. Piece
Opis
Mrežni kabel, Ethernet CAT6A (10 Gbit/s), 8-pinski, PUR bez halogena, vodeno plava RAL 5021, oklopljen (Advanced Shielding Technology), kutni M12 konektor, kodiranje: X / IP67, do slobodnog kraja, duljina kabela: 1 m
