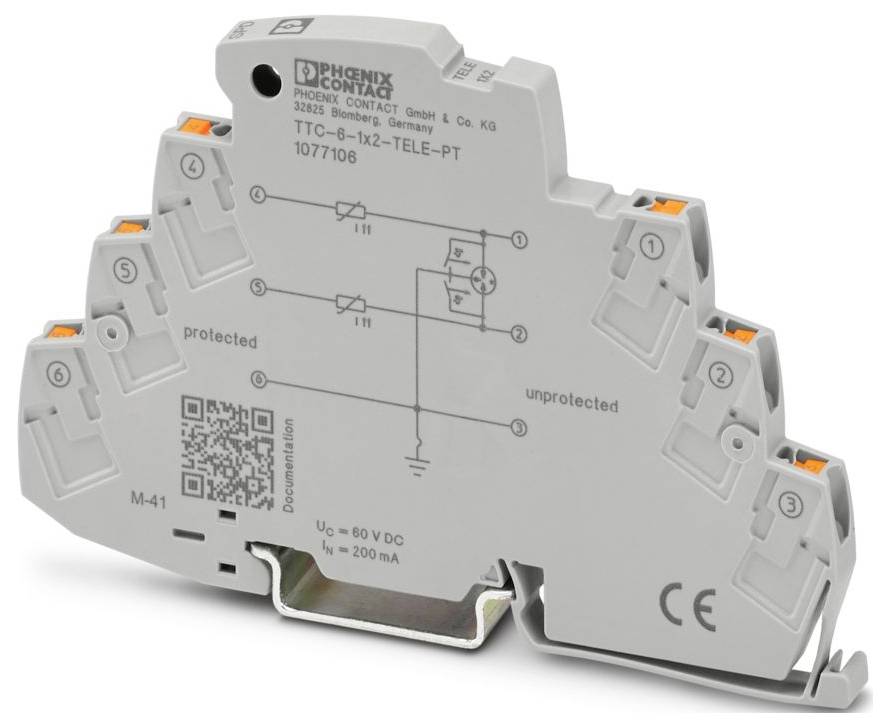

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT uređaj za zaštitu od prenapona 10 kA 1 St.
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (91,99 € / komad)
91,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: B2; C1; C2; C3; D1
- Dizajn: Jednodijelni modul montažne šine
- Poruka o grešci zaštite od prenapona: nema
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Visina: 105,8 mm
- Dubina: 69,5 mm (uključujući montažnu šinu od 7,5 mm)
- Boja: siva (RAL 7042)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Maksimalni kontinuirani napon UC: 60 V DC
- Nazivna struja: 200 mA
- Radna struja IC na UC: ≤ 1 µA
- Struja zaštitnog vodiča IPE: ≤ 1 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 10 kA
- Razina zaštite Up (jezgra-jezgra): ≤ 650 V (B2 - 1 kV); ≤ 800 V (B2 - 4 kV); ≤ 1 kV (C1 - 1 kV / 500 A); ≤ 1,4 kV (C2 - 10 kV / 5 kA); ≤ 850 V (C3 - 15 A); ≤ 1,1 kV (C3 - 25A); ≤ 1,4 kV (C3 - 100A)
- Razina zaštite Up (vodič-zemlja): ≤ 600 V (B2 - 1 kV); ≤ 750 V (B2 - 4 kV); ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 650 V (C3 - 15 A); ≤ 750 V (C3 - 25A); ≤ 1,2 kV (C3 - 100 A)
- Kapacitet (vodič-vodič): tipično 10 pF
- Otpor po putu: 6 Ω
- Otpornost na udarnu struju (vodič-zemlja): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 70 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 4000 m (amsl)
- Standardi/Propisi: EN 61643-21
- Napomena: 2001 + A1:2009 + A2:2013
- Vrsta montaže: Montažna šina: TH 35 - 7,5 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Parovi žica po modulu: 1
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (žica-uzemljenje): 0,5 kA
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 200 ms
- EN 61643-21: EN 61643-21
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-vodič): 5 kA
- Pulsna struja pražnjenja Iimp (10/350) µs (žičana jezgra): 0,5 kA
- Vrijeme odziva tA (od žice do žice): ≤ 100 ns
- Umetnuti gubitak aE, sim.: tip. 1 dB (≤ 40 MHz/150 Ω)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 150 Ω: tipično 100 MHz
- Jakost udarne struje (vodič-vodič): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Vrijeme resetiranja impulsa (od žice do žice): ≤ 30 ms
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Propuštanje
10 kA
- Izvedba
Modul montažne šine, jednodijelni
IP20
- Proizvođač-br. dijela
1077106
- dim.
(Š x V x D) 6.2 x 105.8 x 69.5 mm
- Širina
6.2 mm
- Visina
105.8 mm
- Dubina
69.5 mm
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT uređaj za zaštitu od prenapona 10 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT uređaj za zaštitu od prenapona 10 kA 1 St.
Opis
Uređaj za zaštitu od prenapona
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
