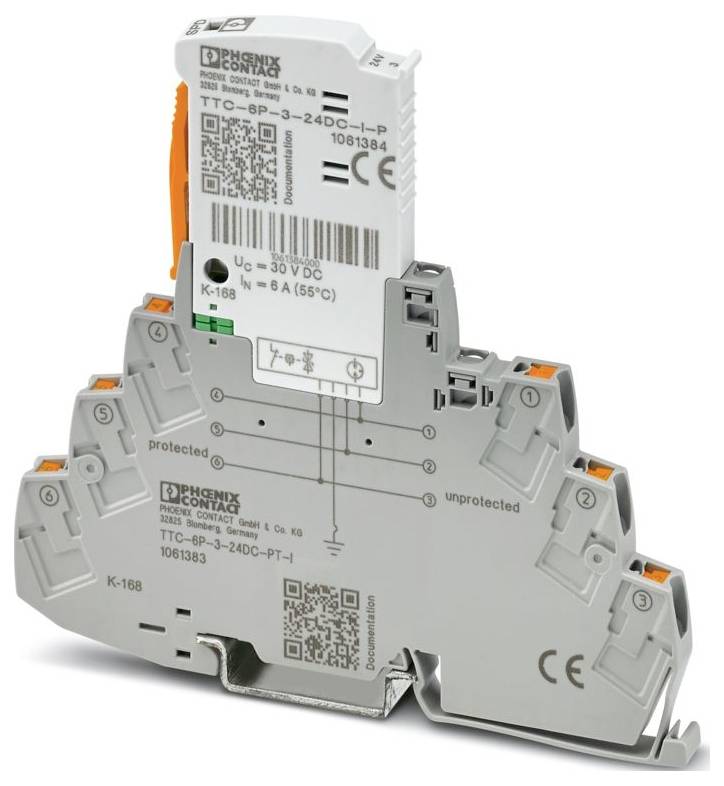

Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I uređaj za zaštitu od prenapona 10 kA 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
189 kom. - zaliha Njemačka
Broj
Ukupno (139,99 € / komad)
139,99 €
sa PDV-om
Tehnički podaci
- Obitelj proizvoda: TERMITRAB complete
- IEC ispitna klasa: C1; C2; C3; D1
- Dizajn: Dvodijelni utični modul montažne šine
- Poruka o grešci zaštite od prenapona: vizualna
- Nazivni napon UN: 24 V DC
- Vrsta priključka: Push-in priključak
- Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²
- Presjek krutog vodiča: 0,2 mm² ... 4 mm²
- Presjek vodiča AWG: 24 ... 12
- Širina: 6,2 mm + 0,1 mm
- Visina: 105,8 mm
- Dubina: 100 mm (uključujući montažnu šinu od 7,5 mm)
- Klasa zapaljivosti prema UL 94: V-0
- Materijal kućišta: PBT
- Mehanički podaci: Mehanički podaci
- Otvoreni bočni zid: Ne
- Smjer djelovanja: Vod-vod i Vod-Signalno uzemljenje/zaštita i opcionalno Signalno uzemljenje/zaštita-uzemljenje
- Maksimalni kontinuirani napon UC: 30 V DC; 21 V AC
- Nazivna struja: 5 A (55 °C)
- Radna struja IC na UC: ≤ 5 µA
- Struja zaštitnog vodiča IPE: ≤ 1 µA
- Ukupna struja pražnjenja ITotal (8/20) µs: 10 kA
- Razina zaštite Up (vodič-vodič): ≤ 68 V (C1 - 1 kV / 500 A); ≤ 50 V (C3 - 100 A); ≤ 50 V (C3 - 25 A)
- Razina zaštite Up (vodič-uzemljenje): ≤ 700 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
- Kapacitet (vodič-vodič): tipično 30 pF
- Kapacitet (vodič-uzemljenje): tipično 30 pF
- Otpor po putu:< 0,1 Ω
- Maksimalna potrebna vrijednost osigurača: 5 A (F)
- Otpornost na udarnu struju (vodič-zemlja): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; D1 - 500 A
- Uvjeti okoline: Uvjeti okoline
- Vrsta zaštite: IP20
- Temperatura okoline (radna): -40 °C ... 85 °C
- Temperatura okoline (skladištenje/transport): -40 °C ... 85 °C
- Nadmorska visina: ≤ 4000 m (amsl)
- Standardi/Propisi: EN IEC 60079-7
- Napomena: 2015 + A1:2018
- Vrsta montaže: Montažna šina: TH 35 - 7,5 mm
- Izolacijska svojstva: Izolacijska svojstva
- Kategorija prenapona: III
- Stupanj nečistoće: 2
- Izolacijski materijal: PBT
- Dopuštena vlažnost (rad): 5% ... 95%
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-uzemljenje): 5 kA
- Impulsna struja pražnjenja Iimp (10/350) µs (žica-uzemljenje): 0,5 kA
- Vrijeme odziva tA (žica-uzemljenje): ≤ 100 ns
- Boja (utikač): svijetlosiva (RAL 7035)
- Boja (osnovni element): siva (RAL 7042)
- Vrijeme resetiranja impulsa (žica-uzemljenje): ≤ 500 ms
- EN 61643-21: EN 61643-21
- Nazivna impulsna struja pražnjenja In (8/20) µs (vodič-vodič): 0,5 kA
- Vrijeme odziva tA (od žice do žice): ≤ 1 ns
- Umetnuti gubitak aE, sim.: tip. 0,3 dB (≤ 12 MHz / 150 Ω)
- Granična frekvencija fg (3 dB), simetrična u sustavu od 150 Ω: tipično 60 MHz
- Otpornost na udarnu struju (vodič-vodič): C1 - 1 kV / 500 A; C3 - 100 A
- Vrijeme resetiranja impulsa (od žice do žice): ≤ 30 ms
- Sukladnost/Odobrenja: Sukladnost/Odobrenja
- UL, SAD / Kanada: Klasa I, Div. 2, Grupe A, B, C, D T4A
- Maksimalna ulazna struja: 5 A (55 °C)
- Maksimalni ulazni napon: 30 V DC
- Vrsta proizvoda
uređaj za zaštitu od prenapona
- Propuštanje
10 kA
- Izvedba
Dvodijelni modul montažne šine koji se može ugraditi
IP20
- Proizvođač-br. dijela
1061383
- dim.
(Š x V x D) 6.2 x 105.8 x 100 mm
- Širina
6.2 mm
- Visina
105.8 mm
- Dubina
100 mm
- Ex zona
2
- Sadržaj
1 St.
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I uređaj za zaštitu od prenapona 10 kA 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3562663 Phoenix Contact 1061383 TTC-6P-3-24DC-PT-I uređaj za zaštitu od prenapona 10 kA 1 St.
Opis
Uređaj za zaštitu od prenapona koji se sastoji od zaštitnog utikača i podnožja, s integriranim indikatorom statusa za 3-žilni signalni krug bez uzemljenja s visokom nazivnom strujom, EX e odobrenje za Zonu 2, HART kompatibilno. Pogodno za upotrebu u okruženjima vezanim uz sigurnost do SIL 3.
