Name: Phoenix Contact 1046803 DC/DC pretvarač 24 V/DC 10 A Broj izlaza:1 x Content 1 St.
Brand: Phoenix Contact
SKU: 2209026
Availability: BackOrder

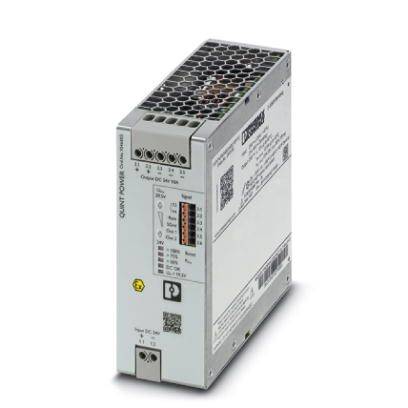

Srebrna industrijska električna napajanja s više priključaka i imenom proizvođača. Stoji uspravno na bijeloj podlozi.

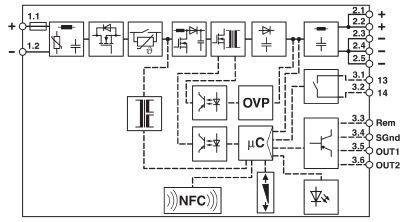

Dijagram elektroničkog sklopa s NFC integracijom. Prikazuje komponente poput OVP-a, mikrokonrolera, ulaza i izlaza.

Dijagram prikazuje krivulju učinkovitosti uređaja s 'Eta [%]' na Y-osi i 'I_out [A]' na X-osi. Učinkovitost u početku brzo raste, zatim sporije. Točka kod 6 A je naglašena.

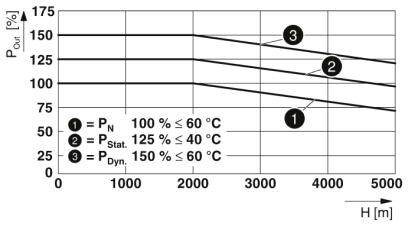

'Dijagram prikazuje P_QM [%] u odnosu na visinu [m]. Tri linije: (1) P_N 100 % ≤ 60 °C, (2) P_Stat. 125 % ≤ 40 °C, (3) P_Dyn. 150 % ≤ 60 °C. Sve linije padaju.'

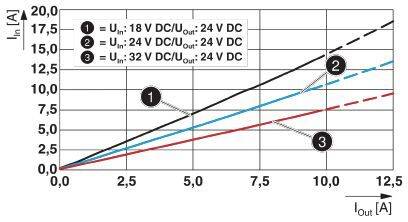

Dijagram prikazuje struju I_in (A) nasuprot struji I_out (A) za tri scenarija: 1) U_in=18V DC/24V DC, 2) U_in=24V DC/24V DC, 3) U_in=32V DC/24V DC.

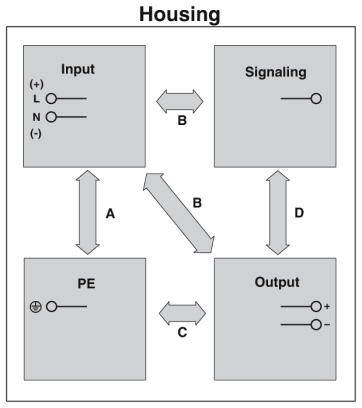

Blok-dijagram uređaja: Ulaz (gore lijevo) vodi do signalizacije (gore desno), a izlaz (dolje desno) komunicira s PE-om (dolje lijevo). Smjerovi 'A', 'B', 'C', 'D' povezuju jedinice.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,16.11.

Broj

kom. - zaliha Njemačka

Ukupno (249,99 € / komad)

249,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 35 V / DC 60 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 13,8 A (24 V / DC)

Izlazni napon, nominalni: 24 V/DC

Vrsta proizvoda: DC/DC pretvarač

Ulazni napon (min.): 18 V/DC

Izlazni napon: 24 V/DC

Ulazni napon: 18 V / DC - 32 V/AC

Ulazni napon (maks.): 32 V/AC

Izlazna struja maks.: 10 A

Izlazna struja (maks.) - zaobljena: 10 A

Tip izlaza (napajanje): fiksni napon

Izlazni napon (nom.): 24 V/DC

Broj izlaza: 1 x

Priključak: vijak

dim.: (D x Š x V) 125 x 50 x 130 mm

Težina: 0.8 kg

Izlazni napon (max.): 24 V/DC

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 1046803

Sadržaj: 1 St.

MTBF: 1380000 h

Određene značajke napajanja: DC/DC pretvarač

Širina: 50 mm

Visina: 130 mm

Dužina: 125 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/24DC/24DC/10/SC

Stupanj učinkovitosti: 93.3 %

UKCA: da
