Name: Phoenix Contact 1046800 DC/DC pretvarač 24 V/DC 5 A Content 1 St.
Brand: Phoenix Contact
SKU: 2209025
Availability: BackOrder

Mrežni napajač Phoenix Contact s ventilacijskim otvorima i priključnim stezaljkama, pogodan za montažu na DIN šinu. Pogodan za industrijske primjene.

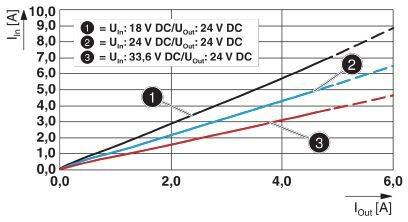

Dijagram prikazuje tri linearna grafa s DC/DC vrijednostima. X-os: I_out [A], Y-os: I_in [A]. Različiti ulazni i izlazni naponi za vrijednosti: 18 V, 24 V, 33,6 V.

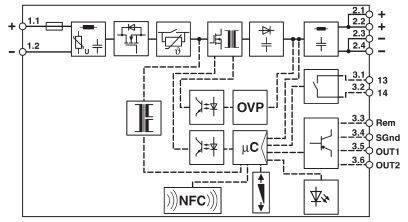

Dijagram elektroničkog sklopa sa simbolima za različite komponente, poput NFC-a, mikrokontroleora, OVP-a i priključaka.

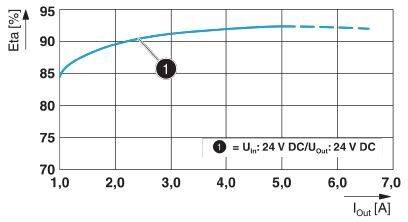

Dijagram krivulje učinkovitosti napajanja. X-os prikazuje izlaznu struju I_out u amperima, Y-os prikazuje učinkovitost Eta u postocima. Učinkovitost raste od 85% do preko 90%. Točka (1): U_in = 24 V DC/U_out = 24 V DC.

Dijagram prikazuje tri krivulje potrebne snage (P QM) različitih sustava na visini (H). Točke označavaju temperaturne granice: 60 °C, 40 °C.

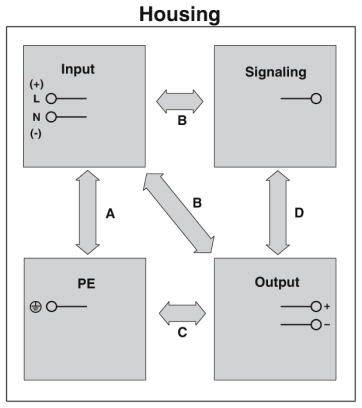

Dijagram prikazuje sustav u 'Smještaju' sa četiri bloka: 'Ulaz', 'Signalizacija', 'Izlaz', 'PE'. Strelice A-D između blokova pokazuju međusobne povezanosti.

1/6

Slika slična

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,17.11.

Broj

kom. - zaliha Njemačka

Ukupno (315,00 € / komad)

315,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Dielektrična čvrstoća: 35 V / DC 60 s
Duljina uklanjanja: 10 mm
Trenutna potrošnja: 6,9 A (24 V / DC)

Izlazni napon, nominalni: 24 V/DC

Vrsta proizvoda: DC/DC pretvarač

Ulazni napon (min.): 18 V/DC

Izlazni napon: 24 V/DC

Ulazni napon: 18 V / DC - 32 V/DC

Ulazni napon (maks.): 32 V/DC

Izlazna struja maks.: 5 A

Izlazna struja (maks.) - zaobljena: 5 A

Tip izlaza (napajanje): fiksni napon

Izlazni napon (nom.): 24 V/DC

Priključak: vijak

dim.: (D x Š x V) 125 x 36 x 130 mm

Težina: 0.6 kg

Izlazni napon (max.): 24 V/DC

Radna temperatura (maks.): +70 °C

Radna temperatura (min.) (sniženje): +60 °C

Radna temperatura (min.): -25 °C

Proizvođač-br. dijela: 1046800

Sadržaj: 1 St.

MTBF: 1600000 h

Određene značajke napajanja: DC/DC pretvarač

Širina: 36 mm

Visina: 130 mm

Dužina: 125 mm

: IP20

Maks. temperatura: +85 °C

Min. temperatura: -40 °C

Tip: QUINT4-PS/24DC/24DC/5/SC

Stupanj učinkovitosti: 92.2 %

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Izlazna struja (maks.) - zaobljena

Izlazni napon

Izlazni napon (nom.)

Izlazni napon, nominalni

Priključak

Tip izlaza (napajanje)

Ulazni napon (maks.)

Ulazni napon (min.)

Phoenix Contact 1046800 DC/DC pretvarač 24 V/DC 5 A Content 1 St.

Kataloški br.:2209025

Dostava uto,17.11.

Conrad Electronic

Ovaj proizvod

5 A

24 V/DC

vijak

fiksni napon

32 V/DC

18 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Phoenix Contact 1046803 DC/DC pretvarač 24 V/DC 10 A Broj izlaza:1 x Content 1 St.

Kataloški br.:2209026

Dostava uto,17.11.

Conrad Electronic

10 A

24 V/DC

vijak

fiksni napon

32 V/AC

18 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Phoenix Contact 2905007 DC/DC pretvarač 8 A Content 1 St.

Kataloški br.:2225620

Dostava uto,17.11.

Conrad Electronic

8 A

12 V/DC

priključni vijčani spoj

fiksni napon

18 V/DC

9 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

445,00 €^*

Phoenix Contact 2905008 DC/DC pretvarač 5 A Content 1 St.

Kataloški br.:2225621

Dostava uto,17.11.

Conrad Electronic

5 A

48 V/DC

priključni vijčani spoj

fiksni napon

60 V/DC

30 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

369,00 €^*

Phoenix Contact 2905009 DC/DC pretvarač 10 A Content 1 St.

Kataloški br.:2225622

Dostava uto,17.11.

Conrad Electronic

10 A

24 V/DC

72 V/DC

priključni vijčani spoj

fiksni napon

96 V/DC

42 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Phoenix Contact 2905010 DC/DC pretvarač 10 A Content 1 St.

Kataloški br.:2225623

Dostava uto,17.11.

Conrad Electronic

10 A

24 V/DC

priključni vijčani spoj

fiksni napon

154 V/DC

67.2 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

345,00 €^*

Phoenix Contact 2905011 DC/DC pretvarač 10 A 240 VA Content 1 St.

Kataloški br.:2225624

Dostava uto,17.11.

Conrad Electronic

10 A

24 V/DC

priključni vijčani spoj

fiksni napon

96 V/DC

42 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Phoenix Contact 2905012 DC/DC pretvarač 24 V 10 A 240 VA Broj izlaza:1 x Content 1 St.

Kataloški br.:2225625

Dostava uto,17.11.

Conrad Electronic

10 A

24 V/DC

24 V

priključni vijčani spoj

fiksni napon

154 V/DC

67.2 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

425,00 €^*

Phoenix Contact 2906300 DC/DC pretvarač 24 V 2.5 A 60 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2225666

Dostava uto,17.11.

Conrad Electronic

2.5 A

24 V/DC

24 V

vijak

fiksni napon

1000 V/DC

300 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

249,99 €^*

Phoenix Contact 2910119 DC/DC pretvarač 5 A 120 W Broj izlaza:1 x Content 1 St.

Kataloški br.:2141016

Dostava uto,03.11.

3 kom. - zaliha NjemačkaConrad Electronic

5 A

24 V/DC

Push-In stezaljka

fiksni napon

32 V/DC

18 V/DC

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

315,00 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2209025 Phoenix Contact 1046800 DC/DC pretvarač 24 V/DC 5 A Content 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2209025 Phoenix Contact 1046800 DC/DC pretvarač 24 V/DC 5 A Content 1 St.

Opis

Primarni DC / DC pretvarač, QUINT, montaža nosača, SFB tehnologija (selektivno lomljenje osigurača), vijak, ulaz: 24 V DC, izlaz: 24 V DC / 5 A

Ovaj tekst je strojno preveden.

Napomene

Opis

Primarni DC / DC pretvarač, QUINT, montaža nosača, SFB tehnologija (selektivno lomljenje osigurača), vijak, ulaz: 24 V DC, izlaz: 24 V DC / 5 A

Ovaj tekst je strojno preveden.
