Name: Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece
Brand: Pepperl+Fuchs
SKU: 2630852
Availability: BackOrder

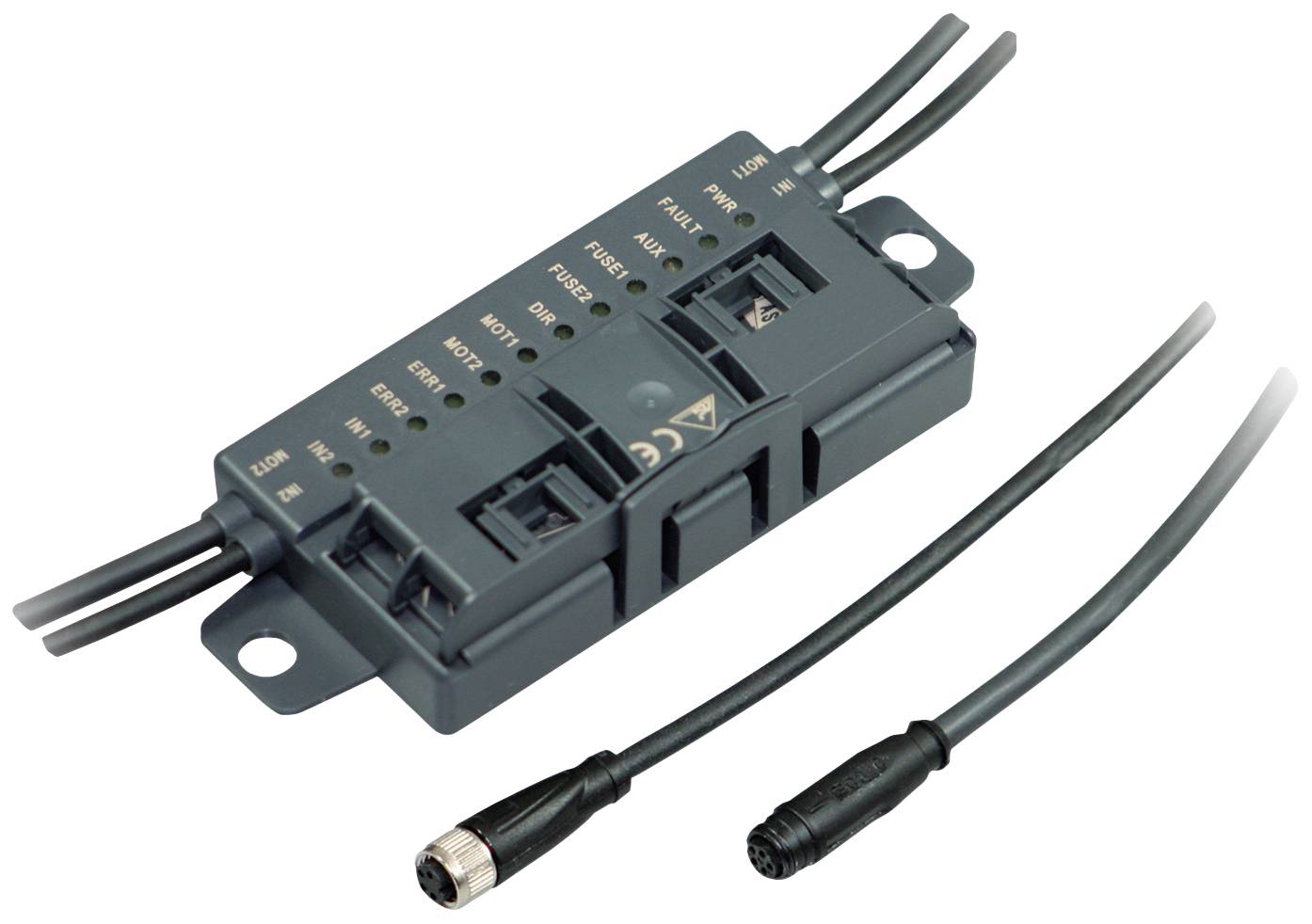

Elektronički uređaj s više priključaka i LED indikatorima na prednjoj strani. Dva kabela su spojena, jedan bez utikača.

Slika slična

Vrsta ambalaže

Piece

Vrsta proizvoda

sensorska/aktivatorska kutija aktivna

Broj signalnih mjesta

Tip

VBA-4E3A-G20-ZEL/M1L-P6

Glavni vod

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,22.12.

Broj

kom. - zaliha Njemačka

Ukupno (365,00 € / komad)

365,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta ambalaže: Piece

Vrsta proizvoda: sensorska/aktivatorska kutija aktivna

Broj signalnih mjesta: 4

Tip: VBA-4E3A-G20-ZEL/M1L-P6

Glavni vod: da

Prikaz statusa: s led

Vrsta signala: PNP

Priključak: M8 utičnica

: IP54

Opteretivost struje po utoru: 3.5 A

Maks. temperatura: 60 °C

Min. temperatura: -25 °C

Ukupan broj polova: 5

Težina: 220 g

Proizvođač-br. dijela: 70135193

Sadržaj: 1 St.

Broj polova: 5

Posebne značajke: s ograničenjem struje

Strujna opteretivost (ukupna): 35 mA

Strujna opteretivost po I/O signalu: 500 mA

Bežična funkcija punjenja: ne

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece

Upute za rad i sigurnost

Upute za rad i sigurnost 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece

Opis

Izlazi po modulu: 2
Dizajn (moduli): G20
Uvjeti ugradnje: ugradnja na terenu
Ulazi po modulu: 2
Vrsta modula: upravljački modul motora
Priključak senzor/aktuator: M8
Vrsta sudionika: A/B sudionik
Izlazi napajanja: vanjski (od AUX)
Ulazi za napajanje: vanjski (od AUX)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Vrsta sudionika: A/B sudionik
Specifikacija AS-sučelja: V3.0
Potrebna specifikacija pristupnika: ≥ V2.1
Profil: S-7.AE
IO kod: 7
ID kod: A
ID1 kod: 6
ID2 kod: E
UL broj datoteke: E223772 "Samo za upotrebu u NFPA 79 aplikacijama"
MTBF: 98 a
Kompatibilni valjkasti motori: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikatori/Kontrole
LED FAULT: prikaz greške; LED crvena | crveno: komunikacijska pogreška ili adresa je 0 | Trepće crveno: preopterećenje napajanja senzora ili vanjski pomoćni napon U pomoćni nedostaje
LED ERR: kvar motora; 2 žute LED diode
LED PWR: napon AS-sučelja; LED zelena | zeleno: napon OK | Trepće zeleno: adresa 0 ili preopterećenje napajanja senzora ili vanjskog pomoćnog napona U pomoćni nedostaje
LED AUX: vanjski pomoćni napon U pomoćni ; Dual LED zelena/crvena | zeleno: napon OK | crveno: napon obrnut
LED IN: stanje sklopke (ulaz); 2 žute LED diode
LED OSIGURAČ: napajanje motora; 2 LED diode zelene
LED DIR: smjer vrtnje motora; LED žuta
LED MOT: motor aktivan; 2 žute LED diode
električni podaci
Pomoćni napon (izlaz): 18 ... 30VDC PELV
Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
Nazivna radna struja: ≤ 35mA
Ulaz
Broj/tip: 2 ulaza za 3-žilne senzore (PNP), DC
Napajanje: iz vanjskog pomoćnog napona U pomoćni
Nosivost struje: 500 mA, otporan na preopterećenje i kratki spoj
Ulazna struja: ≤ 8 mA (unutarnje ograničenje)
Preklopna točka: prema DIN EN 61131-2 | 0 (neprigušen) ≤ 0,5 mA | 1 (prigušen) ≥ 2,0 mA
kašnjenje signala:< 1 ms (ulaz/AS sučelje)
Ulazni filter: 2 ms
Izlaz
Broj/tip: 2 izlaza za DC valjkaste motore (MOT1, MOT2)
Napajanje: iz vanjskog pomoćnog napona U pomoćni
Struja: 3,5 A kontinuirana struja, 5 A (< 2 s), maks. 7,5 A (< 0,3 s) po motoru
Zaštita od preopterećenja: osigurač, I 2 t = 5,56 A 2 s
Signal brzine: 1,4 ... 13 V u praznom hodu | R ja = 5,6 kΩ, R OPTEREĆENJE ≥ 35kΩ | Upravljanje preko parametra P2:0
Signal smjera rotacije: Isključeno / ≥ (U pomoćni - 1,0 V) u praznom hodu | R ja = 5,6 kΩ, R OPTEREĆENJE ≥ 5kΩ | Podatkovni bit AS-sučelja D2 = 0: U D = Isključeno
Kvar motora: digitalni ulaz NPN, U 0 = 3,3 V, R ja = 52kΩ | 0 (bez pogreške) ≥ 40 µA | 1 (pogreška) ≤ 30 µA
Usklađenost s pravilima
Elektromagnetska kompatibilnost
Direktiva 2014/30/EU: EN 62026-2:2013
Usklađenost sa standardima
Stupanj zaštite: EN 60529:2000
Norma sabirnice polja: EN 62026-2:2013
Ulaz: EN 61131-2:2007
Emisija: EN 61000-6-4:2007
AS sučelje: EN 62026-2:2013
Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Okolišni uvjeti
Temperatura okoline: -25 ... 60 °C (-13 ... 140 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
mehanički podaci
Stupanj zaštite: IP54 prema EN 60529
veza: AS sučelje, AUX: tehnika prodiranja | Ravni kabel žuti/ravni kabel crni | Ulazi/Izlazi: M8 okrugla spojnica prema EN 61076-2-104 | Unosi: LF004-GS1-A (4-polni, kontakti u utičnici, zaključavanje vijkom, A-kodirano) | Priključni konektor: LM004-Gx1-A ili sličan | Izlazi: NF005-SS1-B (5-polni, kontakti u utičnici, zasun, B-kodirani) | Priključni konektor: NM005-Sx1-B ili sličan
Masa: 220g
Pričvršćivanje: 2 trake za pričvršćivanje s provrtom Ø 8 mm
Dužina kabela: 0,35 m
Napomena: Ravna vodilica kabela dizajnirana je za 100 ciklusa aktiviranja
