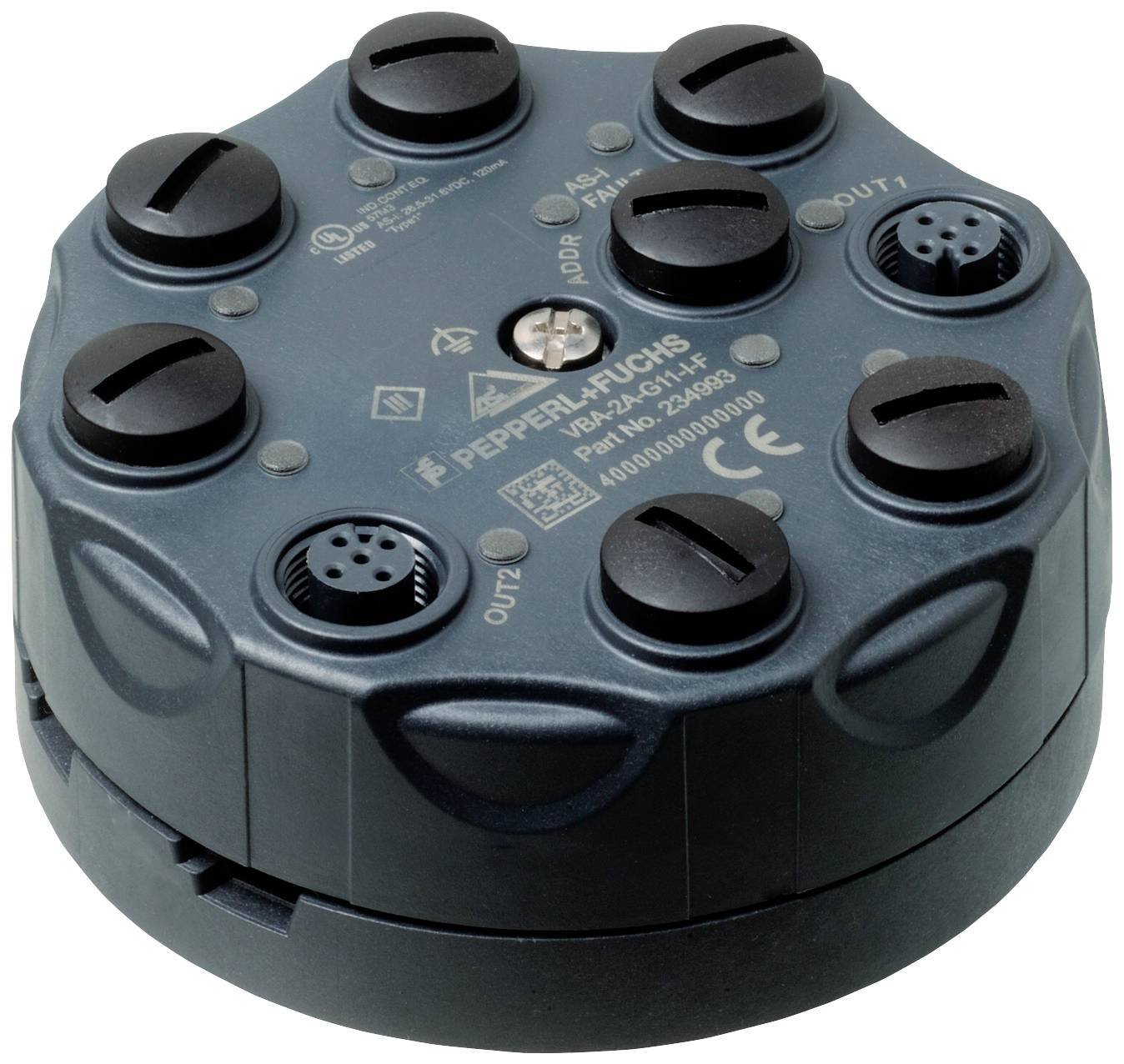

Pepperl+Fuchs VBA-2A-G11-I-F 234993 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Vrsta proizvoda
sensorska/aktivatorska kutija aktivna
Tip
VBA-2A-G11-I-F
Prikaz statusa
s led
Priključak
M12 utičnica
Tehnički list (PDF)
Broj
Ukupno (389,00 € / komad)
389,00 €
sa PDV-om
Tehnički podaci
- Vrsta ambalaže
Piece
- Vrsta proizvoda
sensorska/aktivatorska kutija aktivna
- Tip
VBA-2A-G11-I-F
- Prikaz statusa
s led
- Priključak
M12 utičnica
IP68
IP69 k (u ugrađenom stanju)
- Maks. temperatura
70 °C
- Min. temperatura
-25 °C
- Vrsta priključenja (Razdjelne kutije)
M12 utičnica
- Materijal kućišta
PBT PC
- Težina
200 g
- Proizvođač-br. dijela
234993
- Sadržaj
1 St.
- Posebne značajke
s prenaponskom zaštitom
- Strujna opteretivost (ukupna)
100 mA
- Bežična funkcija punjenja
ne
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece
Upute za rad i sigurnost
Upute za rad i sigurnost 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 sensorska/aktivatorska kutija aktivna višepolni razdjelnik 1 St. Piece
Opis
G11 analogni modul 2 analogna izlaza, specifikacija AS-Interface: V3.0, stupanj zaštite: IP68 / IP69K, stupanj zaštite: EN 60529:2000, pričvršćivanje: montažna ploča
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- Vrsta pretplatnika: standardni pretplatnik
- Specifikacija AS-sučelja: V3.0
- Potrebna specifikacija pristupnika: ≥ V2.1
- UL broj datoteke: E223772
- Funkcionalne sigurnosne karakteristike
- MTTF tj : 370 a
- Vijek trajanja (T M ): 20 a
- Dijagnostička pokrivenost (DC): 0%
- Indikatori/Kontrole
- LED AS-i/FAULT: prikaz stanja; LED višebojni | zeleno: normalan rad | crveno: komunikacijska greška | treperi žuto/crveno: adresa 0 | Trepće zeleno/crveno: periferna pogreška
- LED ANALOG: statusni izlazni signal; LED žuta | žuta: 0 mA ≤ I ≤ 23 mA | treperi žuto: prekid žice ili I> 23 mA
- električni podaci
- Nazivni radni napon: 26,5 ... 31,6 V iz AS-sučelja
- Nazivna radna struja: ≤ 100mA
- Razred zaštite: III
- Zaštita od prenapona: U e : prenaponska kategorija III, sigurno izolirani izvori napajanja (PELV)
- Izlaz
- Broj/tip: 2 analogna izlaza (struja), 0 ... 20 mA
- Napajanje: iz AS-sučelja
- Opterećenje: 600Ω max
- Razlučivost: 6µA
- Točnost: 0,15% pune skale
- Utjecaj temperature: 1 µA/K
- Usklađenost s pravilima
- Elektromagnetska kompatibilnost
- Direktiva 2014/30/EU: EN 62026-2:2013
- Usklađenost sa standardima
- Stupanj zaštite: EN 60529:2000
- Norma sabirnice polja: EN 62026-2:2013
- Emisija: EN 61000-6-4:2007
- AS sučelje: EN 62026-2:2013
- Otpornost: EN 61000-6-2:2005, EN 61326-1:2006, IEC 62026-2:2008
- Bilješke o programiranju
- Profil: S-7.3.5
- IO kod: 7
- ID šifra: 3
- ID1 kod: F
- ID2 kod: 5
- podatkovni bit (Funkcija preko AS-sučelja): vrijednost podataka prenosi se prema profilu AS-sučelja 7.3.
- bit parametra (programabilno putem AS-i): funkcija
- P0: pas čuvar: | P0=1 (zadano), nadzorni pas aktivan | P0=0, pas čuvar neaktivan
- P1: ne koristi se
- P2: Poruka periferne pogreške: | P2=1 (zadano), javlja se periferna pogreška | P2=0, periferna greška se ne prijavljuje
- P3: ne koristi se
- Okolišni uvjeti
- Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
- Relativna vlažnost: 85% bez kondenzacije
- Klimatski uvjeti: Samo za unutarnju upotrebu
- Radna visina: ≤ 2000 m iznad razine mora
- Stupanj onečišćenja: 3
- mehanički podaci
- Stupanj zaštite: IP68 / IP69K
- Spajanje: piercing tehnologija, AS-i ravni kabel | Izlazi: M12 kružni konektor
- Materijal
- Kućište: PBT PC
- Vijak za pričvršćivanje: nehrđajući čelik 1.4305 / AISI 303 (V2A)
- Masa: 200g
- Moment pritezanja za vijke kućišta: 1,8 Nm
- Moment pritezanja kabelske uvodnice: 0,4 Nm
- Pričvršćivanje: montažna ploča
