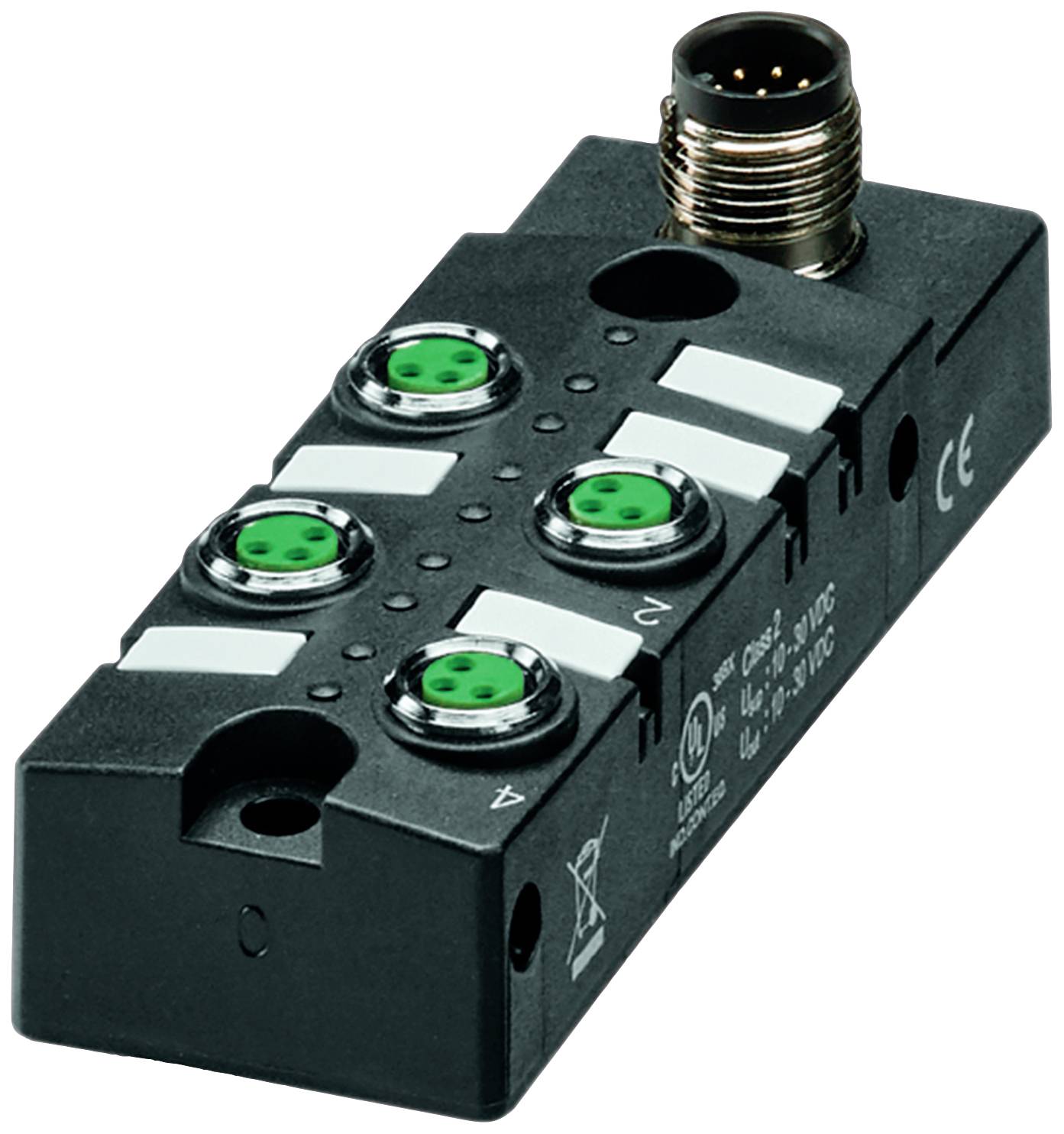

Pepperl+Fuchs V3-4A-E2-V19 70132541 sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St.
Vrsta proizvoda
sensorska/aktivatorska kutija pasivna
Broj razdjelnika
4-dijelni
Dostupnost
jednostruko
Tip
V3-4A-E2-V19
Prikaz statusa
s led
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (97,99 € / komad)
97,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Vrsta proizvoda
sensorska/aktivatorska kutija pasivna
- Dostupnost
jednostruko
- Tip
V3-4A-E2-V19
- Broj razdjelnika
4-dijelni
- Prikaz statusa
s led
- Priključak
M12 utikač
IP67
- Opteretivost struje po utoru
2 A
- Maks. temperatura
80 °C
- Min. temperatura
-25 °C
- Vrsta priključenja (Razdjelne kutije)
konektor M12
- Materijal kućišta
PBT
- Ukupan broj polova
8
- Proizvođač-br. dijela
70132541
- Sadržaj
1 St.
- Broj polova
8
- Strujna opteretivost (ukupna)
2 A
- Strujna opteretivost po I/O signalu
2 A
- Bežična funkcija punjenja
ne
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630220 Pepperl+Fuchs V3-4A-E2-V19 70132541 sensorska/aktivatorska kutija pasivna višepolni razdjelnik 1 St.
Opis
Pasivni razdjelnik 4 x M8 jednostruki, s 8 pinova; M12 konektor
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: 4x M8
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Zaključavanje: vijčani spoj
- Broj polova: 8
- Kodiranje: A-kodirano
- UL broj datoteke: E223772
- Indikatori/Kontrole
- LED zelena: Napon napajanja po modulu
- LED žuta: prikaz I/O statusa
- električni podaci
- Radni napon: 24VDC, max 30VDC
- Radna struja: ≤ 5mA po elementu prikaza kanala
- Nosivost struje: ≤ 2 A po kanalu, | ≤ 2 A po utoru, | ≤ 2 A ukupna struja po razdjelniku
- usklađenost
- Stupanj zaštite: EN 60529
- Utični spoj: M8 x 1 konektor: IEC 61076-2-104 | Konektor M12 x 1: IEC 61076-2-101
- Zapaljivost: UL 94
- Okolišni uvjeti
- Temperatura okoline: -25 ... 80 °C (-13 ... 176 °F)
- mehanički podaci
- konektor 1
- Moment pritezanja: 0,2 Nm
- Ciklusi parenja: min. 100
- konektor 2
- Moment pritezanja: 0,4 Nm
- Ciklusi parenja: min. 100
- Zaštita: IP67
- Materijal
- Konektor
- Vijčani spoj: Cu legura, poniklano
- Tijelo ručke: PBT, crna
- Brtva: FKM
- Kontaktna površina: Ni/Au
- Zapaljivost: V-0
- Opće informacije
- Napomena: Prilikom polaganja kabela poštujte dopuštene radijuse savijanja, jer prevelike sile savijanja ugrožavaju stupanj zaštite. | Uhvatite mehanička opterećenja ispred spojnice, na primjer kabelskim vezicama. | Zatvorite neiskorištene utore prije puštanja u rad. Odgovarajući elementi za zaključavanje mogu se pronaći pod "Dodaci".
