Name: Pepperl+Fuchs senzor kapacitivan CCN5-F46A-E1 103535 nije u istoj ravnini NPN
Brand: Pepperl+Fuchs
SKU: 2628191
Availability: BackOrder

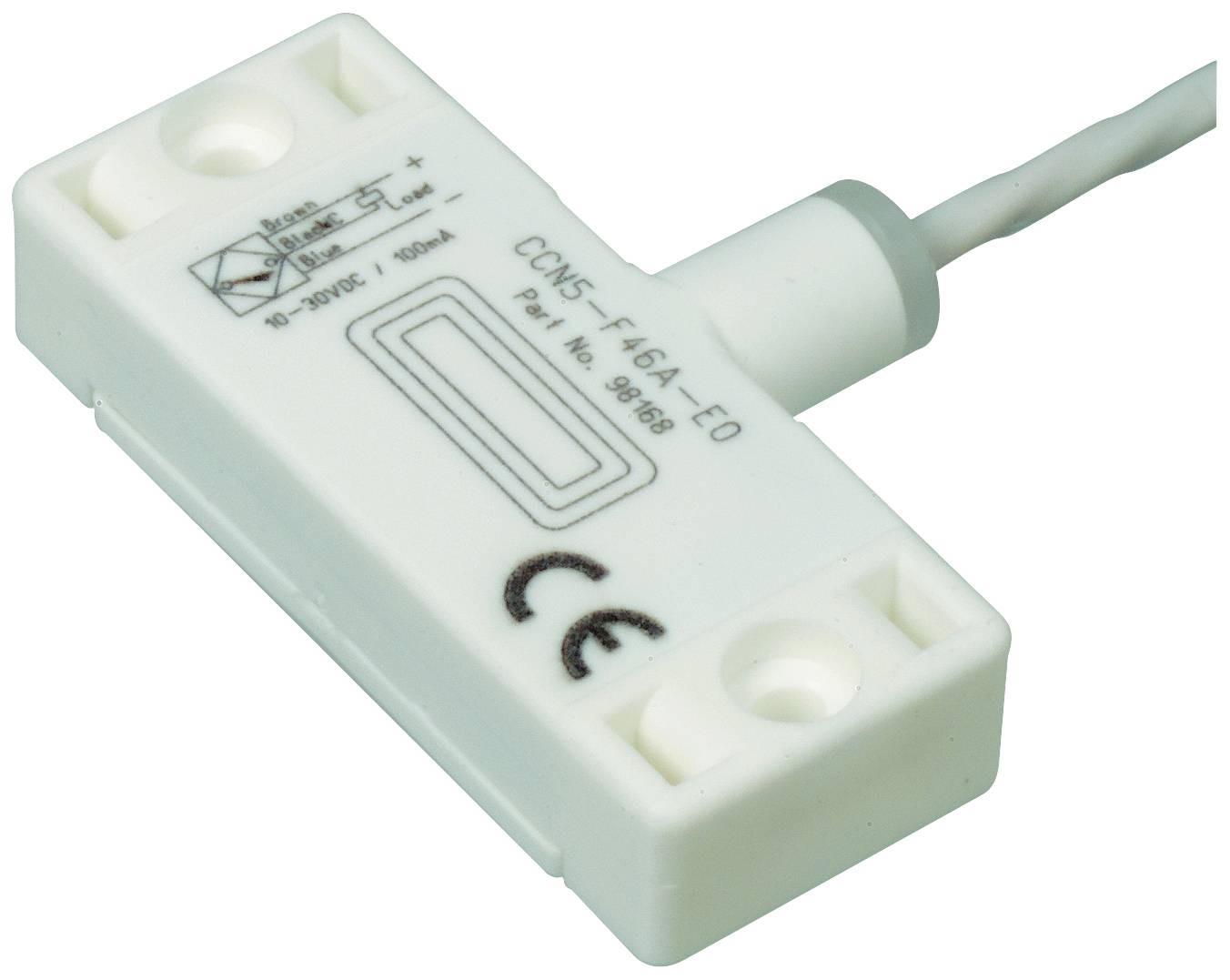

Pravokutni, bijeli magnetski prekidač s kabelskim priključkom, CE oznakom i tehničkim specifikacijama na gornjoj strani.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 otvarač

Preklopna razdalja (maks.)

5 mm

Izlazi

NPN

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (139,99 € / komad)

139,99 €

uklj. PDV

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: CCN5-F46A-E1

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 otvarač

Preklopna razdalja (maks.): 5 mm

Izlazi: NPN

Materijal kućišta: PVDF

Izvedba: kapacitivan

Montaža: nije u istoj ravnini

Priključak: kabel

Duljina kabela: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628191 Pepperl+Fuchs senzor kapacitivan CCN5-F46A-E1 103535 nije u istoj ravnini NPN

Upute za rad i sigurnost

Upute za rad i sigurnost 2628191 Pepperl+Fuchs senzor kapacitivan CCN5-F46A-E1 103535 nije u istoj ravnini NPN

Opis

Preklopni razmak: 5 mm, instalacija: neujednačena, sklopna funkcija: normalno zatvoren (NC), tip izlaza: NPN, radni napon: 10 ... Napajanje 30 V / DC.

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: otvarač (NC)
Vrsta izlaza: NPN
Udaljenost senzora: 5 mm
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 3,5 mm
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
Š: 0 mm
C: 10 mm
F: 20mm / 50mm
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 10Hz
Histereza: 1 ... 10 obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2V
Pad napona na I L
Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
Radna struja: 0 ... 100 mA
najmanja radna struja: 0 mA
Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
Struja praznog hoda: ≤15mA
Odgoda spremnosti: ≤ 50 ms
Prikaz statusa preklapanja: LED, žuta
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CSA odobrenje: cCSAus naveden, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: FEP kabel, 2 m
Presjek žice: 0,14 mm 2
Materijal kućišta: PVDF
Lice: PVDF
Vrsta zaštite: IP68
Napomena: vlačna čvrstoća kabela 20 N
