Name: Pepperl+Fuchs senzor induktivan NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nije u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628369
Availability: BackOrder

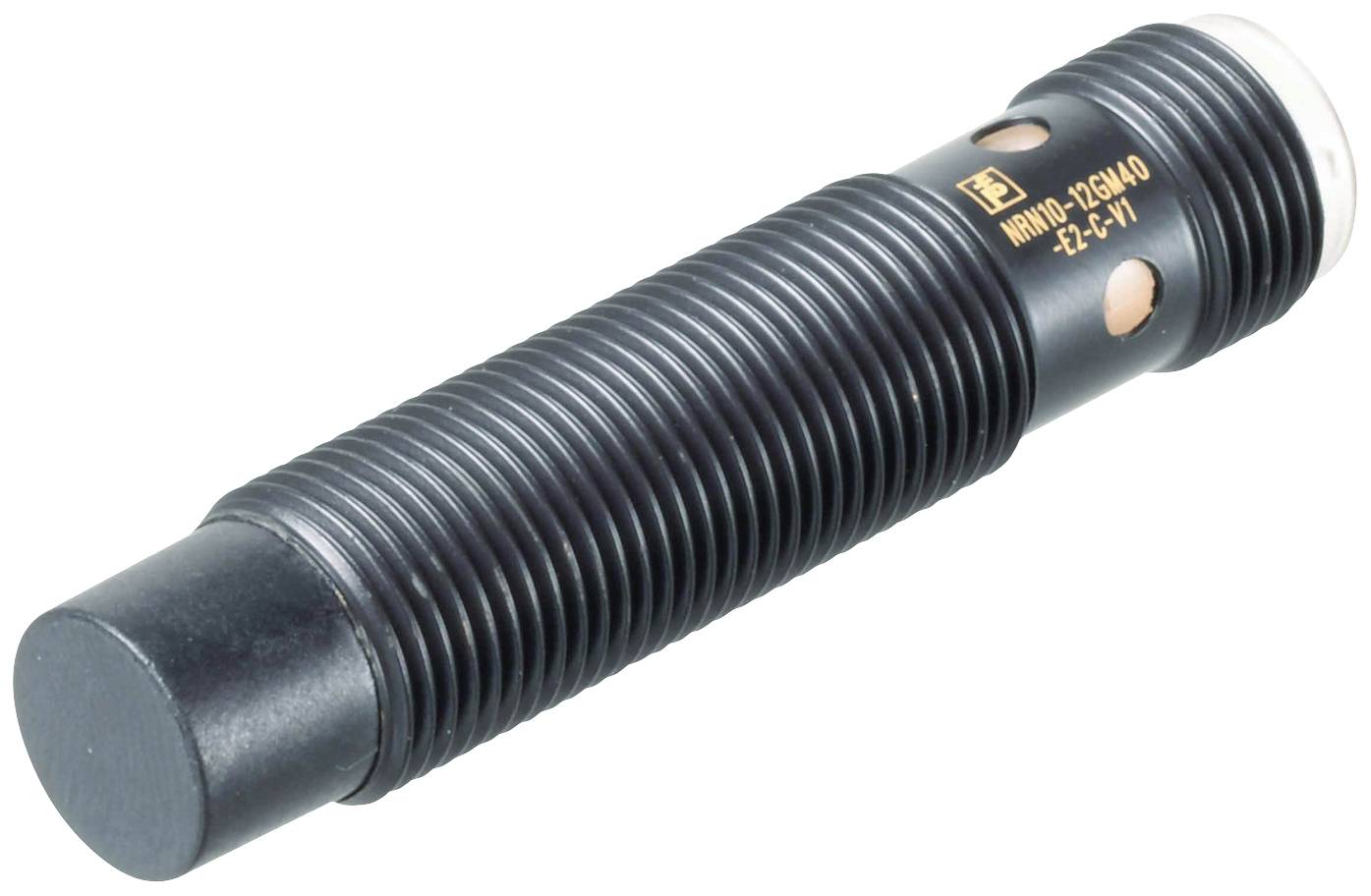

Crni cilindrični amortizer s naboranom površinom i zlatnim natpisom, postavljen dijagonalno.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 otvarač

1 zatvarač

Preklopna razdalja (maks.)

10 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (184,99 € / komad)

184,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NRN10-12GM40-E2-IO-C-V1

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 otvarač
1 zatvarač

Preklopna razdalja (maks.): 10 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: presvučen teflonom

Montaža: nije u istoj ravnini

Veličina: M12

Priključak: utikač M12, 4-polni

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1300 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628369 Pepperl+Fuchs senzor induktivan NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nije u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628369 Pepperl+Fuchs senzor induktivan NRN10-12GM40-E2-IO-C-V1 306533-0003 M12 nije u istoj ravnini PNP

Opis

Preklopni razmak: 10 mm (tvornička postavka), Ugradnja: nije u ravnini, Preklopna funkcija: normalno otvoreno/zatvoreno (NO/NC) programabilno, Vrsta izlaza: PNP, Radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: normalno otvoreno/zatvoreno (NO/NC) programibilno
Vrsta izlaza: PNP
Udaljenost prebacivanja: 10 mm (tvornička postavka)
Udaljenost za blizinu: 8 mm (aktivira se softverom)
Ugradnja: nije u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 8,1 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 1300 Hz (rad uklopne točke) | 0 ... 80 Hz (prozorski način rada, način rada preklopne točke s alarmom stabilnosti)
Histereza: obično 3%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 0,5V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 60 µA na 25 °C
Struja praznog hoda: ≤15mA
Odgoda spremnosti: maksimalno 150 ms
Istosmjerno magnetsko polje: 200 mT
Izmjenično magnetsko polje: 200 mT
Indikator statusa: LED s više otvora, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 362 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
IO-Link verzija: 1.1
ID uređaja: 0x201114 (2101524)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka (kontrolna strana): 2 bita | Izlaz procesnih podataka (strana kontrolera): nema
Podrška za "SIO Mode": da
Kompatibilna vrsta glavnog priključka: A
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus na popisu, opća namjena | Izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: konektor uređaja M12 x 1, 4-polni
Materijal kućišta: mesing, presvučen PTFE-om
Lice: PPS
Zaštita: IP67
Masa: 24g
zadane postavke
Zadano: način rada = rad uklopne točke s alarmom stabilnosti | Preklopna funkcija = bliže (NO) | Udaljenost osjeta = 10 mm
Opće informacije
Opseg isporuke: Isporučuje se s 2 matice sa sigurnosnim zubima
