Name: Pepperl+Fuchs senzor induktivan NRB20-U1-E2-IO 306534-0005 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

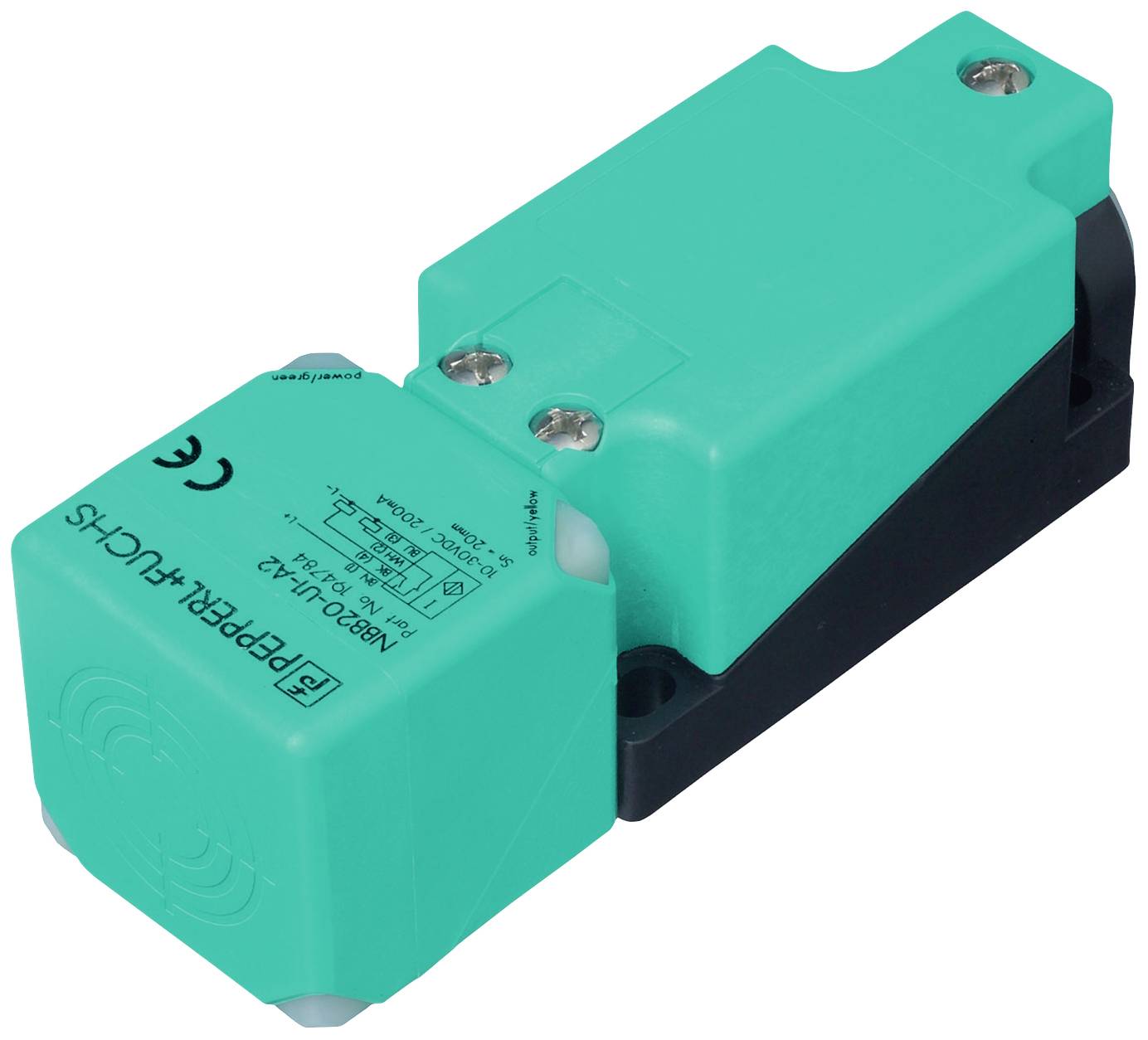

Pravokutni zeleni senzor s crnom podlogom, dva učvršćivača i CE oznakom, od marke Pepperl+Fuchs.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V/DC

Vrsta kontakta

1 otvarač

1 zatvarač

Preklopna razdalja (maks.)

20 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (169,99 € / komad)

169,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NRB20-U1-E2-IO

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrsta kontakta: 1 otvarač
1 zatvarač

Preklopna razdalja (maks.): 20 mm

Izlazi: PNP

Materijal kućišta: poliamid

Izvedba: induktivan

Svojstvo materijala: obložen s prahom

Montaža: u istoj ravnini

Priključak: vijčana stezaljka

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 440 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628465 Pepperl+Fuchs senzor induktivan NRB20-U1-E2-IO 306534-0005 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628465 Pepperl+Fuchs senzor induktivan NRB20-U1-E2-IO 306534-0005 u istoj ravnini PNP

Opis

Preklopni razmak: 20 mm (tvornička postavka), Ugradnja: u ravnini, Preklopna funkcija: NO/NC programabilna, Vrsta izlaza: PNP, Radni napon: 10 ... 30 V DC, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Preklopna funkcija: normalno otvoreno/zatvoreno (NO/NC) programibilno
Vrsta izlaza: PNP
Udaljenost prebacivanja: 20 mm (tvornička postavka)
Udaljenost osjetljiva na blizinu: 15 mm (aktivira se softverom)
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 16,2 mm
redukcijski faktor r Al : 1
redukcijski faktor r Cu : 1
redukcijski faktor r V2A (1,4301) : 1
redukcijski faktor r St37 : 1
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... Napajanje 30 V / DC.
Frekvencija prebacivanja: 0 ... 440 Hz (rad uklopne točke) | 0 ... 10 Hz (prozorski način rada, način rada preklopne točke s alarmom stabilnosti)
Histereza: obično 3%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 0,5V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 60 µA na 25 °C
Struja praznog hoda: ≤20mA
Odgoda spremnosti: maksimalno 150 ms
Istosmjerno magnetsko polje: 200 mT
Izmjenično magnetsko polje: 200 mT
Prikaz radnog napona: LED, zelena
Indikator statusa: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 701 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
sučelje
Vrsta sučelja: IO-Link (preko C/Q = terminal 4)
IO-Link verzija: 1.1
ID uređaja: 0x201005 (2101253)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka (kontrolna strana): 2 bita | Izlaz procesnih podataka (strana kontrolera): nema
Podrška za "SIO Mode": da
Kompatibilna vrsta glavnog priključka: A
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
Razred zaštite: II
Nazivni izolacijski napon: 60 V
Nazivni otporni impulsni napon: 800 V
UL odobrenje: cULus na popisu, opća namjena | Izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: vijčane stezaljke
Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
Presjek žice: do 2,5 mm 2
Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
Materijal kućišta: PA/metal s epoksi premazom u prahu
Lice: PA
Baza kućišta: plastika
Zaštita: IP67
Masa: 275g
Napomena: Moment pritezanja: 1,8 Nm (kućište)
zadane postavke
Zadano: način rada = rad uklopne točke s alarmom stabilnosti | Preklopna funkcija = bliže (NO) | Udaljenost osjeta = 20 mm
