Name: Pepperl+Fuchs senzor induktivan NMB10-18GH50-E2 288267 M18 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628418
Availability: BackOrder

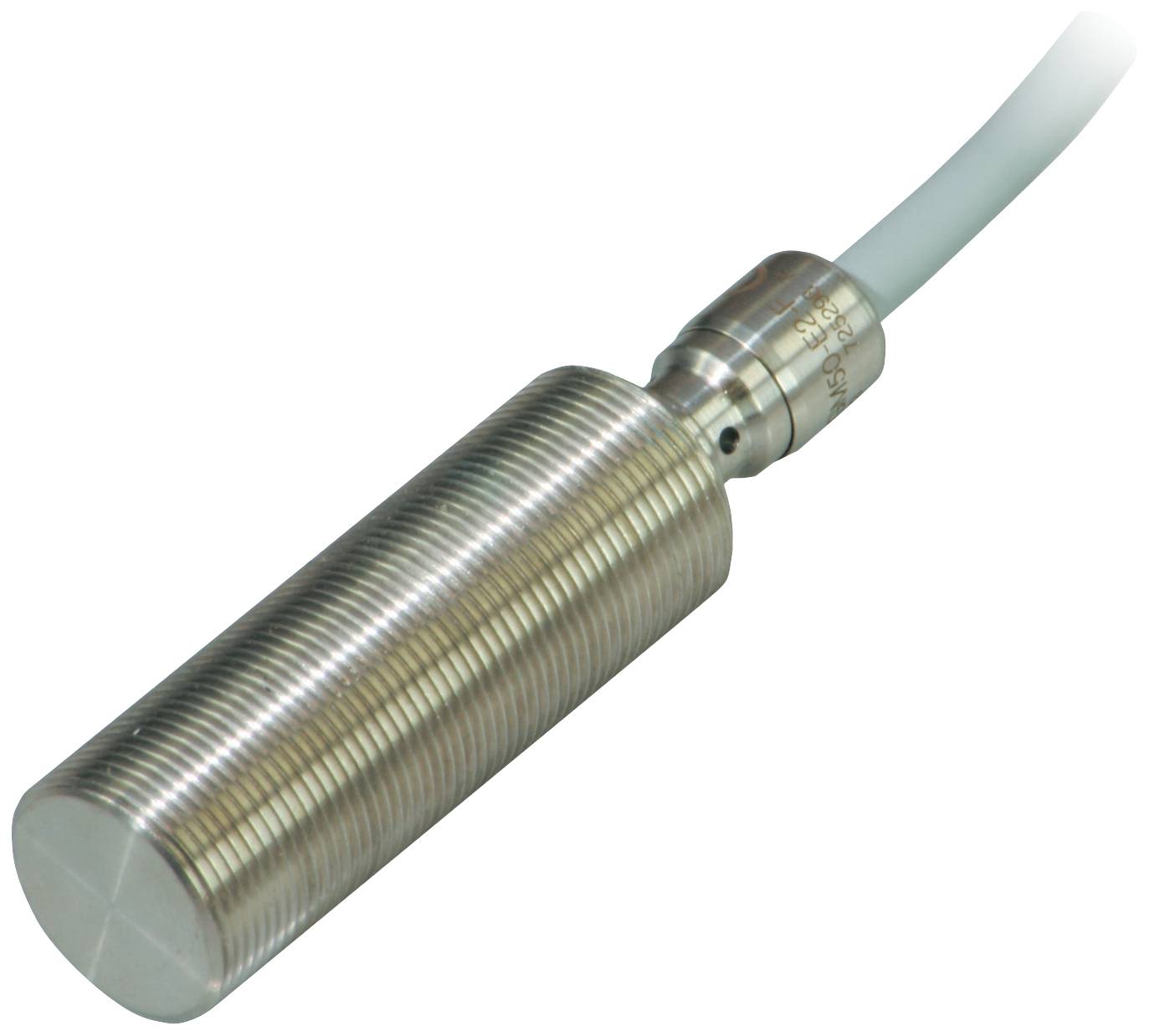

Cilindrični približni senzor izrađen od metala sa strukiranim kućištem i priključkom za kabel, korišten za prepoznavanje objekata.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

10 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,16.12.

Broj

kom. - zaliha Njemačka

Ukupno (309,00 € / komad)

309,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NMB10-18GH50-E2

min. pogonski napon: 10 V

Pogonski napon maks.: 30 V

Pogonski napon: 10 - 30 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 10 mm

Izlazi: PNP

Materijal kućišta: nehrđajući čelik V4A

Izvedba: induktivan

Svojstvo materijala: nehrđajući

Montaža: u istoj ravnini

Veličina: M18

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 85 °C

: IP68
IP69 k (u ugrađenom stanju)

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 300 Hz

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628418 Pepperl+Fuchs senzor induktivan NMB10-18GH50-E2 288267 M18 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628418 Pepperl+Fuchs senzor induktivan NMB10-18GH50-E2 288267 M18 u istoj ravnini PNP

Opis

Preklopni razmak: 10 mm, ugradnja: u ravnini s ST37 / 1.0037, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 10 mm
Ugradnja: u ravnini sa ST37 / 1.0037
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 8,1 mm
redukcijski faktor r Al : 0,4
redukcijski faktor r Cu : 0,25
redukcijski faktor r V2A (1,4301) : 0,5 (0,9 s debljinom materijala od 2 mm)
redukcijski faktor r St37 : 1
Vrsta izlaza: 3-žilni
karakteristike
uvjeti ugradnje
A: 0 mm
Š: 16 mm
C: 30 mm
F: 60 mm
Radni napon: 10 ... 30 V
Frekvencija prebacivanja: 0 ... 300 Hz
Histereza: 3 ... 15 obično 5%
Zaštita od obrnutog polariteta: da
Zaštita od kratkog spoja: da
Pad napona: ≤ 2V
Radna struja: 0 ... 200 mA
Preostala struja: ≤0,1 mA
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 40 ms
Prikaz statusa preklapanja: LED, žuta
granični datumi
Statički radni tlak: 60 bara (870,2 psi) max.
Funkcionalne sigurnosne karakteristike
MTTF tj : 655 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 85 °C (-13 ... 185 °F)
mehanički podaci
Vrsta priključka: TPE-S kabel, 2 m 3 x 0,34 mm 2
Materijal kućišta: nehrđajući čelik 1.4435 / AISI 316L (V4A)
Lice: nehrđajući čelik 1.4435 / AISI 316L (V4A)
Stupanj zaštite: IP68 / IP69K
Masa: 112g
Opće informacije
Ugradbene mjere: x: 18 mm | y: ≥ 4 mm
