Name: Pepperl+Fuchs senzor induktivan NJ20+U1+E2-Y287109 287109 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

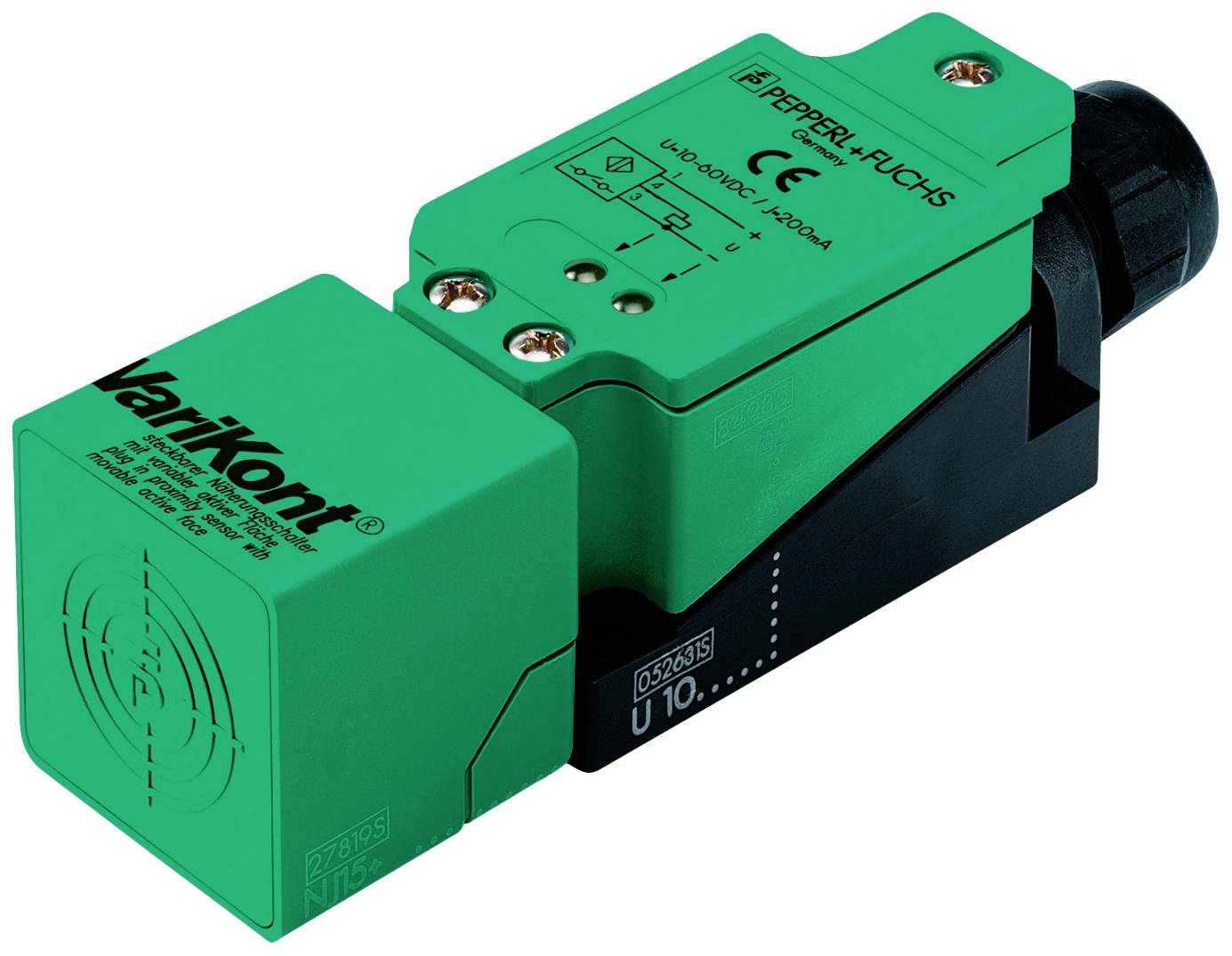

Zeleni i crni induktivni senzor približavanja 'Pepperl+Fuchs' s Varikont natpisom, za automatiziranu industrijsku kontrolu.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

20 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (659,00 € / komad)

659,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NJ20+U1+E2-Y287109

min. pogonski napon: 10 V

Pogonski napon maks.: 30 V

Pogonski napon: 10 - 30 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 20 mm

Izlazi: PNP

Materijal kućišta: PBT

Izvedba: induktivan

Montaža: u istoj ravnini

Priključak: vijčana stezaljka

Određene značajke: LED zaslon

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP68

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 150 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628347 Pepperl+Fuchs senzor induktivan NJ20+U1+E2-Y287109 287109 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628347 Pepperl+Fuchs senzor induktivan NJ20+U1+E2-Y287109 287109 u istoj ravnini PNP

Opis

Preklopni razmak: 20 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 10 ... 30 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost senzora: 20 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 16,2 mm
Stvarna udaljenost prebacivanja: 18 ... 22 mm obično 20 mm
redukcijski faktor r Al : 0,35
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,8
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 10 ... 30 V
Frekvencija prebacivanja: 0 ... 150 Hz
Histereza: 1 ... 10 obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 2,8V
Pad napona na I L
Pad napona I L = 1 mA, sklopni element uključen: 0,5 ... 2,3 V tipično 0,9 V
Pad napona I L = 10 mA, sklopni element uključen: 0,8 ... 2,2 V tipično 1,4 V
Pad napona I L = 20 mA, sklopni element uključen: 0,9 ... 2,3 V tipično 1,5 V
Pad napona I L = 50 mA, sklopni element uključen: 0,9 ... 2,5 V tipično 1,6 V
Pad napona I L = 100 mA, sklopni element uključen: 1 ... 2,6 V tipično 1,8 V
Pad napona I L = 200 mA, sklopni element uključen: 1,2 ... 2,8 V tipično 2 V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 0,01 mA
Preostala struja T u =40 °C Isklopni element isključen: ≤ 100 µA
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 50 ms
Prikaz radnog napona: LED, zelena
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 819 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007
Odobrenja i certifikati
UL odobrenje: cULus popis, opća namjena
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
Temperatura skladištenja: -25 ... 85 °C (-13 ... 185 °F)
mehanički podaci
Vrsta priključka: vijčane stezaljke
Upute za spajanje: Maksimalno 2 vodiča s istim poprečnim presjekom žile mogu se montirati na jednu priključnu točku! | Moment pritezanja 1,2 Nm + 10%
Presjek žice: do 2,5 mm 2
Najmanji presjek žice: bez krajeva žice 0,5 mm 2 , s prstenom 0,34 mm 2
Najveći presjek žice: bez krajeva žice 2,5 mm 2 , s prstenom 1,5 mm 2
Uvodnica
Napomena: Brtveni prsten za urez: | Promjer provrta 7 / 10,5 / 13 / 16 mm | Dimenzija priključnog kabela mora odgovarati odabranoj rupi reznog prstena.
Materijal kućišta: PBT s Viton brtvama i PVDF vijčanim spojem
Lice: PBT
Vrsta zaštite: IP68
