Name: Pepperl+Fuchs senzor induktivan NEB3-8GM60-E2-V3-Y100001 304615-100001 M8 u istoj ravnini PNP
Brand: Pepperl+Fuchs
SKU: 2628188
Availability: BackOrder

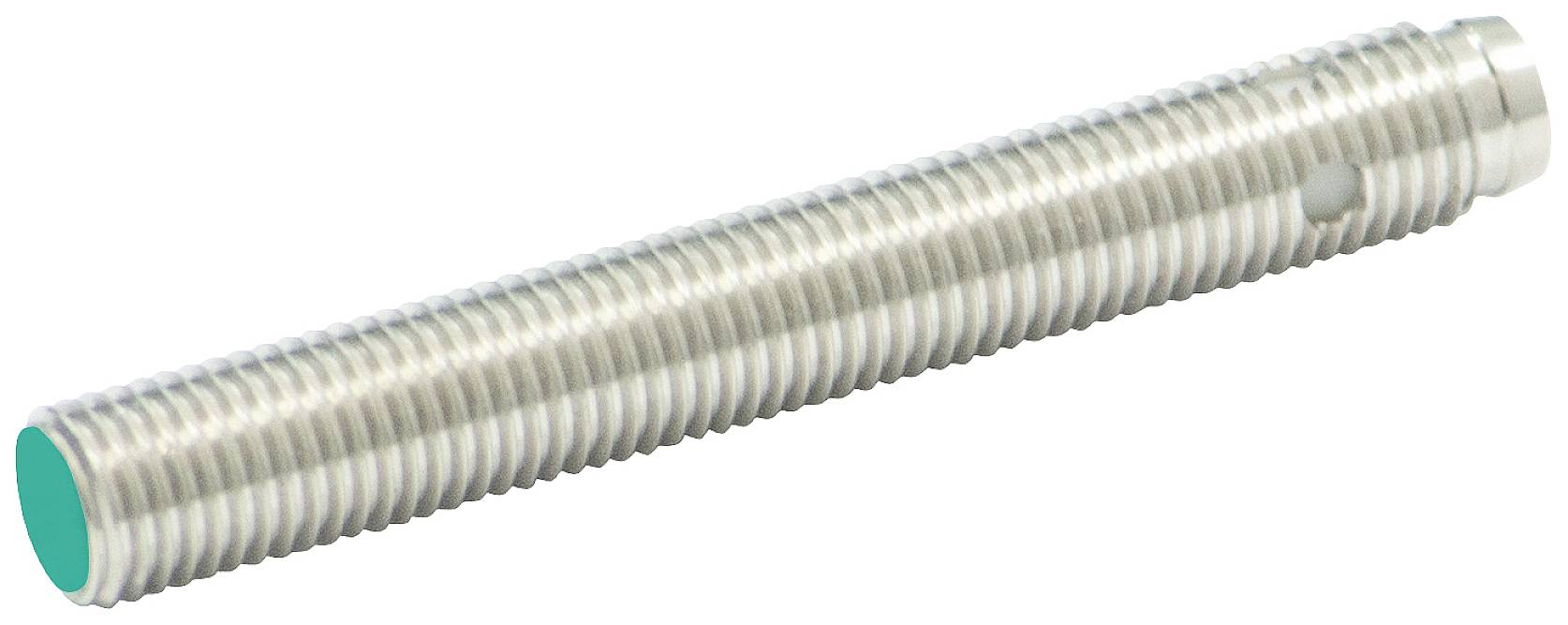

Cilindrični metalni senzor s nazubljenom površinom, srebrne boje.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

1 zatvarač

Preklopna razdalja (maks.)

3.5 mm

Izlazi

PNP

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (159,99 € / komad)

159,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NEB3-8GM60-E2-V3-Y100001

min. pogonski napon: 5 V

Pogonski napon maks.: 30 V

Pogonski napon: 5 - 30 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 3.5 mm

Izlazi: PNP

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: u istoj ravnini

Veličina: M8

Priključak: utikač M8, 3-polni

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP67

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 3500 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628188 Pepperl+Fuchs senzor induktivan NEB3-8GM60-E2-V3-Y100001 304615-100001 M8 u istoj ravnini PNP

Upute za rad i sigurnost

Upute za rad i sigurnost 2628188 Pepperl+Fuchs senzor induktivan NEB3-8GM60-E2-V3-Y100001 304615-100001 M8 u istoj ravnini PNP

Opis

Raspon osjeta: 3,5 mm Raspon osjeta za korisnički element za aktiviranje izrađen od sinterirane bronce min. 2,2 mm, ugradnja: u ravnini, funkcija prebacivanja: sklopni kontakt (NO), vrsta izlaza: PNP, radni napon: 5 ... 30 V, radna struja: 0 ... 100 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: PNP
Udaljenost osjeta: 3,5 mm | Uklopni razmak za korisnički element za aktiviranje od sinterirane bronce minimalno 2,2 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 2,84 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 8 mm x 8 mm x 1 mm
redukcijski faktor r Al : 0,5
redukcijski faktor r Cu : 0,4
redukcijski faktor r V2A (1,4301) : 0,75
redukcijski faktor r gđa : 0,5
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 5 ... 30 V
Frekvencija prebacivanja: 0 ... 3500 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 1,5V
Radna struja: 0 ... 100 mA
Preostala struja: 0 ... 0,2 mA
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz stanja preklapanja: LED s više otvora, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1926 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: konektor uređaja M8 x 1, 3-polni
Materijal kućišta: mesing, poniklano
Lice: LCP
Zaštita: IP67
Opće informacije
Opseg isporuke: uključene su 2 šesterokutne matice
