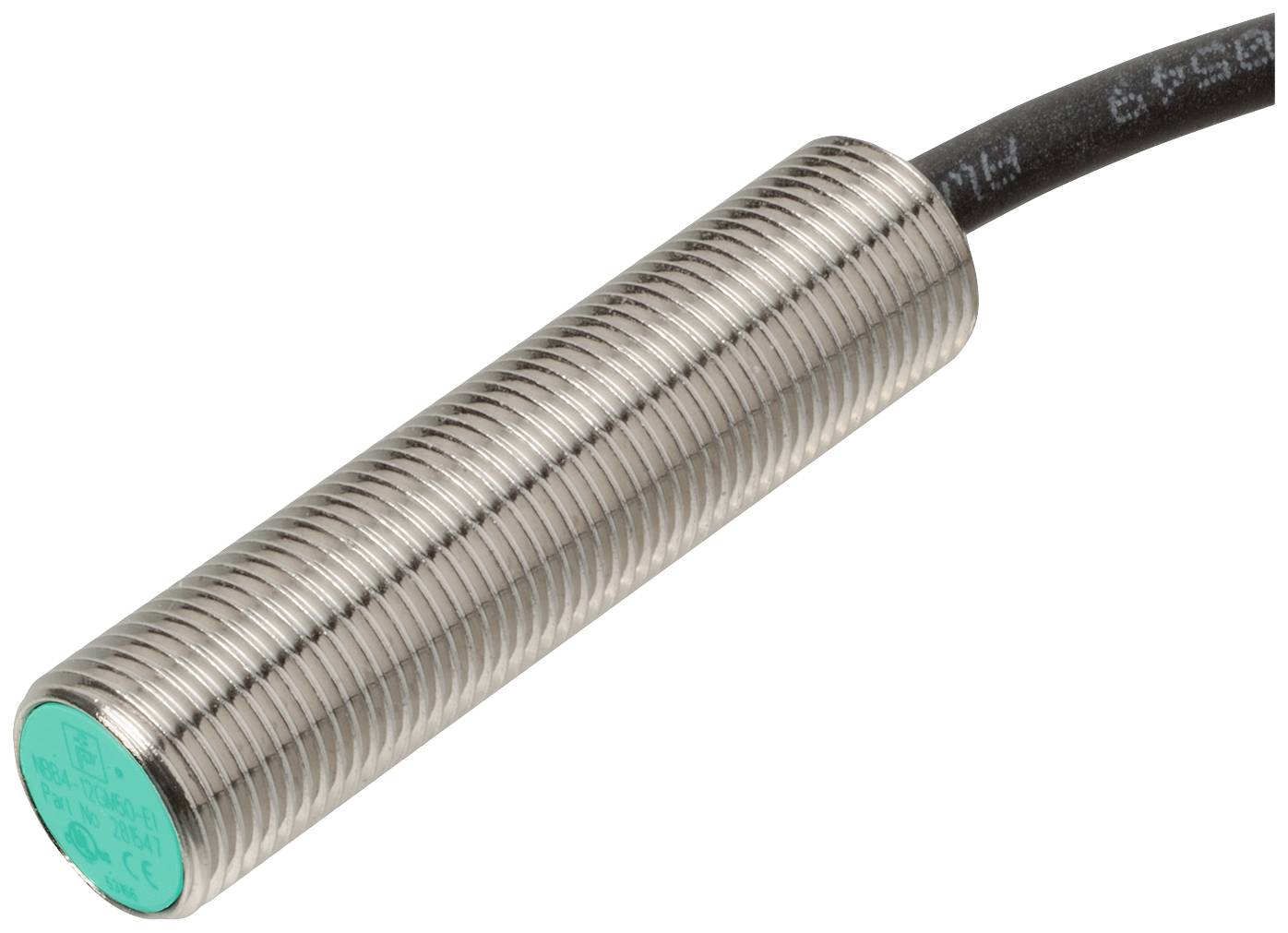

Name: Pepperl+Fuchs senzor induktivan NBB4-12GM50-E0-M 240148 M12 u istoj ravnini NPN (Ø) 6 mm
Brand: Pepperl+Fuchs
SKU: 2628389
Availability: BackOrder

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB4-12GM50-E0-M

min. pogonski napon: 5 V

Pogonski napon maks.: 60 V

Pogonski napon: 5 - 60 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 4 mm

Izlazi: NPN

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: poniklovani

Montaža: u istoj ravnini

Veličina: M12

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP68
IP69 k (u ugrađenom stanju)

Promjer: 6 mm

dim.: (Ø) 6 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 2500 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628389 Pepperl+Fuchs senzor induktivan NBB4-12GM50-E0-M 240148 M12 u istoj ravnini NPN (Ø) 6 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 2628389 Pepperl+Fuchs senzor induktivan NBB4-12GM50-E0-M 240148 M12 u istoj ravnini NPN (Ø) 6 mm

Opis

Preklopni razmak: 4 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: NPN, radni napon: 5 ... 60 V, radna struja: 0 ... 200 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: NPN
Udaljenost senzora: 4 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 3,24 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 12 mm x 12 mm x 1 mm
redukcijski faktor r Al : 0,45
redukcijski faktor r Cu : 0,35
redukcijski faktor r V2A (1,4301) : 0,75
redukcijski faktor r gđa : 0,45
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 5 ... 60 V
Frekvencija prebacivanja: 0 ... 2.500 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Indukcijska zaštita: da
Potiskivanje pulsa pri uključivanju: da
Pad napona: ≤ 2V
Nazivni izolacijski napon: 60 V
Radna struja: 0 ... 200 mA
Preostala struja: 0 ... 0,5 mA tipično 6 µA na 25 °C
Struja praznog hoda: ≤7mA
Odgoda spremnosti: ≤ 200 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 1175 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
Odobrenje CSA: Na popisu cCSAus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Certificirano od strane kineske obvezne certifikacije (CCC)
Odobrenje tipa E1: 10R-04
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185°F) |
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: kabel
Presjek žice: 3 x 0,75 mm 2
Materijal kućišta: mesing, poniklano
Lice: PBT
Stupanj zaštite: IP68 / IP69K
Kabel
Promjer kabela: 6 mm ± 0,2 mm
polumjer savijanja:> 6 x promjer kabela, pokretni kabel
Materijal: PUR
Boja: crna
Dužina: 2 m
Masa: 120g
