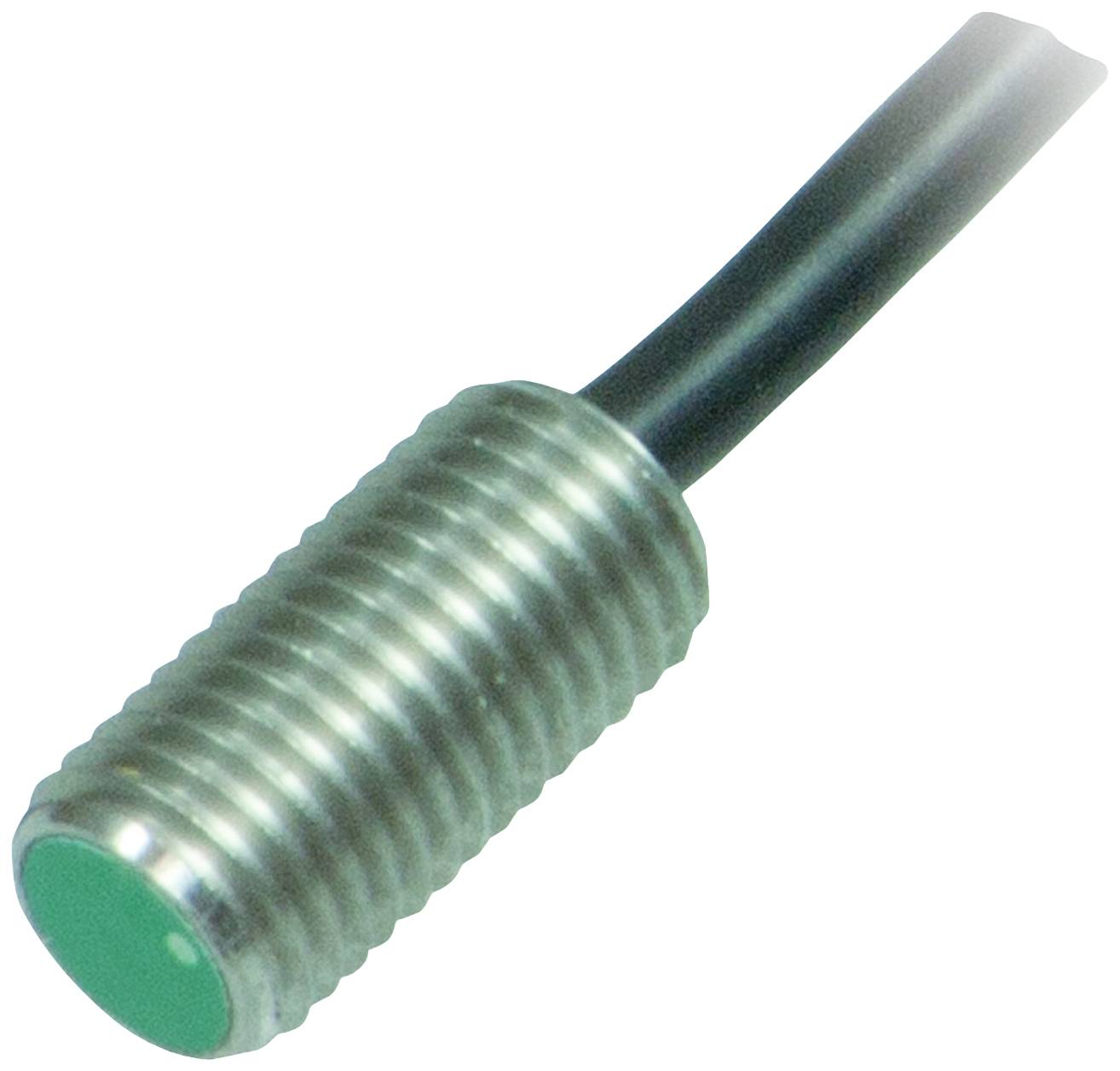

Name: Pepperl+Fuchs senzor induktivan NBB2-8GS16-E0 304615-0072 u istoj ravnini NPN (Ø) 3.5 mm
Brand: Pepperl+Fuchs
SKU: 2628360
Availability: BackOrder

Tehnički podaci

Vrsta proizvoda: senzor

Tip: NBB2-8GS16-E0

min. pogonski napon: 5 V

Pogonski napon maks.: 30 V

Pogonski napon: 5 - 30 V

Vrsta kontakta: 1 zatvarač

Preklopna razdalja (maks.): 2 mm

Izlazi: NPN

Materijal kućišta: nehrđajući čelik V2A

Izvedba: induktivan

Svojstvo materijala: nehrđajući

Montaža: u istoj ravnini

Priključak: kabel

Duljina kabela: 2 m

Određene značajke: LED zaslon

Min. temperatura: -40 °C

Maks. temperatura: 85 °C

: IP67

Promjer: 3.5 mm

dim.: (Ø) 3.5 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 6000 Hz

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628360 Pepperl+Fuchs senzor induktivan NBB2-8GS16-E0 304615-0072 u istoj ravnini NPN (Ø) 3.5 mm

Upute za rad i sigurnost

Upute za rad i sigurnost 2628360 Pepperl+Fuchs senzor induktivan NBB2-8GS16-E0 304615-0072 u istoj ravnini NPN (Ø) 3.5 mm

Opis

Preklopni razmak: 2 mm, instalacija: u ravnini, sklopna funkcija: sklopni kontakt (NO), vrsta izlaza: NPN, radni napon: 5 ... 30 V, radna struja: 0 ... 100 mA

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Funkcija prebacivanja: uspostavi kontakt (NO)
Vrsta izlaza: NPN
Udaljenost senzora: 2 mm
Ugradnja: u ravnini
Izlazni polaritet: DC
Osigurana udaljenost prebacivanja: 0 ... 1,62 mm
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 8 mm x 8 mm x 1 mm
redukcijski faktor r Al : 0,2
redukcijski faktor r Cu : 0,1
redukcijski faktor r V2A (1,4301) : 0,55
redukcijski faktor r gđa : 0,25
Vrsta izlaza: 3-žilni
karakteristike
Radni napon: 5 ... 30 V
Frekvencija prebacivanja: 0 ... 6000 Hz
Histereza: obično 5%
Zaštita od obrnutog polariteta: zaštita od obrnutog polariteta
Zaštita od kratkog spoja: takt
Pad napona: ≤ 1,5V
Radna struja: 0 ... 100 mA
Preostala struja: 0,01 mA
Struja praznog hoda: ≤10mA
Odgoda spremnosti: ≤ 100 ms
Prikaz statusa preklapanja: LED, žuta
Funkcionalne sigurnosne karakteristike
MTTF tj : 960 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Odobrenja i certifikati
UL odobrenje: Na popisu cULus, opća namjena, izvor napajanja klase 2
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 85 °C (-40 ... 185 °F)
Temperatura skladištenja: -40 ... 85 °C (-40 ... 185 °F)
mehanički podaci
Vrsta priključka: PVC kabel, 2 m
Presjek žice: 0,14 mm 2
Materijal kućišta: nehrđajući čelik 1.4305 / AISI 303 (V2A)
Lice: LCP
Zaštita: IP67
Kabel
Promjer kabela: 3,5 mm ± 0,1 mm
polumjer savijanja:> 10 x promjer kabela
Masa: 58g
