Name: Pepperl+Fuchs senzor induktivan IA6-12GM50-IU-Y70109008 70109008 M12 kao u istoj ravnini analogni
Brand: Pepperl+Fuchs
SKU: 2628122
Availability: BackOrder

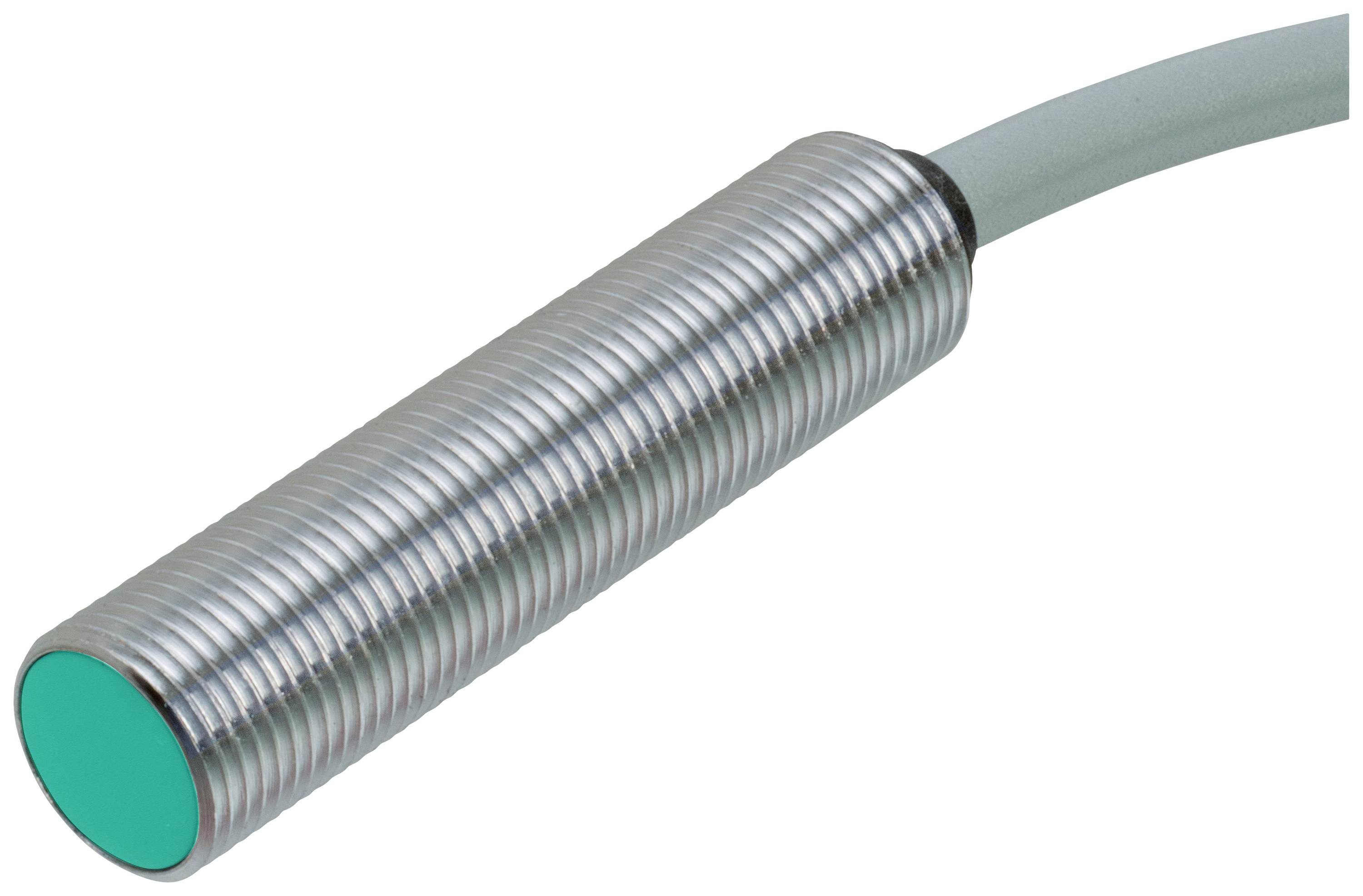

Cilindrični, narebreni metalni cilindar s zelenim, ravnim završetkom i kabelom, vjerojatno senzor.

Slika slična

Vrsta proizvoda

senzor

Pogonski napon maks.

30 V

Vrsta kontakta

analogni

Preklopna razdalja (maks.)

6 mm

Izlazi

analogni

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,03.12.

Broj

kom. - zaliha Njemačka

Ukupno (419,00 € / komad)

419,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: senzor

Tip: IA6-12GM50-IU-Y70109008

min. pogonski napon: 10 V

Pogonski napon maks.: 30 V

Pogonski napon: 10 - 30 V

Vrsta kontakta: analogni

Preklopna razdalja (maks.): 6 mm

Izlazi: analogni

Materijal kućišta: mjed

Izvedba: induktivan

Svojstvo materijala: kromirani

Montaža: kao u istoj ravnini

Veličina: M12

Priključak: kabel

Duljina kabela: 2 m

Min. temperatura: -25 °C

Maks. temperatura: 70 °C

: IP67

Sadržaj: 1 St.

Nazivni napon: 12 V
24 V

Bežična funkcija punjenja: ne

Frekvencija prebacivanja: 1000 Hz

UKCA: nije bitno

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628122 Pepperl+Fuchs senzor induktivan IA6-12GM50-IU-Y70109008 70109008 M12 kao u istoj ravnini analogni

Upute za rad i sigurnost

Upute za rad i sigurnost 2628122 Pepperl+Fuchs senzor induktivan IA6-12GM50-IU-Y70109008 70109008 M12 kao u istoj ravnini analogni

Opis

Instalacija: gotovo u ravnini, vrsta izlaza: analogni strujni izlaz ili analogni naponski izlaz, radni napon: 15 ... 30 V, valovitost 20% UB

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Vrsta izlaza: analogni strujni izlaz ili analogni naponski izlaz
Ugradnja: gotovo u ravnini
Izlazni polaritet: DC
Pokretni element: konstrukcijski čelik, npr. B. 1.0037, S235JR (prije St37-2) | 18 mm x 18 mm x 1 mm
redukcijski faktor r Al : 0,33
redukcijski faktor r Cu : 0,28
redukcijski faktor r V2A (1,4301) : 0,8
redukcijski faktor r gđa : 0,43
Mjerni raspon: 0 ... 6 mm
Vrsta izlaza: 4-žilni
karakteristike
uvjeti ugradnje
A: 2 mm
Š: 12 mm
C: 18 mm
F: 14 mm
Radni napon: 10 ... 30 V, valovitost 20% U B
Granična frekvencija (3dB): 1000 Hz
Zaštita od obrnutog polariteta: da
Zaštita od kratkog spoja: da
Ponovljivost: ±0,32 mm
Razlučivost: 0 ... 1 µm
Struja praznog hoda: ≤10mA
Funkcionalne sigurnosne karakteristike
MTTF tj : 551 a
Dijagnostička pokrivenost (DC): 0%
analogni izlaz
Vrsta izlaza: 0 ... 5V/1... 5 mA
Otpor opterećenja: Strujni izlaz A2: 1 kΩ (U B =10V) / 5kΩ (U B =30V)
Struja opterećenja: Izlazni napon A1: ≤ 10mA
Vrijeme oporavka: 20ms
Tolerancija prilagodbe nulta točka: ≤ ± 10% konačne vrijednosti
Temperaturni pomak: ± 5% (0 ... 70 °C) | ±10% (-25... 0 °C)
Valovitost: 20%
Usklađenost sa standardima i smjernicama
Usklađenost sa standardima
Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007 | EN60947-5-7:2003 | IEC 60947-5-7:2003
Odobrenja i certifikati
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -25 ... 70 °C (-13 ... 158 °F)
mehanički podaci
Vrsta priključka: kabel PUR 2 m
Materijal kućišta: mesing, kromirano
Lice: PBT
Zaštita: IP67
Masa: 27g
