Name: Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT350-R201-2EP-IO-0,3M-V1-L 295670-100332 podučavanje 1 St.
Brand: Pepperl+Fuchs
SKU: 2629239
Availability: BackOrder

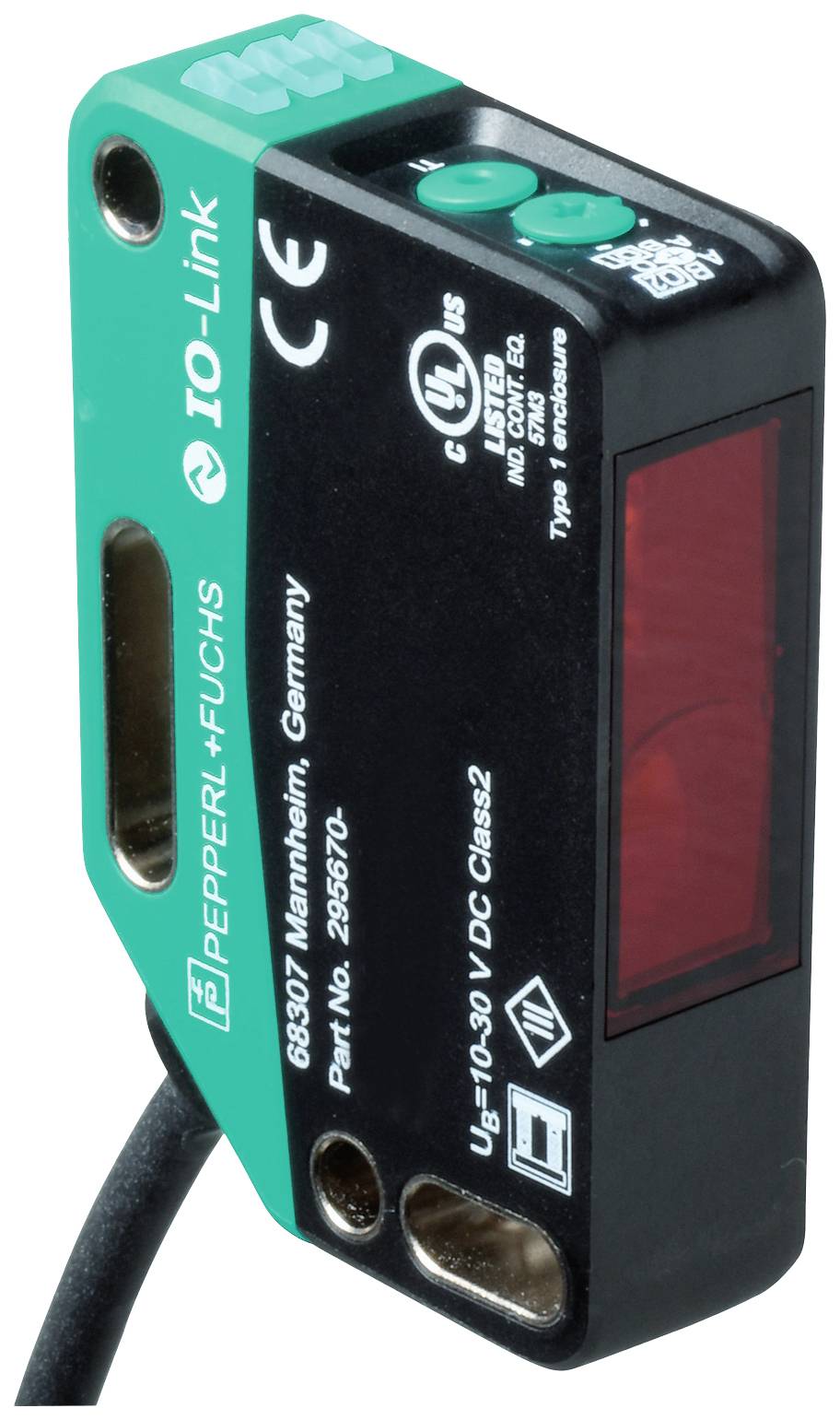

Pravokutni zeleni senzor tvrtke Pepperl+Fuchs s natpisom 'IO-Link'. Crvena senzorska jedinica i plave tipke na vrhu.

Slika slična

Vrsta proizvoda

reflektirajuće svjetlosno tipkalo

Funkcije

podučavanje

Pogonski napon maks.

30 V/DC

Priključak

M12, 4-polni

Tip

OQT350-R201-2EP-IO-0,3M-V1-L

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,28.12.

Broj

kom. - zaliha Njemačka

Ukupno (339,00 € / komad)

339,00 €

uklj. PDV

samo 29,71 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuće svjetlosno tipkalo

Tip: OQT350-R201-2EP-IO-0,3M-V1-L

Funkcije: podučavanje

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 2.3 ms

Izlazi: NPN, zatvarač
pnp, otvarač

Frekvencija prebacivanja: 217 Hz

Priključak: M12, 4-polni

Duljina kabela: 0.3 m

Materijal kućišta: PC

Tip odašiljača: laserska dioda

Razred lasera: 1

Valna duljina: 680 nm

: 350 mm

Određene značajke: s gušenjem pozadine

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Dužina: 0.3 m

Širina: 15 mm

Visina: 61.7 mm

Dubina: 41.7 mm

dim.: (D x Š x V) 0.3 m x 15 mm x 61.7 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2629239 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT350-R201-2EP-IO-0,3M-V1-L 295670-100332 podučavanje 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2629239 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OQT350-R201-2EP-IO-0,3M-V1-L 295670-100332 podučavanje 1 St.

Opis

Raspon osjetljivosti: 60 ... 350 mm, emiter svjetla: laserska dioda, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = Pin 4), tip strujnog kruga: stanje isporuke je: C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren, priključak: fiksni kabel 300 mm sa konektorom M12 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon osjetljivosti: 60 ... 350 mm
Min. raspon skeniranja: 60 ... 100 mm
Maksimalni raspon skeniranja: 40 ... 400 mm
Raspon podešavanja: 100 ... 350 mm
Referentni objekt: standardni bijeli, 100 mm x 100 mm
Svjetlosni emiter: laserska dioda
Vrsta svjetla: crveno, naizmjenično svjetlo
Karakteristike lasera
Napomena: LASERSKO SVJETLO, NEMOJTE BULJITI U ZRAK
Laserska klasa 1
Valna duljina: 680nm
Divergencija snopa:> 5 mrad, d63< 2,8 mm u rasponu od 350 mm ... 800 mm
Trajanje impulsa: 5,5 µs
Brzina ponavljanja: približno 2,4 kHz
maksimalna energija impulsa:< 40 nJ
Crno-bijela razlika (6%/90%):< 2% | |
Promjer svjetlosne točke: cca 3 mm na udaljenosti od 350 mm
Kut otvora: oko 0,3 °
Ograničenje vanjske svjetlosti: EN 60947-5-2: 45000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 560 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statički uključen - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuto: statički uključeno - uklopni izlaz aktivan statički isključen - uklopni izlaz neaktivan
Kontrole: Gumb za učenje
Kontrole: okretni prekidač s 5 položaja za odabir načina rada
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 16 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
IO-Link verzija: 1.1
Profil uređaja: Identifikacija i dijagnoza | Pametni senzor tipa 0
ID uređaja: 0x111812 (1120274)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
Podrška za "SIO Mode": da
Kompatibilna vrsta glavnog priključka: A
Izlaz
Vrsta kruga: Status isporuke je: | C/Q - Pin4: NPN normalno otvoren, PNP normalno zatvoren, IO-Link | Q2 - Pin2: NPN normalno otvoren, PNP normalno zatvoren
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 217 Hz
Vrijeme odziva: 2,3 ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Laserska sigurnost: EN 60825-1:2014
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Odobrenje FDA: IEC 60825-1:2014 U skladu s 21 CFR 1040.10 i 1040.11 osim za odstupanja u skladu s Laser Notice No. 50, od 24.06.2007
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), savitljivi kabel nije prikladan za vučne lance
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 15 mm
Visina kućišta: 61,7 mm
Dubina kućišta: 41,7 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: fiksni kabel 300 mm s konektorom M12 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 55 g
Dužina kabela: 0,3 m
