Name: Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R200-2EP-IO-0,3M-V31 295670-100198 prekidač (brighT-on/dark-on),
Brand: Pepperl+Fuchs
SKU: 2629300
Availability: BackOrder

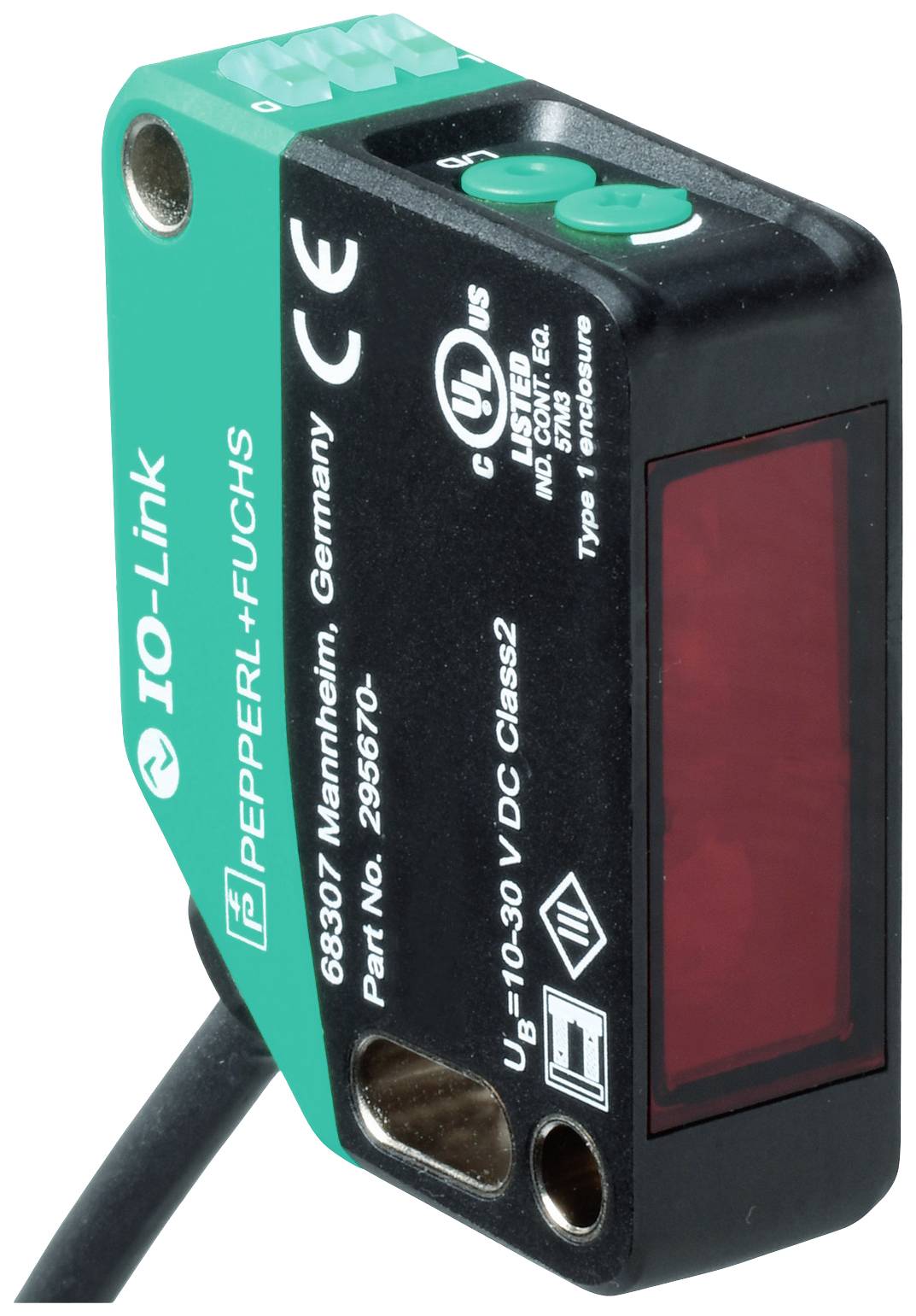

Pravokutni IO-Link senzor tvrtke Pepperl+Fuchs s crno-zelenom ovojnicom i dvije tipke, proizveden u Mannheimu, Njemačka.

Slika slična

Vrsta proizvoda

reflektirajuće svjetlosno tipkalo

Funkcije

prekidač (brighT-on/dark-on)

prebacivanje u tami

prebacivanje svjetla

Pogonski napon maks.

30 V/DC

Priključak

M8, 4 polni

Tip

OBT300-R200-2EP-IO-0,3M-V31

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,28.12.

Broj

kom. - zaliha Njemačka

Ukupno (224,99 € / komad)

224,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuće svjetlosno tipkalo

Tip: OBT300-R200-2EP-IO-0,3M-V31

Funkcije: prekidač (brighT-on/dark-on)
prebacivanje u tami
prebacivanje svjetla

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 1 ms

Vrsta kontakta: antivalentan

Izlazi: NPN, otvarač
NPN, zatvarač
pnp, otvarač
pnp, zatvarač

Frekvencija prebacivanja: 500 Hz

Priključak: M8, 4 polni

Duljina kabela: 0.3 m

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 300 mm

Min. temperatura: -40 °C

Maks. temperatura: 60 °C

Širina: 15 mm

Visina: 50.6 mm

Dubina: 41.7 mm

dim.: (Š x V x D) 15 x 50.6 x 41.7 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2629300 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R200-2EP-IO-0,3M-V31 295670-100198 prekidač (brighT-on/dark-on),

Upute za rad i sigurnost

Upute za rad i sigurnost 2629300 Pepperl+Fuchs reflektirajuće svjetlosno tipkalo OBT300-R200-2EP-IO-0,3M-V31 295670-100198 prekidač (brighT-on/dark-on),

Opis

Raspon osjetljivosti: 30 ... 300 mm, emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (preko C /Q = pin 4), tip prebacivanja: tip prekidača senzora se može promijeniti. Status isporuke je: C/Q - Pin4: NPN NO kontakt / prebacivanje svjetla, PNP NC kontakt / tamno prebacivanje, IO-Link /Q - Pin2: NPN NC kontakt / tamno prebacivanje, PNP NO kontakt / prebacivanje svjetla, veza: fiksno kabel 300 mm s konektorom M8 x 1, 4-polni, radni napon: 10 ... 30 V DC, temperatura okoline: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Raspon osjetljivosti: 30 ... 300 mm
Min. raspon skeniranja: 30 ... 80 mm
Maks. raspon skeniranja: 30 ... 300 mm
Raspon podešavanja: 80 ... 300 mm
Referentni predmet: standardni bijeli, 100 mm x 100 mm
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Crno-bijela razlika (6%/90%):< 5% na 300 mm
Promjer svjetlosne točke: cca 8 mm x 8 mm na udaljenosti od 300 mm
Kut otvora: oko 1,5 °
Ograničenje vanjske svjetlosti: EN 60947-5-2: 70000 lux
Funkcionalne sigurnosne karakteristike
MTTF tj : 600 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - otkriven objekt | statički isključen - objekt nije otkriven
Kontrole: prekidač za svjetlo/tamno
Kontrole: Podešavanje raspona
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 26 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = pin 4)
IO-Link verzija: 1.1
Profil uređaja: Identifikacija i dijagnoza | Tip pametnog senzora 2.4
ID uređaja: 0x111602 (1119746)
Brzina prijenosa: COM2 (38,4 kbps)
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 1 bit | Izlaz procesnih podataka 2 bita
Podrška za "SIO Mode": da
Kompatibilna vrsta glavnog priključka: A
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/svjetlo prebacivanje, PNP normalno zatvoreno/tamno prebacivanje, IO-Link | /Q - Pin2: NPN normalno zatvoren / mračno prebacivanje, PNP normalno otvoreno / svjetlo prebacivanje
Izlaz signala: 2 push-pull izlaza, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
EAC usklađenost: TR CU 020/2011
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
CCC odobrenje: Proizvodi s maksimalnim radnim naponom od ≤36 V ne zahtijevaju odobrenje i stoga nemaju CCC oznaku.
Okolišni uvjeti
Temperatura okoline: -40 ... 60 °C (-40 ... 140 °F) , fiksni kabel | -20 ... 60 °C (-4 ... 140 °F), fleksibilni kabel nije prikladan za vučne lance
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 15 mm
Visina kućišta: 50,6 mm
Dubina kućišta: 41,7 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: fiksni kabel 300 mm s konektorom M8 x 1, 4-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 43 g
Dužina kabela: 0,3 m
