Name: Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R101-EP-IO-V3 267075-100069 prebacivanje svjetla, retroreflekti
Brand: Pepperl+Fuchs
SKU: 2628754
Availability: BackOrder

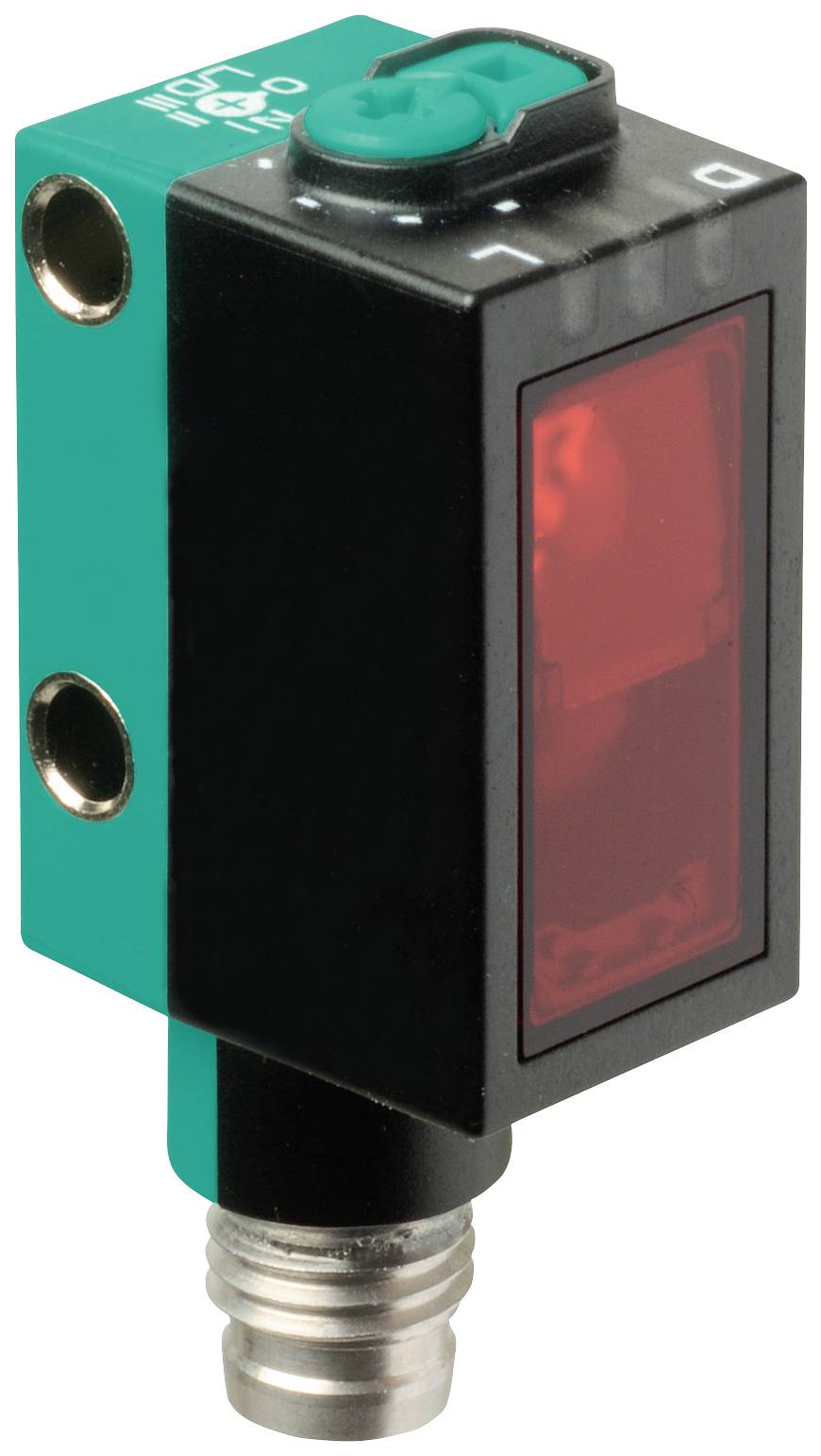

Pravokutni industrijski senzor zelenog kućišta, crvenog zaslona i metalnog priključka. Projektiran za precizna mjerenja.

Slika slična

Vrsta proizvoda

reflektirajuća svjetlosna barijera

Funkcije

prebacivanje svjetla

retroreflektirajući

podučavanje

prekidač (brighT-on/dark-on)

prebacivanje u tami

Pogonski napon maks.

30 V/DC

Priključak

Tip

OBG5000-R101-EP-IO-V3

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,30.12.

Broj

kom. - zaliha Njemačka

Ukupno (199,99 € / komad)

199,99 €

uklj. PDV

samo 16,39 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

Vrsta proizvoda: reflektirajuća svjetlosna barijera

Tip: OBG5000-R101-EP-IO-V3

Funkcije: prebacivanje svjetla
retroreflektirajući
podučavanje
prekidač (brighT-on/dark-on)
prebacivanje u tami

min. pogonski napon: 10 V/DC

Pogonski napon maks.: 30 V/DC

Pogonski napon: 10 - 30 V/DC

Vrijeme odziva: 1 ms

Izlazi: NPN, zatvarač
pnp, otvarač

Frekvencija prebacivanja: 500 Hz

Priključak: M8

Materijal kućišta: polikarbonat

Tip odašiljača: LED crveni

: 6 m

Određene značajke: LED zaslon

Min. temperatura: -20 °C

Maks. temperatura: 60 °C

Širina: 13.9 mm

Visina: 41.4 mm

Dubina: 18.3 mm

dim.: (Š x V x D) 13.9 x 41.4 x 18.3 mm

Sadržaj: 1 St.

Bežična funkcija punjenja: ne

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2628754 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R101-EP-IO-V3 267075-100069 prebacivanje svjetla, retroreflekti

Upute za rad i sigurnost

Upute za rad i sigurnost 2628754 Pepperl+Fuchs reflektirajuća svjetlosna barijera OBG5000-R101-EP-IO-V3 267075-100069 prebacivanje svjetla, retroreflekti

Opis

Radni raspon: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s prekidačem u položaju "N", emiter svjetla: LED, vrsta svjetla: crveno, izmjenično svjetlo, izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon, vrsta sučelja: IO-Link (putem C/Q = pin 4), tip prebacivanja: tip prekidača senzora je promjenjiv. Status isporuke je: C/Q - Pin4: NPN NO kontakt / mračno prebacivanje, PNP NC kontakt / svjetlosno prebacivanje, IO-Link, priključak: konektor uređaja M8 x 1, 3-pinski, radni napon: 10 ... 30 V DC, temperatura okoline: -20 ... 60 °C (-4 ... 140 °F)

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
Radni raspon: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s položajem prekidača "N"
Udaljenost reflektora: 0 ... 3,5 m u načinu učenja; 0 ... 5 m s položajem prekidača "N"
Granični domet: 6 m
Referentni objekt: Reflektor H85-2
Emiter svjetla: LED
Vrsta svjetla: crveno, naizmjenično svjetlo
LED identifikacija rizične skupine: slobodna skupina
Promjer svjetlosne točke: cca 170 mm na udaljenosti od 3,5 m
Kut otvora: oko 5 °
Ograničenje ambijentalnog svjetla: EN 60947-5-2
Funkcionalne sigurnosne karakteristike
MTTF tj : 600 a
Vijek trajanja (T M ): 20 a
Dijagnostička pokrivenost (DC): 0%
Indikatori/Kontrole
Radni zaslon: LED zelena: | statično uključeno - uključivanje | treptanje (4 Hz) - kratki spoj | treptanje s kratkim prekidom (1 Hz) - IO-Link mod
Prikaz funkcija: LED žuta: | statički uključen - slobodan put svjetla | statički isključen - otkriven objekt | bljeskanje (4 Hz) - podgriz funkcionalne rezerve
Kontrole: Gumb za učenje
Kontrole: okretni prekidač s 5 položaja za odabir načina rada
Razine detekcije kontrasta: 10% - čiste PET boce punjene vodom | 18% - prozirne staklene boce | 40% - staklo u boji ili neprozirni materijali | podesivo pomoću okretnog prekidača
električni podaci
Radni napon: 10 ... Napajanje 30 V / DC.
Valovitost: 10% max.
struja praznog hoda:< 25 mA pri naponu napajanja od 24 V
Razred zaštite: III
sučelje
Vrsta sučelja: IO-Link (preko C/Q = Pin 4)
Brzina prijenosa: COM2 (38,4 kbps)
IO-Link verzija: 1.1
Minimalno vrijeme ciklusa: 2,3 ms
Širina procesnih podataka: Unos procesnih podataka 2 bita | Izlaz procesnih podataka 2 bita
Podrška za SIO način: da
ID uređaja: 0x110A01 (1116673)
Kompatibilna vrsta glavnog priključka: A
Izlaz
Tip prebacivanja: Tip prekidača senzora se može promijeniti. Status isporuke je: | C/Q - Pin4: NPN normalno otvoren/tamno prebacivanje, PNP normalno zatvoreno/svjetlo prebacivanje, IO-Link |
Izlaz signala: 1 push-pull izlaz, otporan na kratki spoj, zaštićen od obrnutog polariteta, otporan na prenapon
Preklopni napon: max 30 V DC
Preklopna struja: maksimalno 100 mA, otporno opterećenje
Kategorija uporabe: DC-12 i DC-13
Pad napona: ≤ 1,5 V DC
Preklopna frekvencija: 500 Hz
Vrijeme odziva: 1ms
usklađenost
Komunikacijsko sučelje: IEC 61131-9
Standard proizvoda: EN 60947-5-2
Odobrenja i certifikati
UL odobrenje: E87056, na popisu cULus, napajanje "klase 2", tipska ocjena 1
Okolišni uvjeti
Temperatura okoline: -20 ... 60 °C (-4 ... 140°F) |
Temperatura skladištenja: -40 ... 70 °C (-40 ... 158 °F)
mehanički podaci
Širina kućišta: 13,9 mm
Visina kućišta: 41,4 mm
Dubina kućišta: 18,3 mm
Stupanj zaštite: IP67 / IP69 / IP69K
Priključak: konektor uređaja M8 x 1, 3-polni
Materijal
Kućište: PC (polikarbonat)
Emisija svjetlosti: PMMA
Masa: cca 10 g
