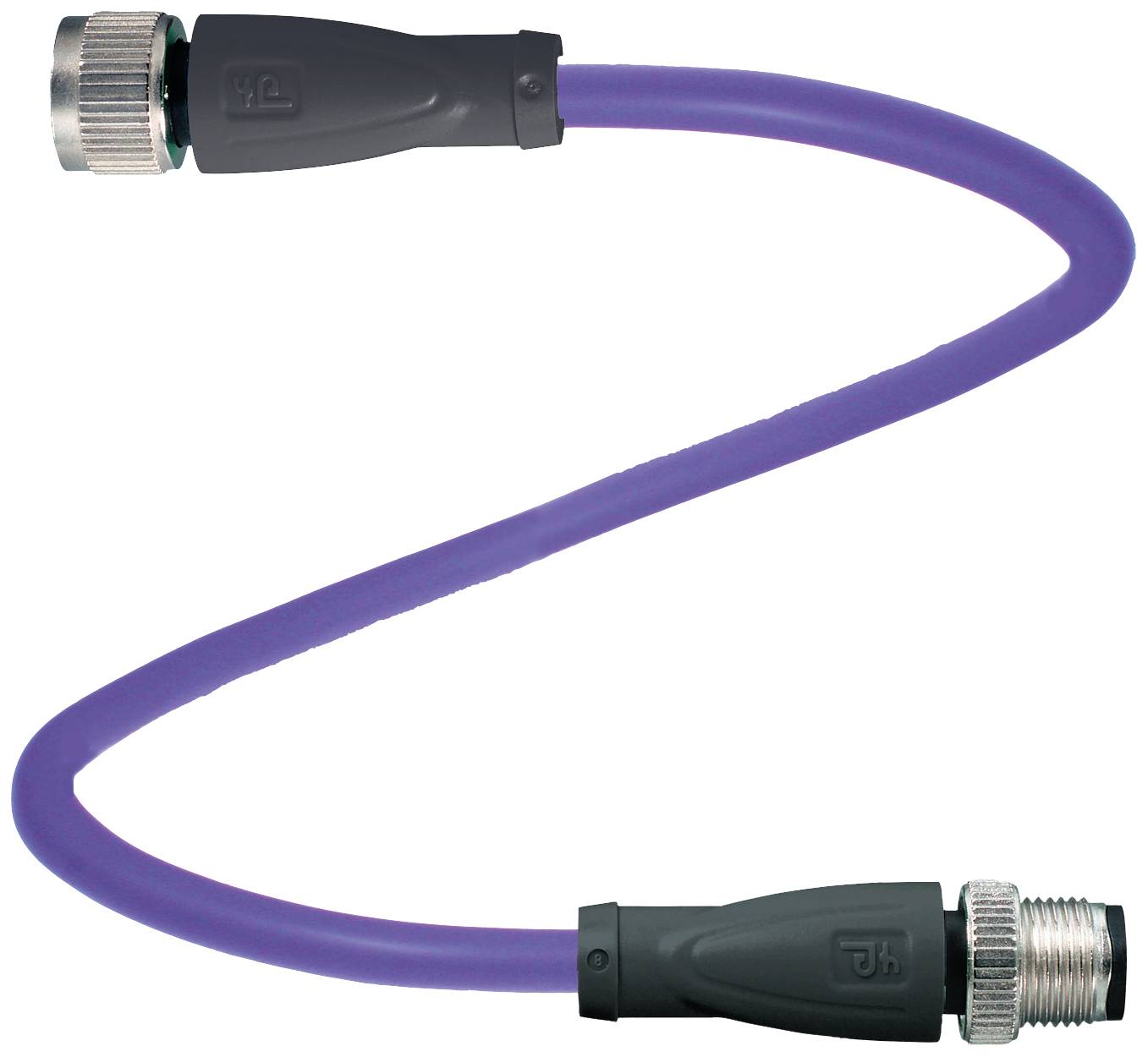

Pepperl+Fuchs 70135617 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 5, 5 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, ravna
Priključna strana B
M12 utikač, ravan
Broj polova
5
5
Duljina kabela
0.5 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (61,99 € / komad)
61,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V15-G-VT0,5M-PUR-U/CAN-V15-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
M12 utikač, ravan
- Broj polova
5
5
- Duljina kabela
0.5 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
6.1 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
zlato
- Površina kontakta
zlato
- Maks. presjek
0.34 mm²
- Presjek (min.)
0.34 mm²
IP67
IP68
IP69
- Posebne značajke
pripremljen za energetski lanac
- Min. temperatura
-25 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
70135617
- Sadržaj
1 St.
- Promjer
6.1 mm
- Kabel-Ø do
6.1 mm
- Područje kabelskog Ø
6.1 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630854 Pepperl+Fuchs 70135617 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 5, 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630854 Pepperl+Fuchs 70135617 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 5, 5 1 St.
Opis
Bus kabel DeviceNet/CANOpen M12 utičnica ravno; M12 konektor ravni A-kodirani, 5-polni, PUR kabel ljubičasti; oklopljen, UL-odobren, pogodan za vučne lance,; otporan na slanu vodu; Duljina: 0,5m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 5
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 5
- Kodiranje: A-kodirano
- UL broj datoteke: E231213
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 2556, IEC 60332-1-2
- Bez halogena: IEC 60754-1
- Otpornost na kemikalije: DIN EN 60811-2-1
- Otpornost na ulja: DIN EN 60811-2-1
- Odobrenja i certifikati
- UL odobrenje: na popisu CMX (kabel)
- Okolišni uvjeti
- sobna temperatura
- Konektor: -25 ... 90 °C (-13 ... 194 °F)
- Kabel, fiksni: -20 ... 80 °C (-4 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Oklop: oklop spojen na pin 1 i vijčani spoj
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 6,1 mm
- polumjer savijanja:> 8 x promjer kabela, pokretni |> 4 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 60 N / 100 mm
- Boja plašta: ljubičasta (slično RAL 4001)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- boja jezgre: jezgra 1: crvena | Žica 2: crna | Žica 3: bijela | Jezgra 4: plava
- Struktura jezgre: 7 x 0,254 mm Ø | upleteni u parove da tvore četvorku zvijezda
- Štit: Cu pletenica, pokositrena, 80% pokrivenosti
- Dužina: 0,5 m
- Skraćenica kabela: Li 9Y 11Y 4 x 0,34
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: min. 3000000
- Brzina kretanja: maksimalno 2,5 m/s
- Ubrzanje: 12m/s max 2 materijal
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na slanu vodu: da
- Otpornost na ulje: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: VW-1
