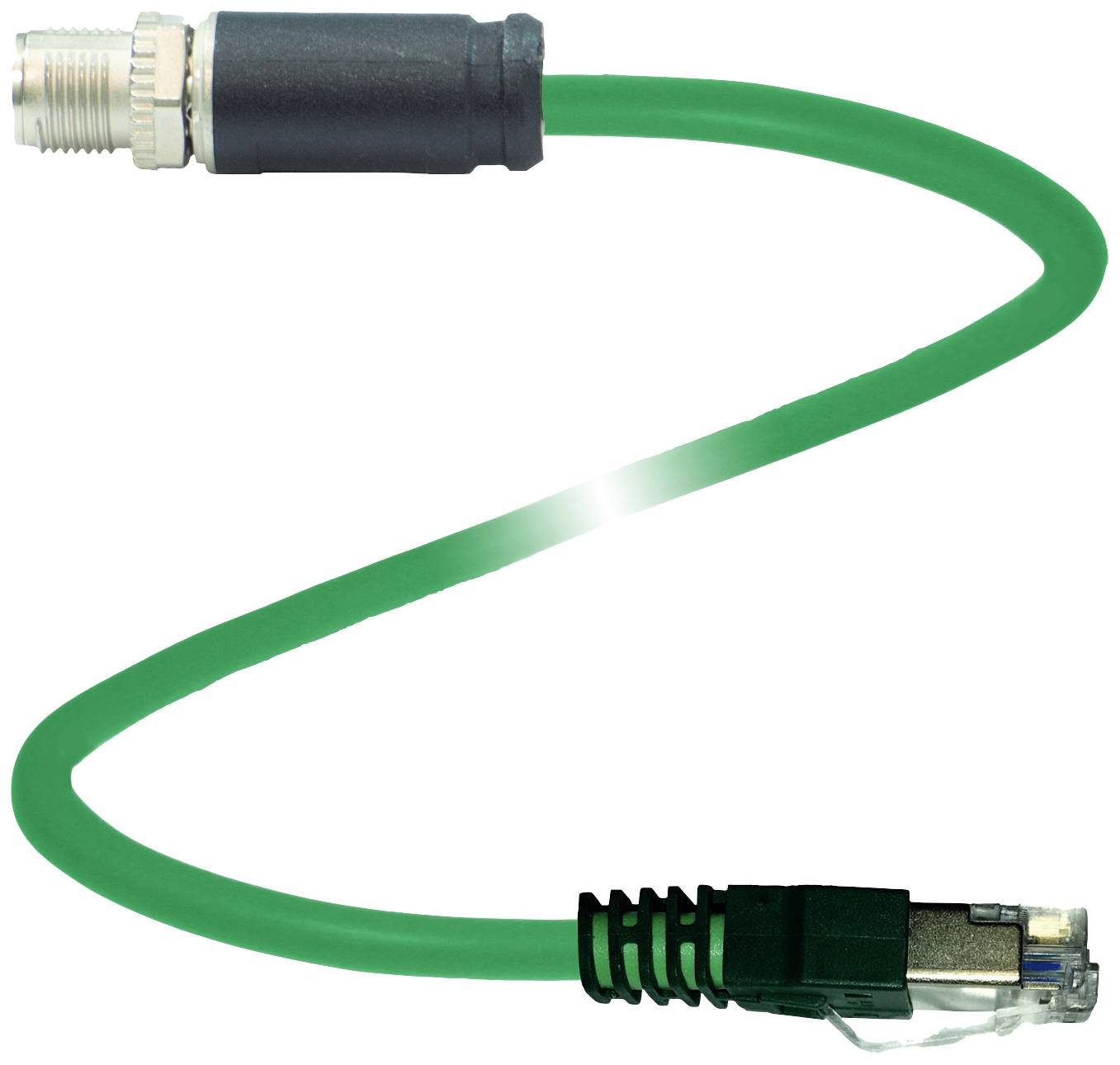

Pepperl+Fuchs 70134696 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 2 m Broj polova: 8, 8 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Standard utičnice
senzorski konektor
Priključna strana A
M12 utikač, ravan
Priključna strana B
RJ45 utikač
Broj polova
8
8
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (73,99 € / komad)
73,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V19SX-G-GN2M-PUR-E2S-V45-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Standard utičnice
senzorski konektor
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
RJ45 utikač
- Broj polova
8
8
- Duljina kabela
2 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
0.5 A
- Nazivna struja - zaokružena
500 mA
- Poprečni presjek priključka (maks.)
0.14 mm²
- Vanjski Ø
6.2 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.14 mm²
- Priključak
M12 utikač
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
X
- Kontaktni materijal
Ni/Au
- Površina kontakta
Ni/Au
- Maks. presjek
0.14 mm²
IP67
IP20
- Posebne značajke
X kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
85 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
70134696
- Sadržaj
1 St.
- Promjer
6.2 mm
- Kabel-Ø do
6.2 mm
- Područje kabelskog Ø
6.2 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,14 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630851 Pepperl+Fuchs 70134696 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 2 m Broj polova: 8, 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630851 Pepperl+Fuchs 70134696 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 2 m Broj polova: 8, 8 1 St.
Opis
Kabel sabirnice Ethernet M12 konektor ravni X-kodiran; RJ45 utikač, ravan, Ethernet kodiran, 8-pinski, PUR kabel; zelena, Cat6A, par zaštićen i ukupni štit; Duljina: 2m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 8
- Kodiranje: X-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: RJ45
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 8
- Kodiranje: EtherNet/IP
- UL broj datoteke: E520112
- električni podaci
- Radni napon: Max 50V AC / 60V DC
- Radna struja: 0,5A max
- usklađenost
- Stupanj zaštite: EN 60529
- Standard sabirnice polja: IEEE 802.3an 10GBASE-T
- Utični spoj: M12 x 1 konektor: IEC 61076-2-109 | RJ45 konektor: IEC 60603-7
- Kategorija komponente: CAT6A (IEC 11801, EN 50173)
- Zapaljivost: IEC 60332-1-2, UL 1581
- Okolišni uvjeti
- sobna temperatura
- Kabel, fiksni: -40 ... 85 °C (-40 ... 185 °F)
- Kabel, fleksibilan: -10 ... 60 °C (14 ... 140 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- konektor 1
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužni nabor, šesterokutna matica SW = 13 mm
- Ciklusi parenja: min. 100
- Oklop: oklop postavljen na vijčani spoj
- Zaštita: IP67
- konektor 2
- Zaštita od vibracija: dostupna
- Ciklusi parenja: min. 750
- Oklop: oklop spojen na konektor
- Vrsta zaštite: IP20
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 6,2 mm
- Polumjer savijanja: maks. 50 mm pomaka | maksimalno 25 mm trajno ugrađen
- Boja plašta: zelena (slično RAL 6018)
- Broj jezgri: 8
- Presjek žice: 0,14 mm 2
- Boja žice: Žica 1: bijela/narančasta | žica 2: narančasta | Žica 3: bijela/zelena | Žica 4: zelena | Žica 5: bijela/smeđa | žica 6: smeđa | Žica 7: bijela/plava | Jezgra 8: plava
- Struktura žice: 7 x 0,404 mm Ø upletena parica, ekran para
- Štit: Cu pletenica, pokositrena | Kišobran za par: Poliesterska folija laminirana aluminijem
- Dužina: 2 m
- Skraćenica kabela: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
- Materijal
- Bez halogena: da
- konektor 1
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Ni/Au
- Zapaljivost: V-2
- konektor 2
- Tijelo ručke: PC
- Kontaktna površina: Ni/Au
- Zapaljivost: V-0
- Kabel
- Plašt: PUR
- Izolacija žile: PE
- UV otpornost: da
- Otpornost na ulje: da
- Zapaljivost: FT1
