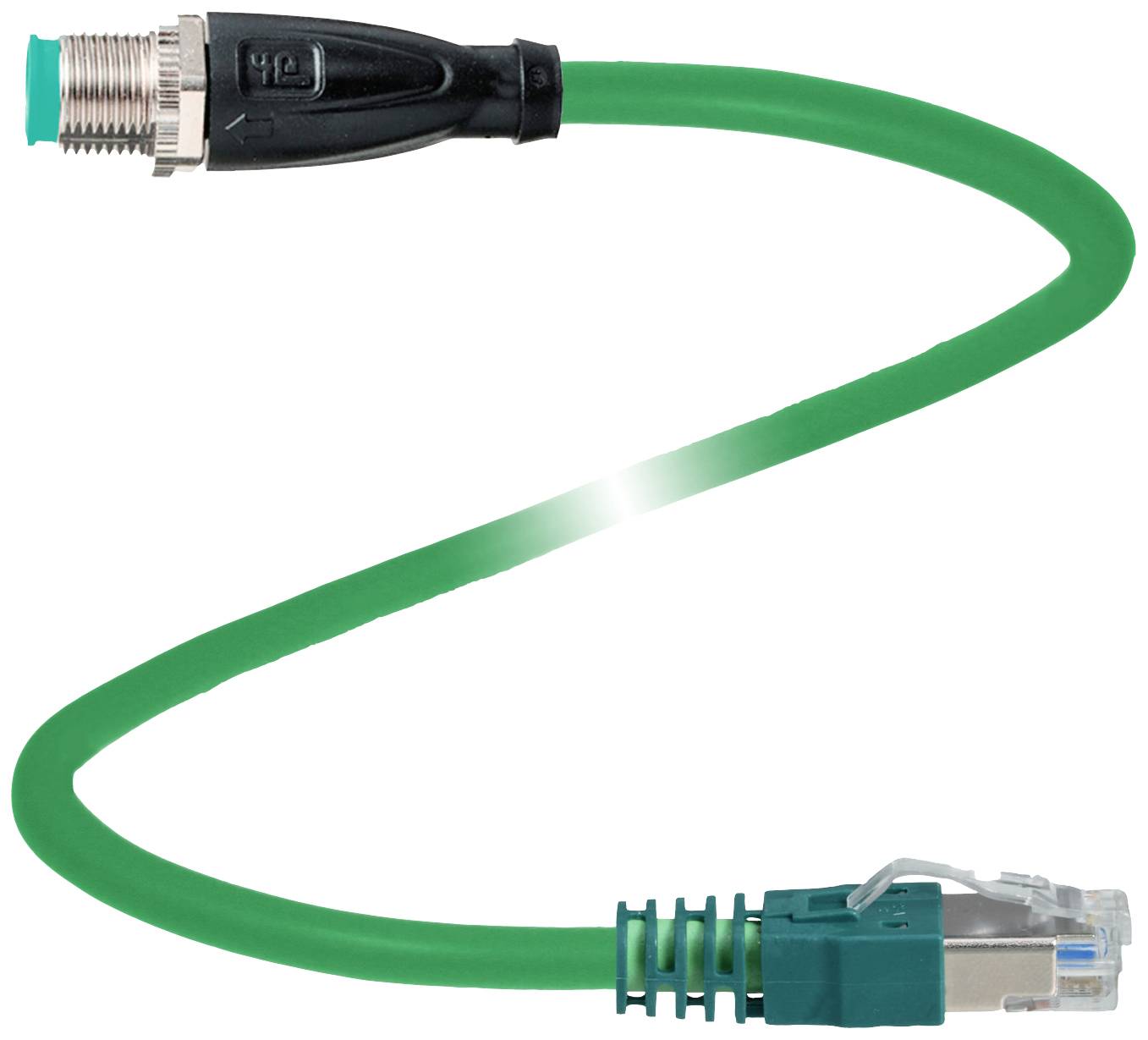

Slika slična
Pepperl+Fuchs 70134556 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 80 m Broj polova: 4, 8 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Standard utičnice
ethernet
Priključna strana A
M12 utikač, ravan
Priključna strana B
RJ45 utikač
Broj polova
4
8
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (665,00 € / komad)
665,00 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V1SD-G-GN80M-PUR-E1S-V45-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Standard utičnice
ethernet
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
RJ45 utikač
- Broj polova
4
8
- Duljina kabela
80 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
6 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
M12 utikač
- Boja
RAL 6018 (žutozelena)
- Tip navoja, strana za priključivanje
M12 x 1
- Kodiranje
D
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP68
IP69
IP20
- Posebne značajke
oklopljen
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
70134556
- Sadržaj
1 St.
- Promjer
6 mm
- Kabel-Ø do
6 mm
- Područje kabelskog Ø
6 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630848 Pepperl+Fuchs 70134556 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 80 m Broj polova: 4, 8 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630848 Pepperl+Fuchs 70134556 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 80 m Broj polova: 4, 8 1 St.
Opis
Kabel sabirnice Ethernet M12 konektor ravni D-kodiran na RJ45; Ethernet-kodirani, 4-pinski, PUR kabel, zeleni, Cat5e,; oklopljen, UL-odobren, pogodan za vučne lance; Dužina: 80m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: D-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: RJ45
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 8
- Kodiranje: EtherNet/IP / PROFINET
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- usklađenost
- Stupanj zaštite: EN 60529
- Utični spoj: M12 x 1 konektor: IEC 61076-2-101 | RJ45 konektor: IEC 60603-7
- Kategorija komponente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
- Zapaljivost: IEC 60332-1-2 / UL 2556
- Okolišni uvjeti
- sobna temperatura
- Priključak 1: -40... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -30 ... 70 °C (-22 ... 158 °F)
- Kabel, fleksibilan: -20 ... 70 °C (-4 ... 158 °F)
- mehanički podaci
- konektor 1
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Oklop: oklop postavljen na vijčani spoj
- Stupanj zaštite: IP68 / IP69
- konektor 2
- Zaštita od vibracija: dostupna
- Ciklusi parenja: min. 100
- Oklop: oklop spojen na konektor
- Vrsta zaštite: IP20
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer plašta: 6 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 60 N / 100 mm
- Boja plašta: zelena (slično RAL 6018)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2 / 22 AWG
- boja jezgre: jezgra 1-1: žuta | Žica 2-3: bijela | žica 3-2: narančasta | Jezgra 4-6: plava
- Struktura jezgre: 7 x 0,254 mm Ø | upleteni u parove da tvore četvorku zvijezda
- Sjenilo: aluminijski laminirani poliesterski film | Cu pletenica, kalajisana
- Dužina: 80 m
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: maks. 1000000
- Brzina kretanja: maksimalno 3 m/s
- Udaljenost putovanja: maksimalno 5 m
- Ubrzanje: maksimalno 2 m/s 2 materijal
- LABS sloboda: da
- Bez halogena: da
- konektor 1
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- konektor 2
- Tijelo ručke: PA, zelena
- Zapaljivost: V-0
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Zapaljivost: FT2
