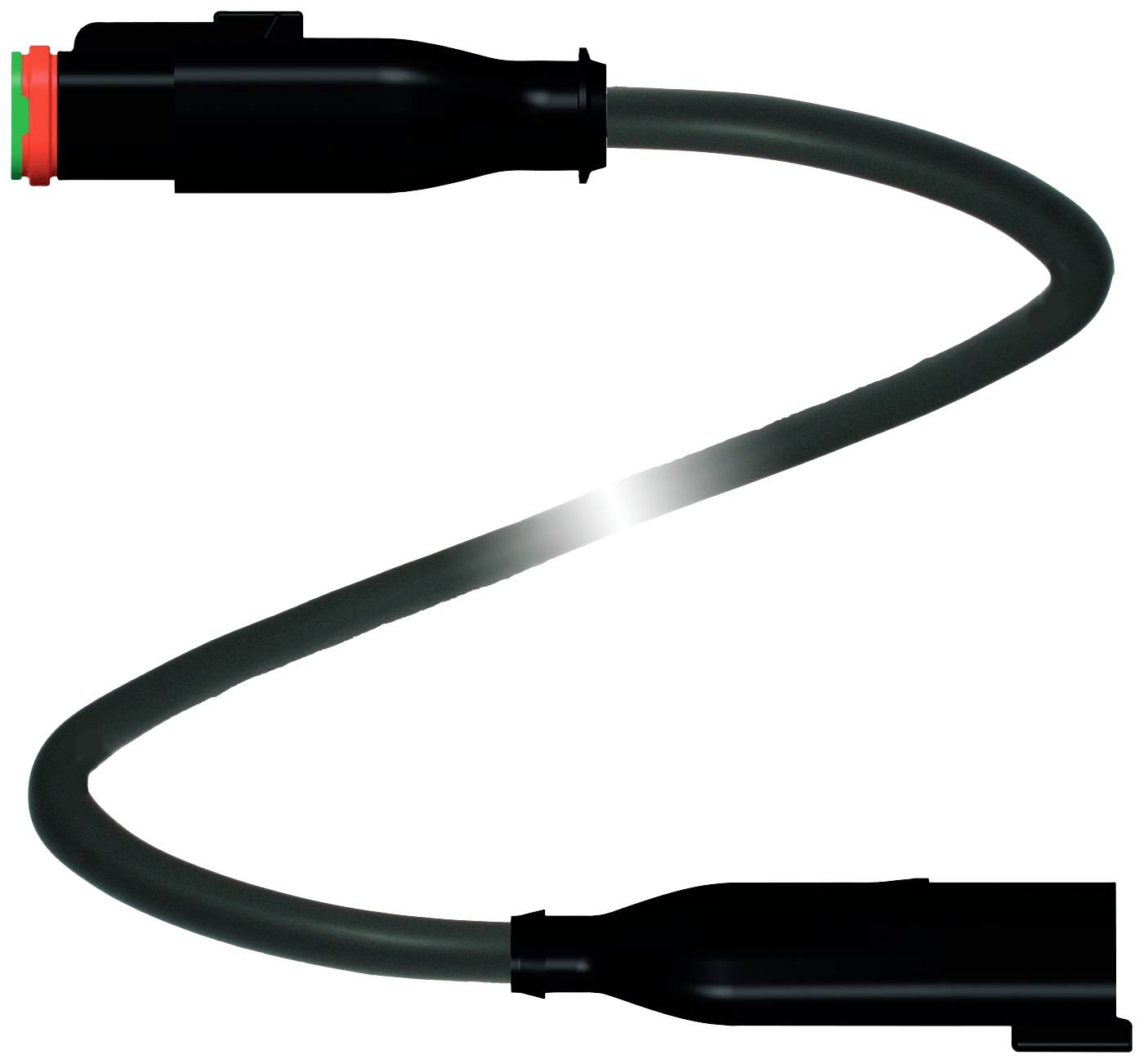

Slika slična
Pepperl+Fuchs 70116635 utični konektor za senzor/aktivator, konfekcionirani ravni utikač na ravnu sklopku 5 m Broj polov
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Konstrukcija
ravni utikač na ravnu sklopku
Standard utičnice
deutsch
Priključna strana A
njemačka utičnica, ravna
Priključna strana B
njemački utikač, ravan
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (40,99 € / komad)
40,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
DT2S-G-BK5M-PUR/0,75-DT2P-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Konstrukcija
ravni utikač na ravnu sklopku
- Standard utičnice
deutsch
- Priključna strana A
njemačka utičnica, ravna
- Priključna strana B
njemački utikač, ravan
- Broj polova
2
2
- Duljina kabela
5 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
8 A
- Nazivna struja - zaokružena
8 A
- Poprečni presjek priključka (maks.)
0.75 mm²
- Vanjski Ø
5 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.75 mm²
- Priključak
priključak
- Kontaktni materijal
Ni
- Površina kontakta
Ni
- Maks. presjek
0.75 mm²
IP68
- Posebne značajke
PUR plašt
bez halogena
otporan na ulje
otporan na hidrolizu
- Min. temperatura
-40 °C
- Maks. temperatura
125 °C
- Vrsta zatvaranja
zaskočno
- Proizvođač-br. dijela
70116635
- Sadržaj
1 St.
- Promjer
5 mm
- Kabel-Ø do
5 mm
- Područje kabelskog Ø
5 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,75 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629512 Pepperl+Fuchs 70116635 utični konektor za senzor/aktivator, konfekcionirani ravni utikač na ravnu sklopku 5 m Broj polov
Upute za rad i sigurnost
Upute za rad i sigurnost 2629512 Pepperl+Fuchs 70116635 utični konektor za senzor/aktivator, konfekcionirani ravni utikač na ravnu sklopku 5 m Broj polov
Opis
Priključni kabel Deutsch utičnica ravno na Deutsch utikač ravni, 2-polni, PUR kabel crni, duljina: 5 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: Deutsch konektor
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 2
- konektor 2
- Priključak: utikač
- Dizajn: Deutsch konektor
- Izvedba: ravno
- Zasun: zasun
- Broj polova: 2
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: maksimalno 8 A po kontaktu
- usklađenost
- Stupanj zaštite: EN 60529
- Bez halogena: IEC 60754-1
- Otpornost na ulja: IEC 60881:404
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 125 °C (-40 ... 257 °F)
- Kabel, fiksni: -40 ... 85 °C (-40 ... 185 °F)
- Kabel, fleksibilan: -25 ... 85 °C (-13 ... 185 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Zaštita od vibracija: dostupna
- Vrsta zaštite: IP68
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer plašta: 5 mm
- polumjer savijanja:> 8 x promjer kabela, pokretni |> 4 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 50 N / 300 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 2
- Presjek žice: 0,75 mm 2 / 18 AWG
- Boja žice: Žica 1: smeđa | Žica 2: plava
- Struktura jezgre: 42 x 0,15 mm Ø
- Dužina: 5 m
- Skraćenica kabela: Li 9Y 11Y 2 x 0,75
- Materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Tijelo ručke: PA, crna
- Kontaktna površina: Ni
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- UV otpornost: da
- Otpornost na kemikalije: dobra
- Otpornost na ulje: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
