Name: Pepperl+Fuchs 456705 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 1.5 m Br
Brand: Pepperl+Fuchs
SKU: 2629686
Availability: BackOrder

Tehnički podaci

Tip: V11-G-BK1,5M-PUR-U-V3-GM

Vrsta proizvoda: utični konektor za senzor/aktivator, konfekcionirani

Konstrukcija: ravni utikač na ravnu sklopku

Priključna strana A: M12 utičnica, ravna

Priključna strana B: M8 utikač, ravan

Broj polova: 3
3

Duljina kabela: 1.5 m

Materijal plašta: PUR

Nazivni napon: 60 V/DC

Nazivna struja: 3 A

Nazivna struja - zaokružena: 3 A

Vanjski Ø: 4.3 mm

Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje): 0.34 mm²

Priključak: M12 utičnica

Tip navoja, strana za priključivanje: M12 x 1

Vrsta navoja, kabelski priključak i montaža: M12 x 1

Kodiranje: A

Kontaktni materijal: Au

Površina kontakta: Au

: IP68
IP69
IP67

Posebne značajke: pripremljen za energetski lanac

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta zatvaranja: navojno

Proizvođač-br. dijela: 456705

Sadržaj: 1 St.

Promjer: 4.3 mm

Bežična funkcija punjenja: ne

Promjer kabela: 0,34 mm²

UKCA: da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2629686 Pepperl+Fuchs 456705 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 1.5 m Br

Upute za rad i sigurnost

Upute za rad i sigurnost 2629686 Pepperl+Fuchs 456705 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 1.5 m Br

Opis

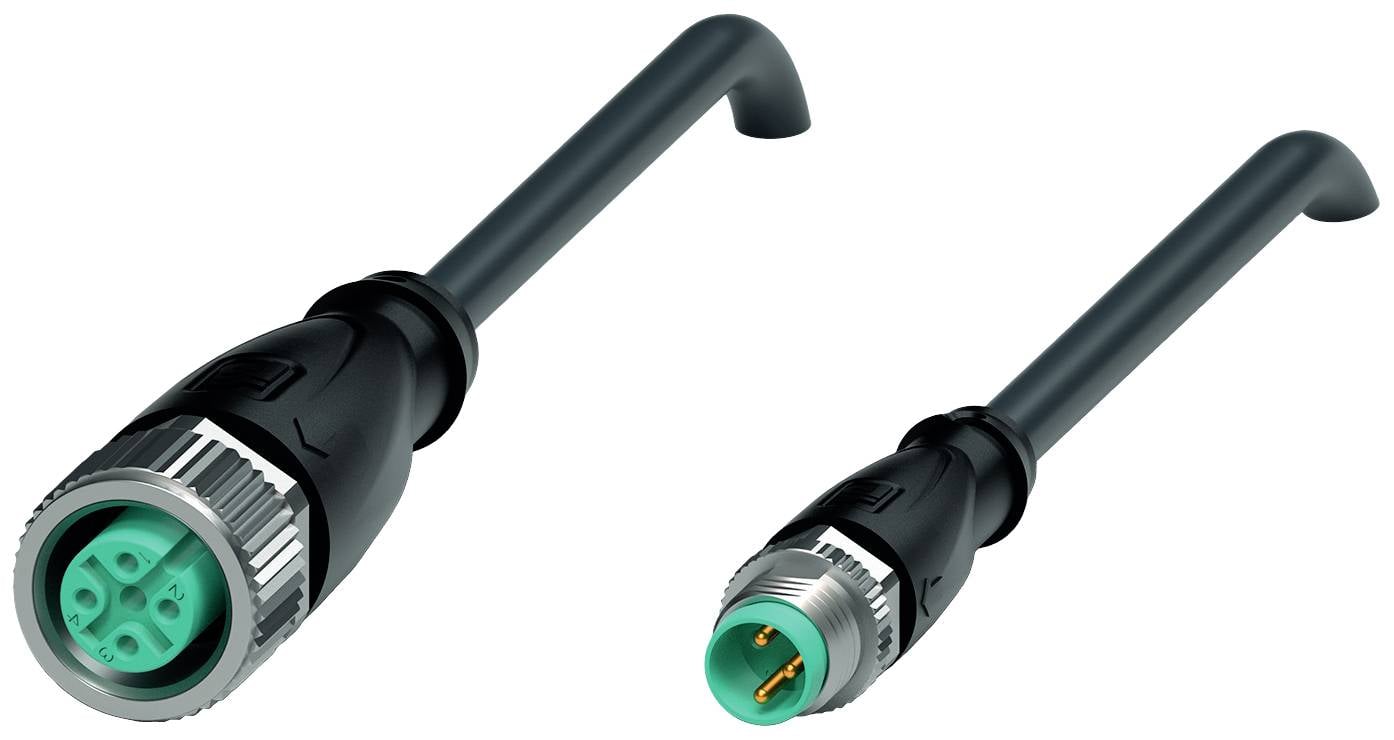

Priključni kabel, M12 do M8, PUR kabel 3-polni, duljina: 1,5 m

Ovaj tekst je strojno preveden.

Izvedba

Opći podaci
konektor 1
Priključak: utičnica
Dizajn: M12
Izvedba: ravno
Zaključavanje: vijčani spoj
Broj polova: 3
Kodiranje: A-kodirano
konektor 2
Priključak: utikač
Dizajn: M8
Izvedba: ravno
Zaključavanje: vijčani spoj
Broj polova: 3
Kodiranje: A-kodirano
električni podaci
Radni napon: Max 48VAC / 60VDC
Radna struja: Max 3A
usklađenost
Stupanj zaštite: EN 60529
Utični spoj: M12 x 1 konektor: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
Zapaljivost: UL 1581; EN 60332-2-2
Bez halogena: IEC 60754-1
Odobrenja i certifikati
UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
Okolišni uvjeti
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194 °F)
Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
Stupanj onečišćenja: 3
mehanički podaci
konektor 1
Moment pritezanja: 0,6 Nm
Zaštita od vibracija: dostupna
Sklop alata: Uzdužni nabor
Ciklusi parenja: min. 100
Stupanj zaštite: IP67 / IP68 / IP69
konektor 2
Moment pritezanja: 0,4 Nm
Zaštita od vibracija: dostupna
Sklop alata: Uzdužni nabor
Ciklusi parenja: min. 100
Zaštita: IP67
Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
Promjer omotača: 4,3 mm
polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
Usko prianjanje jakne: maksimalno 80 N / 300 mm
Boja plašta: crna (slično RAL 9005)
Broj jezgri: 3
Presjek žice: 0,34 mm 2
Boja žice: Žica 1: smeđa | Žica 3: plava | Žica 4: crna
Struktura jezgre: 42 x 0,1 mm Ø
Dužina: 1,5 m
Skraćenica kabela: Li 9Y 11Y 3 x 0,34
Prikladnost vučnog lanca
Ciklusi vučnog lanca: min. 5000000
Brzina kretanja: maksimalno 3,3 m/s
Udaljenost putovanja: maksimalno 5 m
Ubrzanje: maksimalno 5 m/s 2
Torzijski ciklusi: min. 1.000.000
Torzijsko naprezanje: ±180°/m
Materijal
LABS sloboda: da
Bez halogena: da
Konektor
Rebrasti vijčani spoj: lijevani cink, poniklan
Tijelo ručke: TPU, crna
Kontaktna površina: Au
Zapaljivost: V-2
Kabel
Plašt: PUR na bazi polietera
Izolacija žile: PP
UV otpornost: da
Otpornost na kemikalije: dobra
Otpornost na ulje: da
Otpornost na rashladno mazivo: da
Otpornost na mikrobe: da
Otpornost na hidrolizu: da
Zapaljivost: FT2
