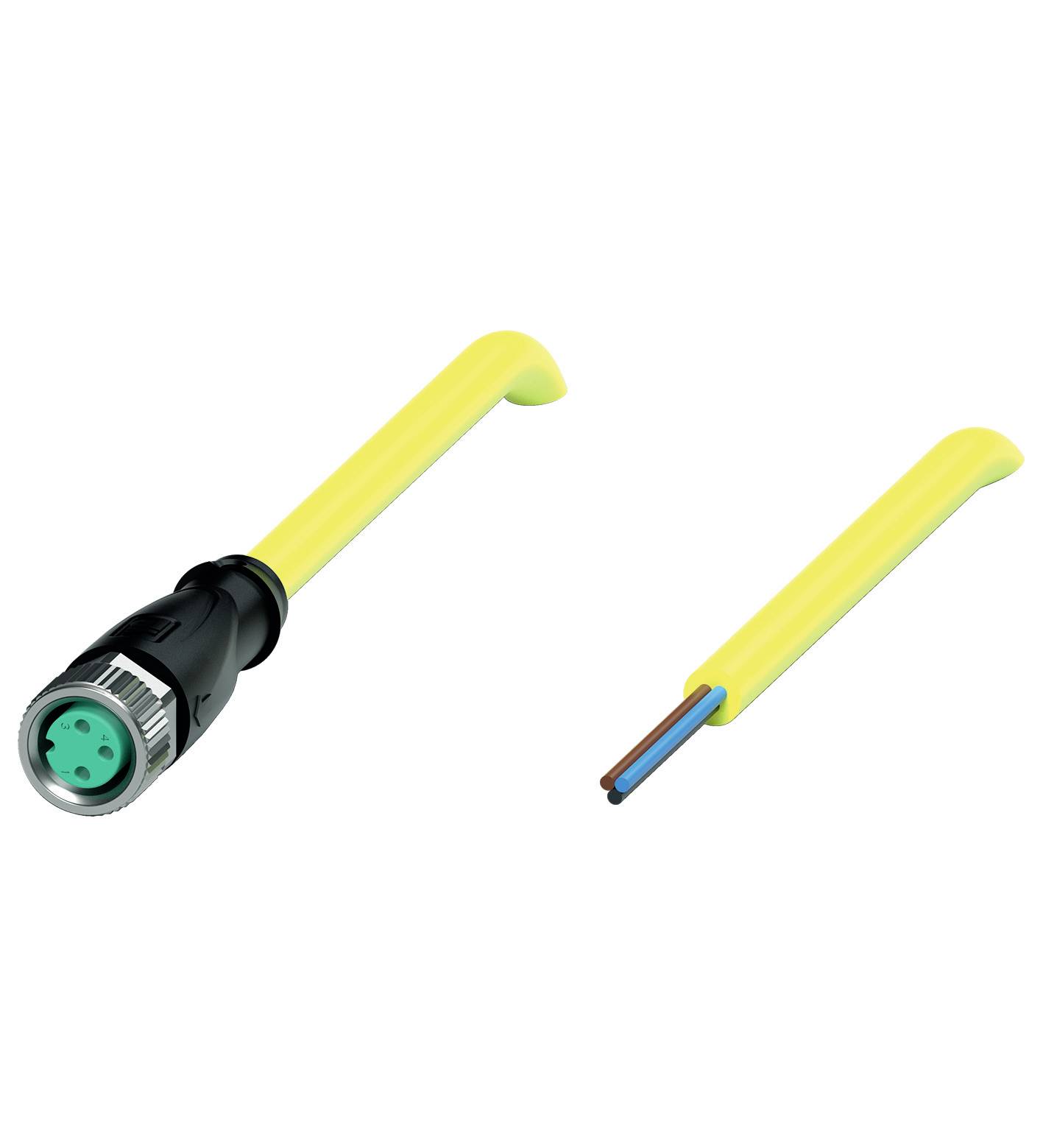

Slika slična
Pepperl+Fuchs 456515 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 5 m Broj polova: 3 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M8 utičnica, ravna
Priključna strana B
kabel, otvoreni kraj
Broj polova
3
Duljina kabela
5 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (27,99 € / komad)
27,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V3-GM-YE5M-PVC-U
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M8 utičnica, ravna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
3
- Duljina kabela
5 m
- Materijal plašta
PVC
- Nazivni napon
60 V/DC
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M8 x 1
- Vrsta navoja, kabelski priključak i montaža
M8 x 1
- Kodiranje
A
- Kontaktni materijal
Au (zlato)
- Površina kontakta
Au (zlato)
- Maks. presjek
0.34 mm²
IP68
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
456515
- Sadržaj
1 St.
- Promjer
4.3 mm
- Kabel-Ø do
4.3 mm
- Područje kabelskog Ø
4.3 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2631513 Pepperl+Fuchs 456515 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 5 m Broj polova: 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2631513 Pepperl+Fuchs 456515 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 5 m Broj polova: 3 1 St.
Opis
Kabelska utičnica, M8, 3-polna, PVC kabel, duljina: 5 m, žile: 3 x 0,34 mm2
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M8
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 3A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Zapaljivost: UL 1581, IEC 60332-1-2
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (kabel)
- UL broj datoteke: E231213
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -25 ... 80 °C (-13 ... 176 °F)
- Kabel, pokretni: -5 ... 80 °C (23 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,4 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužni nabor i šesterokutna matica SW = 9 mm
- Ciklusi parenja: min. 100
- Vrsta zaštite: IP68
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 15 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
- Usko prianjanje jakne: maksimalno 50 N / 300 mm
- Boja plašta: žuta (slično RAL 1021)
- Broj jezgri: 3
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 19 x 0,15 mm Ø
- Dužina: 5 m
- Skraćenica kabela: Li YY 3 x 0,34
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Brtva: FKM
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Omotač: PVC
- Izolacija žile: PVC
- Zapaljivost: FT1
