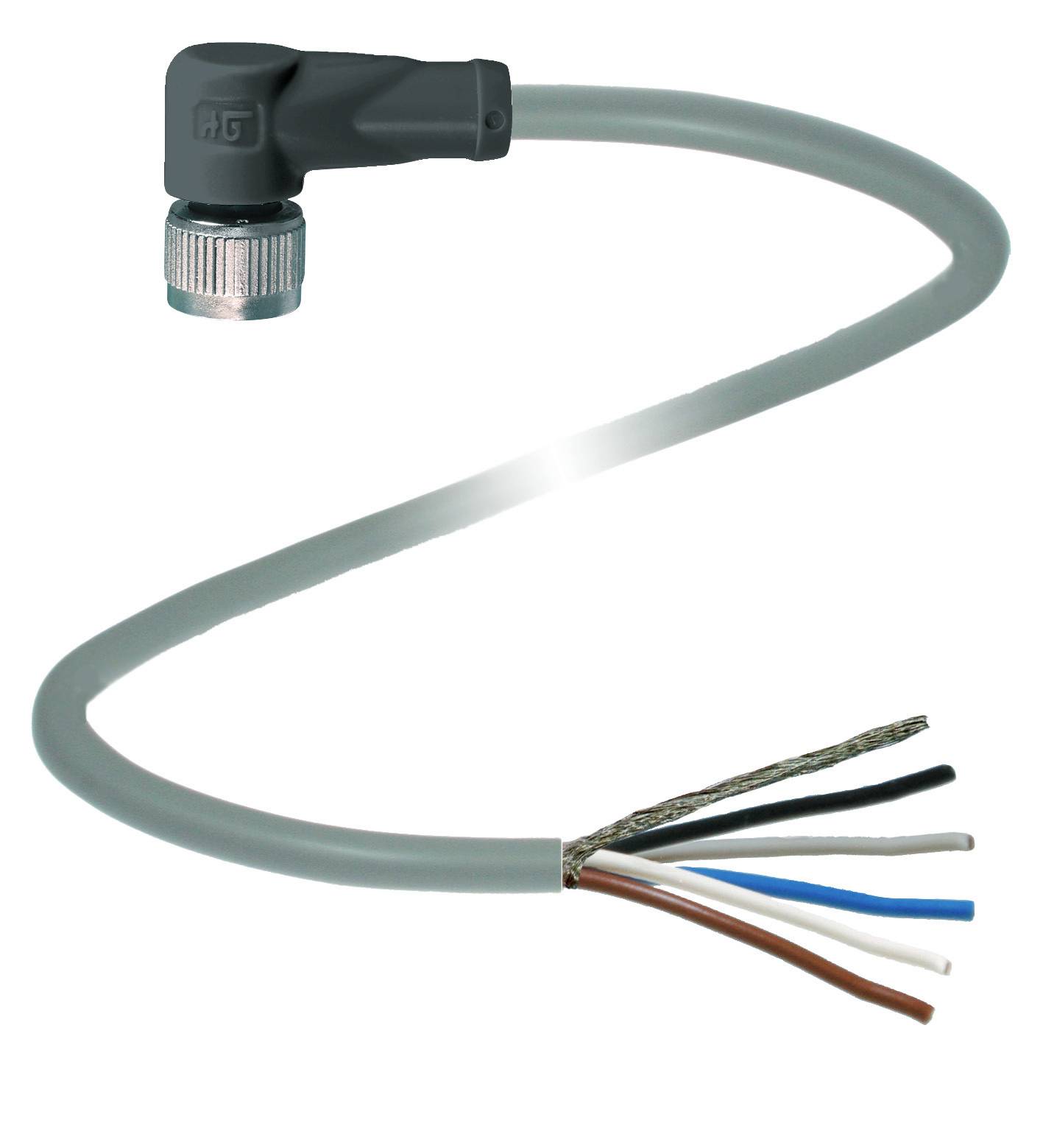

Slika slična
Pepperl+Fuchs 253355 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utičnica, kutna
Priključna strana B
kabel, otvoreni kraj
Broj polova
5
Duljina kabela
15 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (99,99 € / komad)
99,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V15-W-15M-PVC-ABG
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utičnica, kutna
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
5
- Duljina kabela
15 m
- Materijal plašta
PVC
- Nazivni napon
60 V/DC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.8 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utičnica
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au
- Površina kontakta
Au
- Maks. presjek
0.34 mm²
IP67
IP68
IP69
- Posebne značajke
oklopljen
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
253355
- Sadržaj
1 St.
- Promjer
4.8 mm
- Kabel-Ø do
4.8 mm
- Područje kabelskog Ø
4.8 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630866 Pepperl+Fuchs 253355 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630866 Pepperl+Fuchs 253355 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 15 m Broj polova: 5 1 St.
Opis
Kabelska utičnica, M12, 5-polna, oklopljena, PVC kabel, duljina: 15 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 5
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: IEC 60332-2-2
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -30 ... 80 °C (-22 ... 176 °F)
- Kabel, pomični: -15 ... 80 °C (5 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Oklop: oklop postavljen na vijčani spoj
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer omotača: 4,8 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 25 N / 100 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 5
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna | Žica 5: siva
- Struktura jezgre: 19 x 0,15 mm Ø
- Štit: Cu pletenica, pokositrena, 85% pokrivenosti
- Dužina: 15 m
- Skraćenica kabela: Li 9Y YM 5 x 0,34
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Omotač: PVC
- Izolacija žile: PP
- Zapaljivost: usporava plamen
