Slika slična

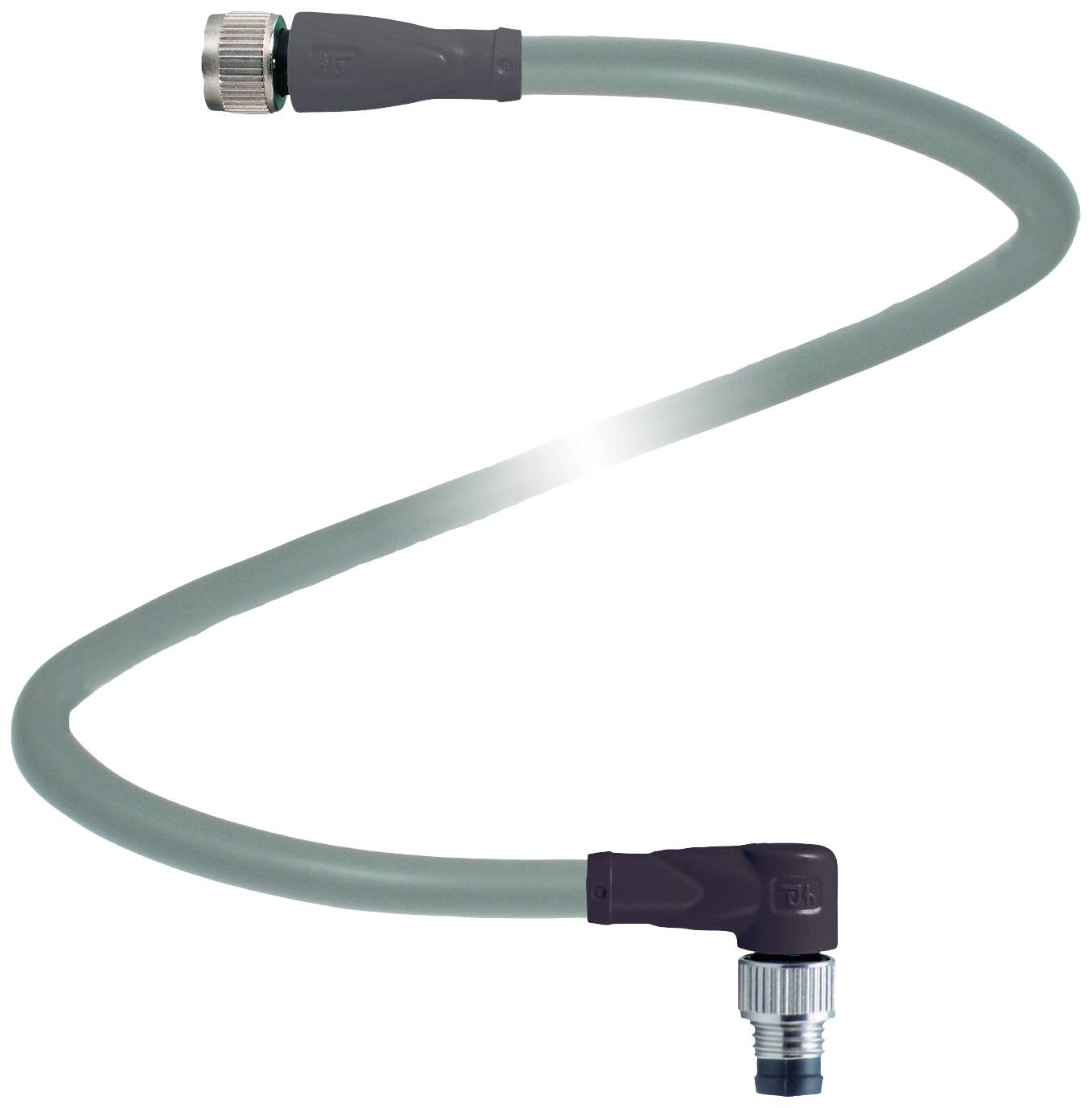

Pepperl+Fuchs 240817-0003 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 0.6 m Broj polova: 3, 3 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M8 utičnica, ravna
Priključna strana B
M8 utikač, kutni
Broj polova
3
3
Duljina kabela
0.6 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (29,99 € / komad)
29,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V3-GM-0,6M-PUR-V3-WM
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M8 utičnica, ravna
- Priključna strana B
M8 utikač, kutni
- Broj polova
3
3
- Duljina kabela
0.6 m
- Materijal plašta
PUR
- Nazivni napon
60 V/DC
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Poprečni presjek priključka (maks.)
0.25 mm²
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.25 mm²
- Priključak
M8 utikač
- Tip navoja, strana za priključivanje
M8 x 1
- Kodiranje
A
- Kontaktni materijal
zlato
- Površina kontakta
zlato
IP67
- Posebne značajke
pripremljen za energetski lanac
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240817-0003
- Sadržaj
1 St.
- Promjer
4.3 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,25 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630834 Pepperl+Fuchs 240817-0003 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 0.6 m Broj polova: 3, 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630834 Pepperl+Fuchs 240817-0003 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 0.6 m Broj polova: 3, 3 1 St.
Opis
Priključni kabel, M8, duljina: 0,6 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M8
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M8
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 3
- Kodiranje: A-kodirano
- električni podaci
- Radni napon: Max 48VAC / 60VDC
- Radna struja: Max 3A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Bez halogena: IEC 60754-1
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,4 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Zaštita: IP67
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 15 x promjer kabela, pokretni |> 8 x promjer kabela, trajno instaliran
- Čvrsto prianjanje plašta: maksimalno 80 N / 500 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 3
- Presjek žice: 0,25 mm 2
- Boja žice: Žica 1: smeđa | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 14 x 0,15 mm Ø
- Dužina: 0,6 m
- Skraćenica kabela: Li 9Y 11Y 3 x 0,25
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: maksimalno 50 / dan
- Brzina kretanja: maksimalno 0,3 m/s
- Materijal
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na kemikalije: dobra
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
