Slika slična
Pepperl+Fuchs 240790-100009 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 pod kutom 5 m Broj polova: 4, 4
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Konstrukcija
pod kutom
Priključna strana A
M12 utičnica, ravna
Priključna strana B
M12 utikač, kutni
Broj polova
4
4
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (63,99 € / komad)
63,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V1-G-BK5M-PUR-O1S-V1-W
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Konstrukcija
pod kutom
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
M12 utikač, kutni
- Broj polova
4
4
- Duljina kabela
5 m
- Materijal plašta
PUR
- Nazivni napon
250 V DC/AC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Vanjski Ø
6 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.5 mm²
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au (zlato)
- Površina kontakta
Au (zlato)
- Maks. presjek
0.5 mm²
IP67
IP68
IP69
- Posebne značajke
pripremljen za energetski lanac
- Min. temperatura
-50 °C
- Maks. temperatura
105 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240790-100009
- Sadržaj
1 St.
- Promjer
6 mm
- Kabel-Ø do
6 mm
- Područje kabelskog Ø
6 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,5 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630827 Pepperl+Fuchs 240790-100009 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 pod kutom 5 m Broj polova: 4, 4
Upute za rad i sigurnost
Upute za rad i sigurnost 2630827 Pepperl+Fuchs 240790-100009 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 pod kutom 5 m Broj polova: 4, 4
Opis

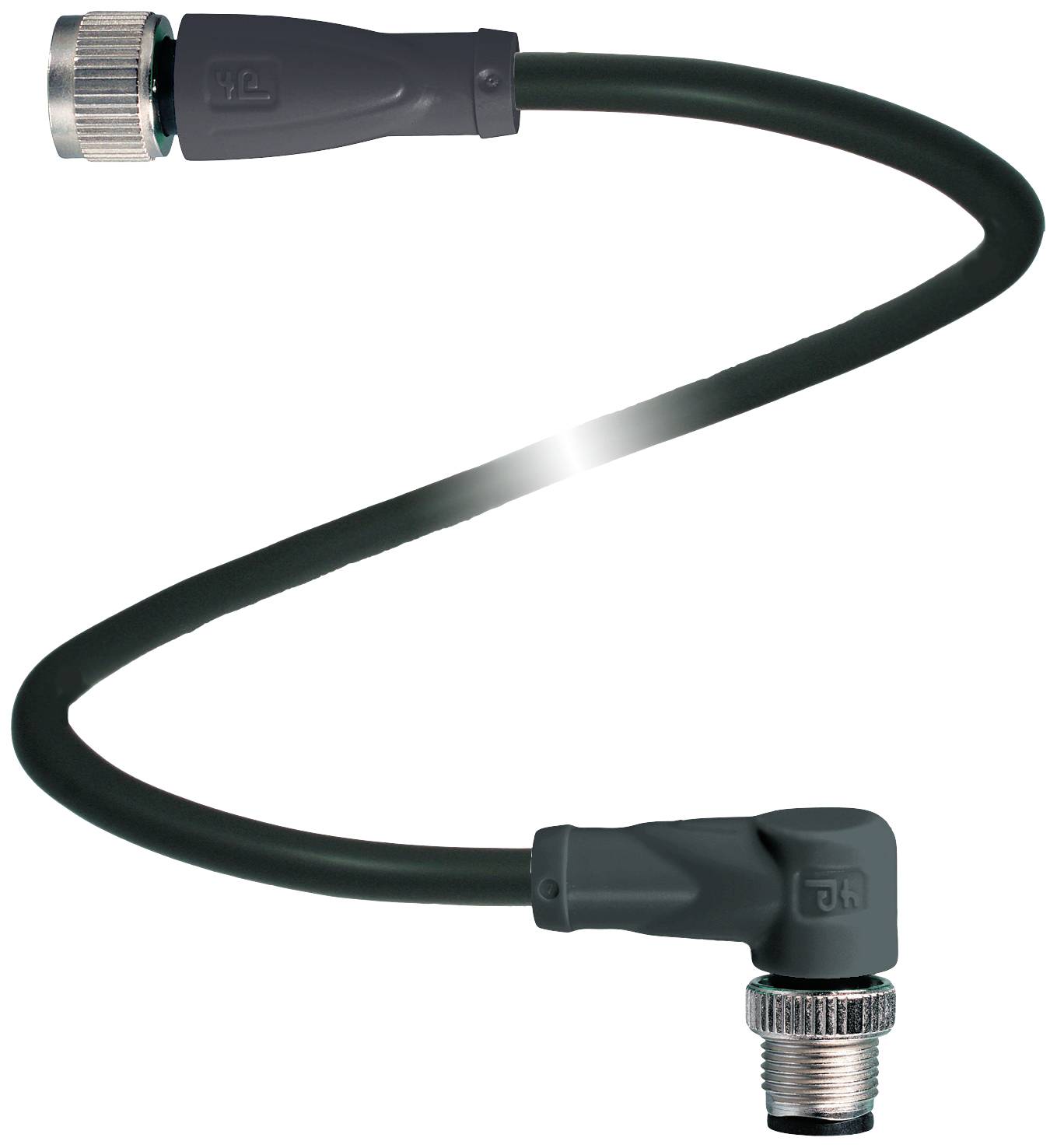

Priključni kabel M12 utičnica ravno na M12 utikač; kutni A-kodirani, 4-pinski, PUR kabel, crni; zaštićen, UL-odobren, pogodan za vučne lance, vanjski; Duljina: 5m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: kutna
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- UL broj datoteke: E231213
- električni podaci
- Radni napon: Max 250V AC/DC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 1581; EN 60332-2-2
- Bez halogena: DIN VDE 0472-815 / DIN EN 50267-2-1
- Otpornost na ulje: DIN EN 60811-2-1
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kabel)
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -50 ... 105 °C (-58 ... 221 °F)
- Kabel, fleksibilan: -30 ... 105 °C (-22 ... 221 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Oklop: oklop postavljen na vijčani spoj
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer plašta: 6 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
- Usko prianjanje jakne: maksimalno 80 N / 300 mm
- Boja plašta: crna (slično RAL 7021)
- Broj jezgri: 4
- Presjek žice: 0,5 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 28 x 0,15 mm Ø
- Štit: Cu pletenica, pokositrena, 85% pokrivenosti
- Dužina: 5 m
- Skraćenica kabela: Li 9Y C11Y 4 x 0,50
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: min. 2000000
- Brzina kretanja: maksimalno 3 m/s
- Udaljenost putovanja: maksimalno 10 m
- Ubrzanje: 10m/s max 2 materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- Otpornost na slanu vodu: da
- UV otpornost: da
- Otpornost na kemikalije: dobra
- Otpornost na ulje: da
- Otpornost na rashladno mazivo: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: FT2
