Slika slična

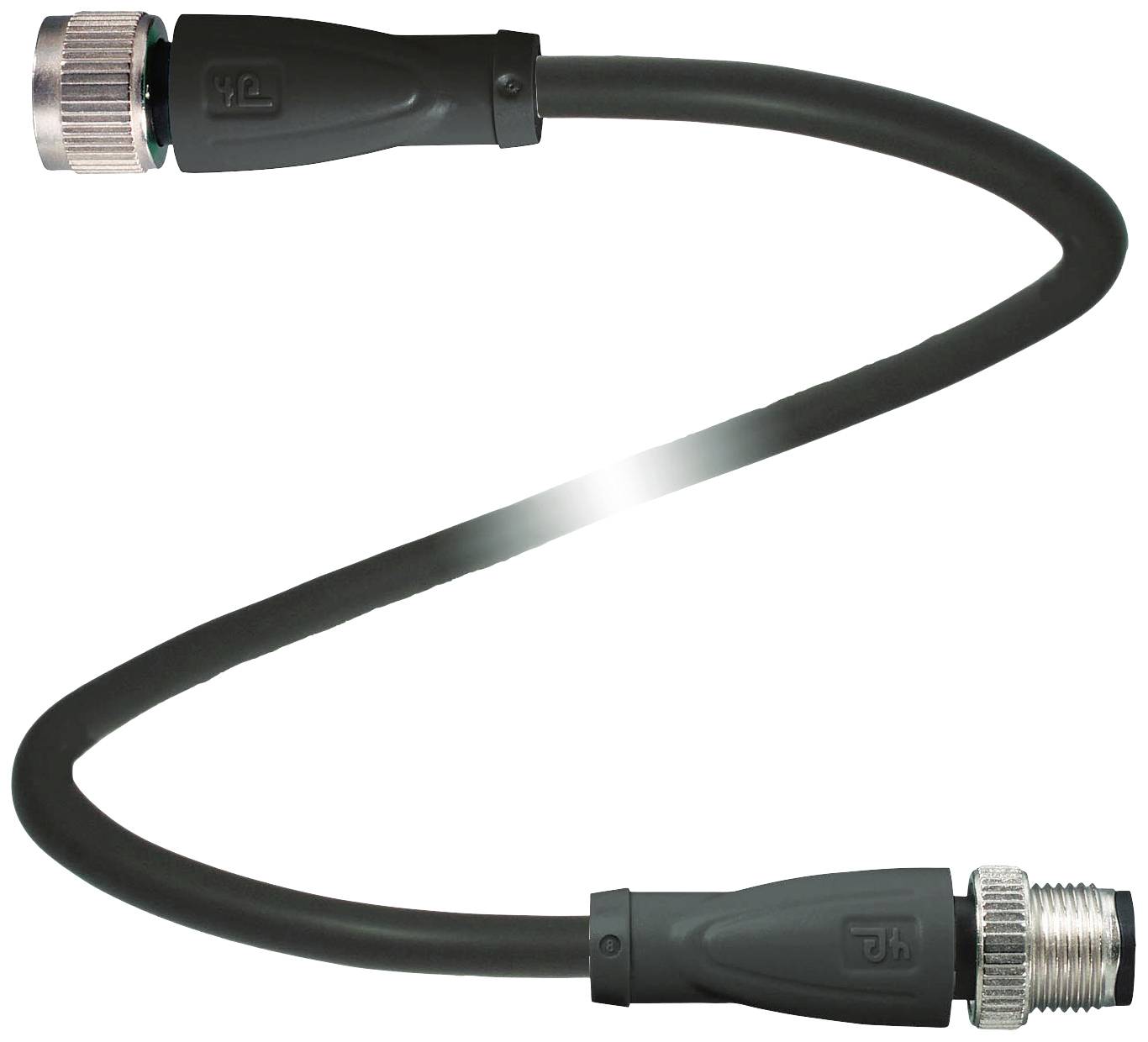

Pepperl+Fuchs 240775-100086 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 5
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Konstrukcija
ravni utikač na ravnu sklopku
Standard utičnice
i/o konektor
Priključna strana A
M12 utičnica, ravna
Priključna strana B
M12 utikač, ravan
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (73,99 € / komad)
73,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V19-G-BK5M-PVC-U-V19-G
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Konstrukcija
ravni utikač na ravnu sklopku
- Standard utičnice
i/o konektor
- Priključna strana A
M12 utičnica, ravna
- Priključna strana B
M12 utikač, ravan
- Broj polova
8
8
- Duljina kabela
5 m
- Materijal plašta
PVC
- Nazivni napon
30 V DC/AC
- Nazivna struja
2 A
- Nazivna struja - zaokružena
2 A
- Vanjski Ø
6.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
utični priključak
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Površina kontakta
Au (zlato)
IP67
IP68
IP69
- Posebne značajke
otporan na ulje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240775-100086
- Sadržaj
1 St.
- Promjer
6.3 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2629820 Pepperl+Fuchs 240775-100086 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 5
Upute za rad i sigurnost
Upute za rad i sigurnost 2629820 Pepperl+Fuchs 240775-100086 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 ravni utikač na ravnu sklopku 5
Opis
Nema više informacija
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 8
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 8
- Kodiranje: A-kodirano
- UL broj datoteke: E231213
- električni podaci
- Radni napon: Max 30V AC/DC
- Radna struja: 2A max
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: UL 758 / 1581, IEC 60332-1-2
- Otpornost na ulje: DIN EN 60811-2-1
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 2464 AWM IA/B 80°C 300V FT1 (kabel)
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: Uzdužni nabor
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP67 / IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer omotača: 6,3 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno ugrađen
- Usko prianjanje jakne: maksimalno 50 N / 300 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 8
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: bijela | Žica 2: smeđa | žica 3: zelena | Žica 4: žuta | Žica 5: siva | Žica 6: ružičasta | Žica 7: plava | Jezgra 8: crvena
- Struktura jezgre: 42 x 0,1 mm Ø
- Dužina: 5 m
- Skraćenica kabela: Li Y YM 8 x 0,34
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Omotač: PVC
- Izolacija žile: PVC
- Otpornost na ulje: da
- Zapaljivost: FT1
