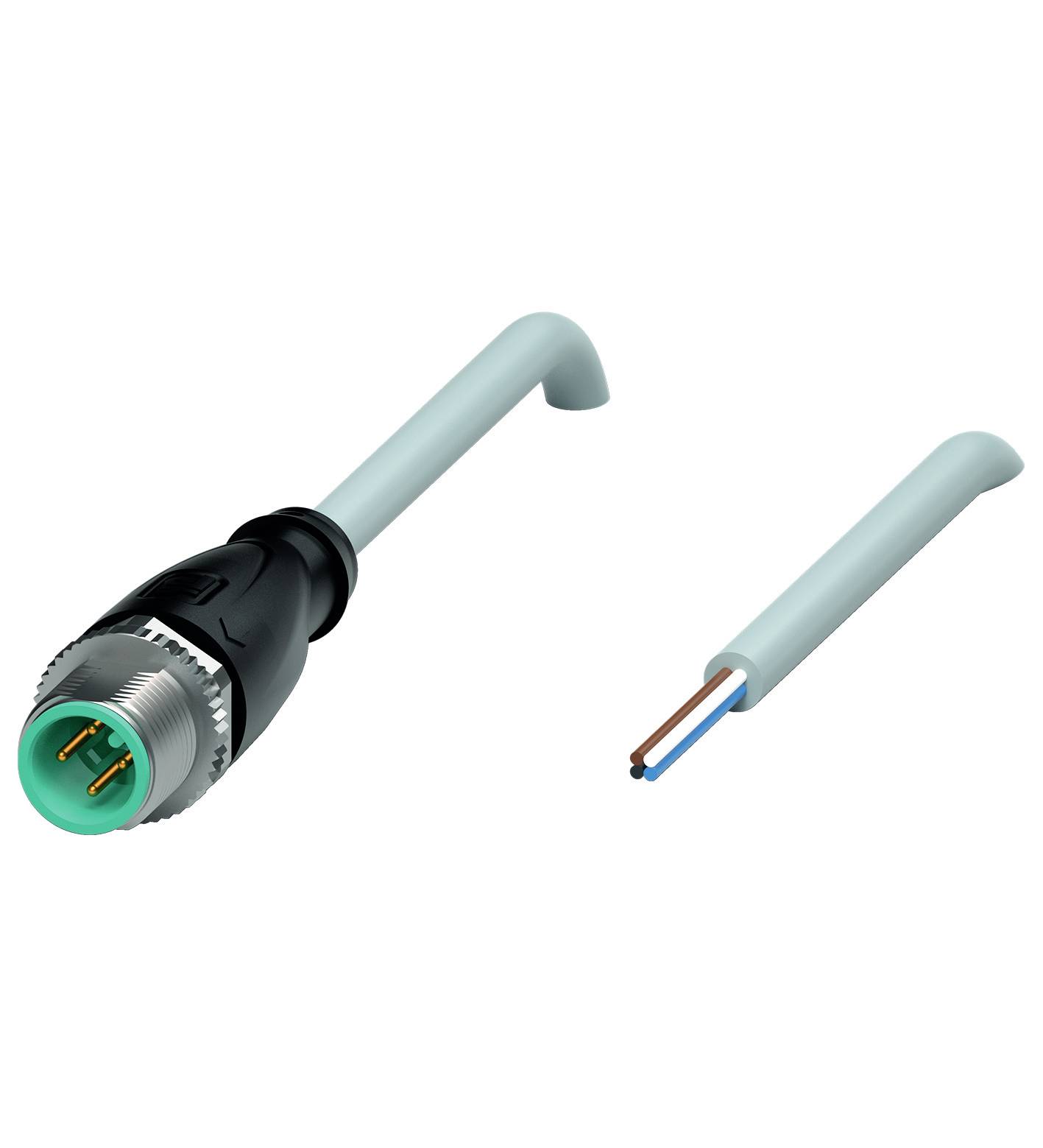

Slika slična
Pepperl+Fuchs 240771-0024 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 4 1 St.
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Priključna strana A
M12 utikač, ravan
Priključna strana B
kabel, otvoreni kraj
Broj polova
4
Duljina kabela
0.5 m
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (20,99 € / komad)
20,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V1S-G-0,5M-PVC
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Priključna strana A
M12 utikač, ravan
- Priključna strana B
kabel, otvoreni kraj
- Broj polova
4
- Duljina kabela
0.5 m
- Materijal plašta
PVC
- Nazivni napon
250 V DC/AC
- Nazivna struja
4 A
- Nazivna struja - zaokružena
4 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.8 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
priključak
- Tip navoja, strana za priključivanje
M12 x 1
- Vrsta navoja, kabelski priključak i montaža
M12 x 1
- Kodiranje
A
- Kontaktni materijal
Au (zlato)
- Površina kontakta
Au (zlato)
IP68
IP69
- Posebne značajke
A kodirano
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
240771-0024
- Sadržaj
1 St.
- Promjer
4.8 mm
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630745 Pepperl+Fuchs 240771-0024 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 4 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2630745 Pepperl+Fuchs 240771-0024 utični konektor za senzor/aktivator, konfekcionirani M12 x 1 0.5 m Broj polova: 4 1 St.
Opis
Kabelski konektor, M12, duljina: 0,5 m
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utikač
- Dizajn: M12
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Spajanje: slobodni kraj kabela
- električni podaci
- Radni napon: Max 250V AC/DC
- Radna struja: Max 4A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Zapaljivost: IEC 60332-2-2
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -25 ... 70 °C (-13 ... 158 °F)
- Kabel, pokretni: -5 ... 70 °C (23 ... 158 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,6 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužna nazubljena i šesterokutna matica SW = 14 mm
- Ciklusi parenja: min. 100
- Stupanj zaštite: IP68 / IP69
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 5
- Promjer omotača: 4,8 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni
- Usko prianjanje jakne: maksimalno 80 N / 300 mm
- Boja plašta: siva (slično RAL 7001)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 19 x 0,15 mm Ø
- Dužina: 0,5 m
- Skraćenica kabela: Li Y YM 4 x 0,34
- Materijal
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Omotač: PVC
- Izolacija žile: PVC
- Zapaljivost: usporava plamen
