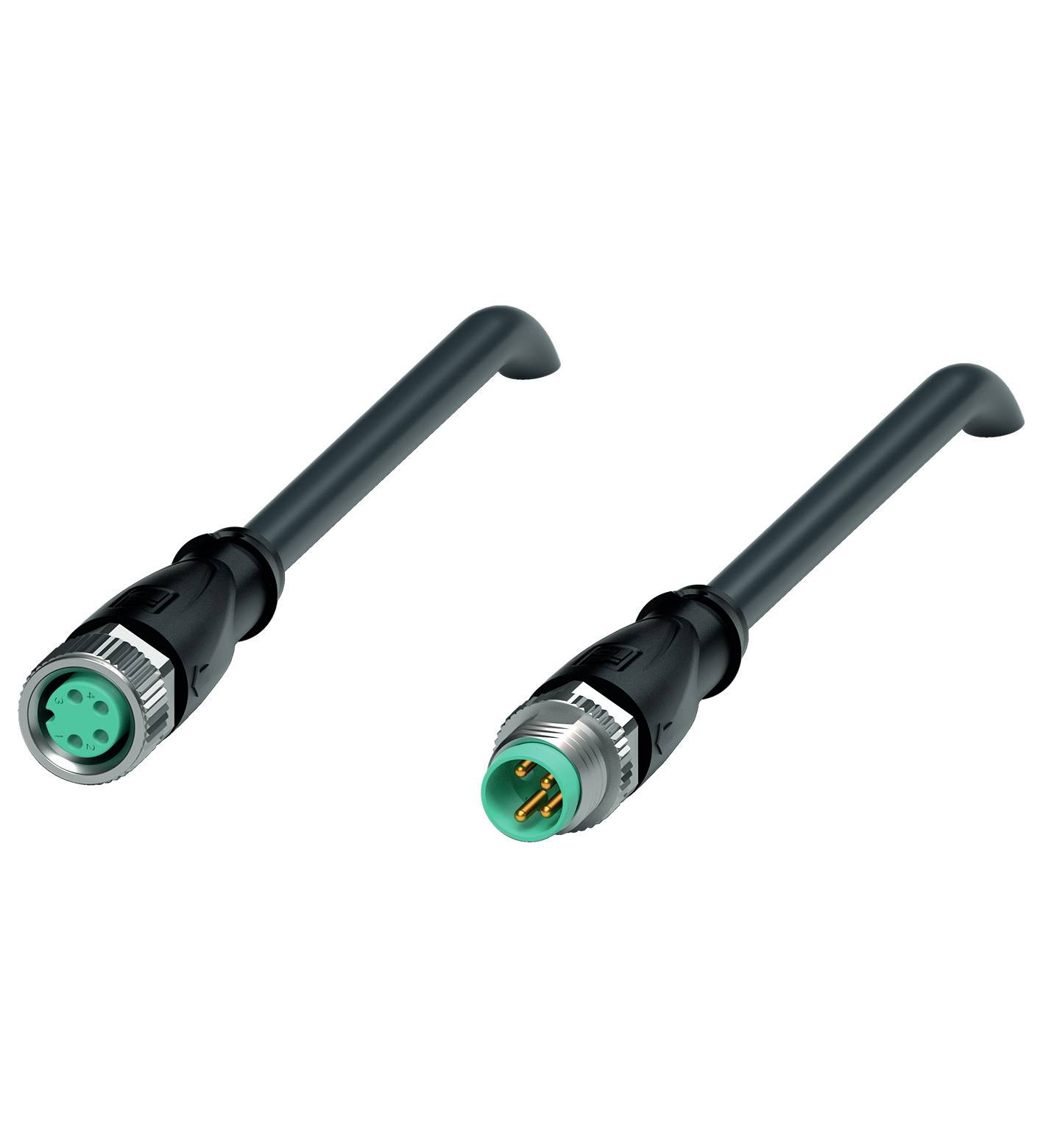

Pepperl+Fuchs 235775 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 ravni utikač na ravnu sklopku 0.3 m Bro
Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
Konstrukcija
ravni utikač na ravnu sklopku
Standard utičnice
senzorski konektor
Priključna strana A
M8 utičnica, ravna
Priključna strana B
M8 utikač, ravan
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (27,99 € / komad)
27,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
V31-GM-BK0,3M-PUR-U-V31-GM
- Vrsta proizvoda
utični konektor za senzor/aktivator, konfekcionirani
- Konstrukcija
ravni utikač na ravnu sklopku
- Standard utičnice
senzorski konektor
- Priključna strana A
M8 utičnica, ravna
- Priključna strana B
M8 utikač, ravan
- Broj polova
4
4
- Duljina kabela
0.3 m
- Materijal plašta
PUR
- Nazivni napon
30 V DC/AC
- Nazivna struja
3 A
- Nazivna struja - zaokružena
3 A
- Poprečni presjek priključka (maks.)
0.34 mm²
- Vanjski Ø
4.3 mm
- Poprečni presjek voda (Senzorsko/aktivatorsko ožičenje)
0.34 mm²
- Priključak
kabel s priključkom
- Tip navoja, strana za priključivanje
M8 x 1
- Vrsta navoja, kabelski priključak i montaža
M8 x 1
- Kodiranje
A
- Kontaktni materijal
zlato
- Površina kontakta
zlato
- Maks. presjek
0.34 mm²
IP68
- Posebne značajke
pripremljen za energetski lanac
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta zatvaranja
navojno
- Proizvođač-br. dijela
235775
- Sadržaj
1 St.
- Promjer
4.3 mm
- Kabel-Ø do
4.3 mm
- Područje kabelskog Ø
4.3 mm (max)
- Bežična funkcija punjenja
ne
- Promjer kabela
0,34 mm²
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2630916 Pepperl+Fuchs 235775 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 ravni utikač na ravnu sklopku 0.3 m Bro
Upute za rad i sigurnost
Upute za rad i sigurnost 2630916 Pepperl+Fuchs 235775 utični konektor za senzor/aktivator, konfekcionirani M8 x 1 ravni utikač na ravnu sklopku 0.3 m Bro
Opis
Priključni kabel, M8 do M8, PUR kabel, 4-polni, duljina: 0,3 m, žile: 4 x 0,34 mm2
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Opći podaci
- konektor 1
- Priključak: utičnica
- Dizajn: M8
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- konektor 2
- Priključak: utikač
- Dizajn: M8
- Izvedba: ravno
- Zaključavanje: vijčani spoj
- Broj polova: 4
- Kodiranje: A-kodirano
- električni podaci
- Radni napon: Max 30V AC/DC
- Radna struja: Max 3A
- usklađenost
- Stupanj zaštite: EN 60529
- Konektor: M8 x 1 konektor: IEC 61076-2-104
- Zapaljivost: UL 1581; EN 60332-2-2
- Bez halogena: IEC 60754-1
- Odobrenja i certifikati
- UL odobrenje: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- UL broj datoteke: E231213
- Okolišni uvjeti
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fiksni: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, fleksibilan: -20 ... 80 °C (-4 ... 176 °F)
- Stupanj onečišćenja: 3
- mehanički podaci
- Konektor
- Moment pritezanja: 0,4 Nm
- Zaštita od vibracija: dostupna
- Sklop alata: uzdužni nabor i šesterokutna matica SW = 9 mm
- Ciklusi parenja: min. 100
- Vrsta zaštite: IP68
- Kabel: prema IEC/EN 60228 (DIN VDE 0295) klasa 6
- Promjer omotača: 4,3 mm
- polumjer savijanja:> 10 x promjer kabela, pokretni |> 5 x promjer kabela, trajno instaliran
- Usko prianjanje jakne: maksimalno 80 N / 300 mm
- Boja plašta: crna (slično RAL 9005)
- Broj jezgri: 4
- Presjek žice: 0,34 mm 2
- Boja žice: Žica 1: smeđa | Žica 2: bijela | Žica 3: plava | Žica 4: crna
- Struktura jezgre: 42 x 0,1 mm Ø
- Dužina: 0,3 m
- Skraćenica kabela: Li 9Y 11Y 4 x 0,34
- Prikladnost vučnog lanca
- Ciklusi vučnog lanca: min. 5000000
- Brzina kretanja: maksimalno 3,3 m/s
- Udaljenost putovanja: maksimalno 5 m
- Ubrzanje: maksimalno 5 m/s 2
- Torzijski ciklusi: min. 1.000.000
- Torzijsko naprezanje: ±180°/m
- Materijal
- LABS sloboda: da
- Bez halogena: da
- Konektor
- Vijčani spoj: lijevani cink, poniklan
- Tijelo ručke: TPU, crna
- Brtva: FKM
- Kontaktna površina: Au
- Zapaljivost: V-2
- Kabel
- Plašt: PUR na bazi polietera
- Izolacija žile: PP
- UV otpornost: da
- Otpornost na kemikalije: dobra
- Otpornost na ulje: da
- Otpornost na rashladno mazivo: da
- Otpornost na mikrobe: da
- Otpornost na hidrolizu: da
- Zapaljivost: FT2
