Name: PEM CWT 03 Ultra Mini adapter za strujna kliješta Kalibriran po (ISO) Mjerni raspon A/AC (raspon): 60 A (max) fleksibiln
Brand: PEM
SKU: 2387841

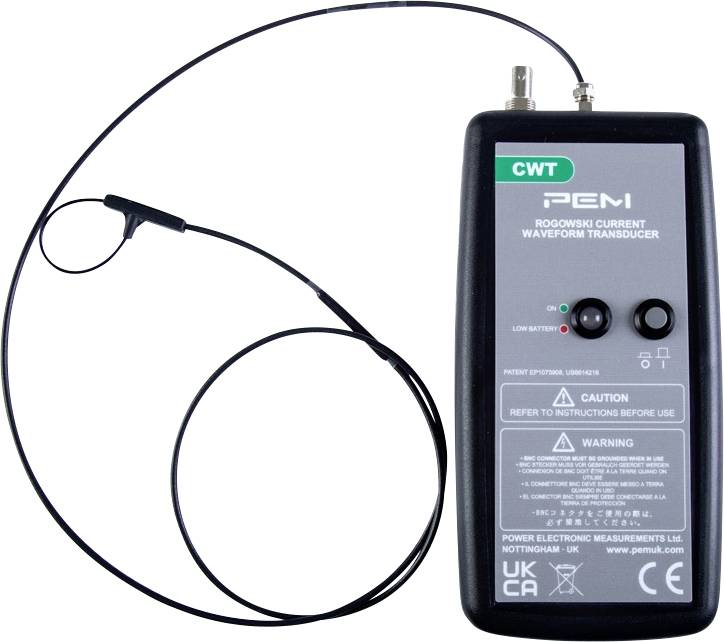

Uređaj pretvarača valnog oblika struje s priloženom sondom, označen s 'PEN', pokazujući znakove opreznosti i upozorenja.

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PEM CWT 03 Ultra Mini adapter za strujna kliješta Kalibriran po (ISO) Mjerni raspon A/AC (raspon): 60 A (max) fleksibilne

N/A
Područje otvaranja strujnih kliješta 80 mm

Više informacija

Tehnički podaci

Izlazni signal: 100 mV / A

Područje otvaranja strujnih kliješta: 80 mm

Vrsta proizvoda: adapter za strujna kliješta

Priključak B: ženski konektor BNC

: ISO

Mjerno područje mjerenja A/AC maks.: 60 A

Osnovna preciznost: 2% %

Opskrba naponom: 4 mignon baterije (AA)

dim.: (D x Š x V) 183 x 93 x 32 mm

Mjerenje struje: AC

Izlazni signal (maks.): 6 V

Širina: 93 mm

Visina: 32 mm

Dužina: 183 mm

Posebne značajke: fleksibilne

Varijante(Sve stavke su sa PDV-om, plus dostava)

Kalibriran po

Mjerno područje mjerenja A/AC maks.

PEM CWT 03 Ultra Mini adapter za strujna kliješta Kalibriran po (ISO) Mjerni raspon A/AC (raspon): 60 A (max) fleksibilne

Kataloški br.:2387841

Nije dostupno

Conrad Electronic

Ovaj proizvod

ISO

60 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

PEM CWT 015 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 30 A (max) fleksibilne

Kataloški br.:1667152

Dostava pet,30.10.

1 kom. - zaliha NjemačkaConrad Electronic

tvornički standard (vlastiti)

30 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 03 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 60 A (max) fleksibilne

Kataloški br.:1667065

Dostupno uskoro

Conrad Electronic

tvornički standard (vlastiti)

60 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 06 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 120 A (max) fleksibilne

Kataloški br.:1667153

Dostava pet,30.10.

1 kom. - zaliha NjemačkaConrad Electronic

tvornički standard (vlastiti)

120 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 1 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 300 A (max) fleksibilne

Kataloški br.:1667093

Dostupno uskoro

Conrad Electronic

tvornički standard (vlastiti)

300 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 15 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 3000 A (max) fleksibilne

Kataloški br.:1667154

Dostava pet,30.10.

1 kom. - zaliha NjemačkaConrad Electronic

tvornički standard (vlastiti)

3000 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 3 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 600 A (max) fleksibilne

Kataloški br.:2114736

Dostupno uskoro

Conrad Electronic

tvornički standard (vlastiti)

600 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.935,00 €^*

PEM CWT 30 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 6000 A (max) fleksibilne

Kataloški br.:1667066

Dostupno uskoro

Conrad Electronic

tvornički standard (vlastiti)

6000 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.329,00 €^*

PEM CWT 6 Ultra Mini adapter za strujna kliješta Mjerni raspon A/AC (raspon): 1200 A (max) fleksibilne

Kataloški br.:2114731

Dostupno uskoro

Conrad Electronic

tvornički standard (vlastiti)

1200 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2.935,00 €^*

PEM CWT 015 Ultra Mini adapter za strujna kliješta Kalibriran po (DakkS akreditirani laboratorij (dakks)) Mjerni raspon A/AC (raspon): 30 A (max) fleksibilne

Kataloški br.:2388230

Nije dostupno

Conrad Electronic

DakkS akreditirani laboratorij (dakks)

30 A

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2387841 PEM CWT 03 Ultra Mini adapter za strujna kliješta Kalibriran po (ISO) Mjerni raspon A/AC (raspon): 60 A (max) fleksibiln

Upute za rad i sigurnost

Upute za rad i sigurnost 2387841 PEM CWT 03 Ultra Mini adapter za strujna kliješta Kalibriran po (ISO) Mjerni raspon A/AC (raspon): 60 A (max) fleksibiln

Opis

Strujne petlje Rogowskog iz serije CWT Ultra Mini lako je stvoriti, praktički bez reakcija, idealne za uske instalacijske situacije, izolirane do 1200 V i neosjetljive na prekomjerne struje. Mogu se koristiti za mjerenje krivulja struje s impulsima brze struje, preklopnim rubovima ili sinusoidnim ili sinusnim krivuljama struje. Rogowski zavojnice CWT Ultra Mini serije iz PEM-a pogodne su za razvojne i ispitne zadatke na uređajima i na komponentama energetske elektronike. Kombiniraju fleksibilnu, izoliranu zavojnicu koja se lako nanosi debljine samo 1,6 mm s mogućnošću preciznog bilježenja vrlo brzih krivulja struje, bez obzira jesu li sinusne, taktirane ili impulsne.

Ovaj tekst je strojno preveden.

Izvedba

Stjecanje krivulja struje na poluvodičkim sklopkama
Razvoj, ispitivanje i održavanje energetske elektronike
Metrološko praćenje sinusoidnih visokofrekventnih struja
Mjerenje struja kvara i krivulja struje isključenja
Mjerenje impulsnih struja
Mjerenje izmjeničnih struja s komponentama visoke istosmjerne struje
Mjerenje harmonika struje
Mjerenje struje faze ili kvara u trofaznim sustavima

Isporuka uključuje

Baterije
BNC kabel 0,5 m
Upute za uporabu.

Napomene

Molimo pažljivo provjerite ispunjavaju li sve specifikacije vaše željene zahtjeve. (Duljina kabela, duljina petlje itd.). To je neophodno jer su svi cwt-ovi specifični za kupca i ne mogu se zamijeniti.
