PCE Instruments tester za instalacije VDE standard 0100
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
PCE Instruments tester za instalacije
- Višenamjenski mjerni uređaj za ispitivanje električne sigurnosti prema EN 61557 i DIN VDE0100
- Instalacijski tester s trakom za nošenje
- brzo ispitivanje na stacionarnim instalacijama
- Otpor izolacije
- Impedancija petlje greške
- promjenjivi ispitni naponi i struje kvara
- Jezici menija njemački i engleski
- RCD tipa A i AC
- Impedancija linije i petlje kvara
- Ispitivanje vodljivosti
- Napon, okretno polje i frekvencija
- Testiranje stanica za punjenje električnih vozila s dodatnim ispitnim adapterom
- uključujući ispitne vodove
Tehnički podaci
- Izmjenični napon AC
- Mjerni raspon 0 V... +550 V
- Rezolucija 1 V
- Točnost ±(2% srednje vrijednosti + 2 znamenke)
- Otpor izolacije
- Ispitni napon DC 50 V
- Mjerni raspon 0,1 M Ω ... +80 MΩ
- Razlučivost 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 80,00)
- Točnost ±(5% od mv. + 3 znamenke)
- Otpor izolacije
- Ispitni napon DC 100 V, 250 V
- Mjerni raspon 0,1 M Ω ... +199,9 MΩ
- Razlučivost 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199.9)
- Točnost ±(5% od mv. + 3 znamenke)
- Otpor izolacije
- Ispitni napon DC 500 V, 1000 V
- Mjerni raspon 0,1 M Ω ... +199,9 MΩ
- Rezolucija
- 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199.9)
- Točnost ±(2% srednje vrijednosti + 3 znamenke)
- Otpor izolacije
- Ispitni napon DC 500 V, 1000 V
- Mjerni raspon +200 M Ω ... +999 MΩ
- Rezolucija 1MΩ
- Točnost ±(10% srednje vrijednosti)
- Ispitivanje vodljivosti
- Mjerni raspon 0,1 Ω ... +20Ω
- Razlučivost 0,01Ω
- Točnost ±(3% srednje vrijednosti + 3 znamenke)
- Ispitivanje vodljivosti
- Mjerni raspon +20 Ω ... +1999 Ω
- Razlučivost 0,1 Ω (20,0 Ω ... 99,9Ω)
- 1Ω (100Ω... 1999 Ω)
- Točnost ±(5% srednje vrijednosti)
- impedancija
- Mjerni raspon 0,25 Ω ... +9999 Ω
- Razlučivost 0,01 Ω (0,20... 19.99)
- 0,1Ω (20,0... 99.9)
- 1Ω (100... 9999)
- Točnost ±(5% od mv. + 5 znamenki)
- Frekvencija
- Mjerni raspon +10 Hz ... +499,9 Hz
- Rezolucija 0,1Hz
- Točnost 0,2% + 1 znamenka
- Vrsta zaslona TFT zaslon u boji
- Veličina zaslona 3,3 inča
- Standard(i) EN61557, DIN VDE 0100
- Radno vrijeme 15 sati
- Automatsko isključivanje podesivo 0,5... 60 min.
- Automatsko isključivanje može se deaktivirati Da
- Karakteristika struje za ispitivanje RCD-a A, AC
- Struja okidanja RCD-a 650mA, 500mA, 30mA, 6mA, 300mA, 10mA, 1000mA, 100mA
- Vrijeme okidanja RCD-a 0 ... 500 ms
- Napon dodira 0... 99.9 V
- Jezik izbornika njemački, engleski
- Klasa zaštite (uređaja) IP42
- Napajanje baterija, napajanje
- Težina 1300 g
- Težina uređaja s opsegom isporuke 1750 g
- Težina uređaja uključujući opseg isporuke i vanjsko pakiranje 1930 g
- Dimenzije (D x Š x V) 250 x 135 x 107 mm
- Radni uvjeti 0... 40 °C, 95% RH
- Uvjeti skladištenja -10 ... 70 °C, 90% RH
- Vrsta proizvoda
tester za instalacije
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 600 V
CAT IV 300 V
- dim.
(D x Š x V) 250 x 135 x 107 mm
- Težina
1300 g
IP42
- Mjerno područje (VDE)
otpor
frekvencija
impedancija linije
otpornost izolacije
napon
impedancija kvara petlje
otpornost zaštitnog vodiča
klizna impedancija
zaštitni provodnik struje
- DIN standard
DIN VDE 0100
DIN EN 61557
- Vrsta prikaza
LCD
- Točnost
2 %
- Širina
135 mm
- Visina
107 mm
- Dužina
250 mm
- Postupak ispitivanja
automatsko
- Napajanje
baterijsko napajanje
strujno napajanje
- Memorija
ne
- Tip
PCE-ITE 55A
- VDE standard
0100
- Određene značajke
RCD/FI test
PV testni uređaj
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3192922 PCE Instruments tester za instalacije VDE standard 0100
Upute za rad i sigurnost
Upute za rad i sigurnost 3192922 PCE Instruments tester za instalacije VDE standard 0100
Opis
Instalacijski tester je višenamjenski mjerni uređaj koji je prikladan za ispitivanje električne sigurnosti u skladu s normama EN 61557 i DIN VDE 0100. Nudi mnoge funkcije koje su posebno dizajnirane za provjeru i procjenu električnih instalacija. Instalacijski tester može izvršiti precizno mjerenje izolacijskog otpora između dijelova pod naponom i zemlje. S posebnim funkcijama za RCD-ove, prekidači zaostale struje kontrolirani tipom A i AC mogu se učinkovito ispitati. To osigurava pravilan rad ovih vitalnih zaštitnih uređaja.

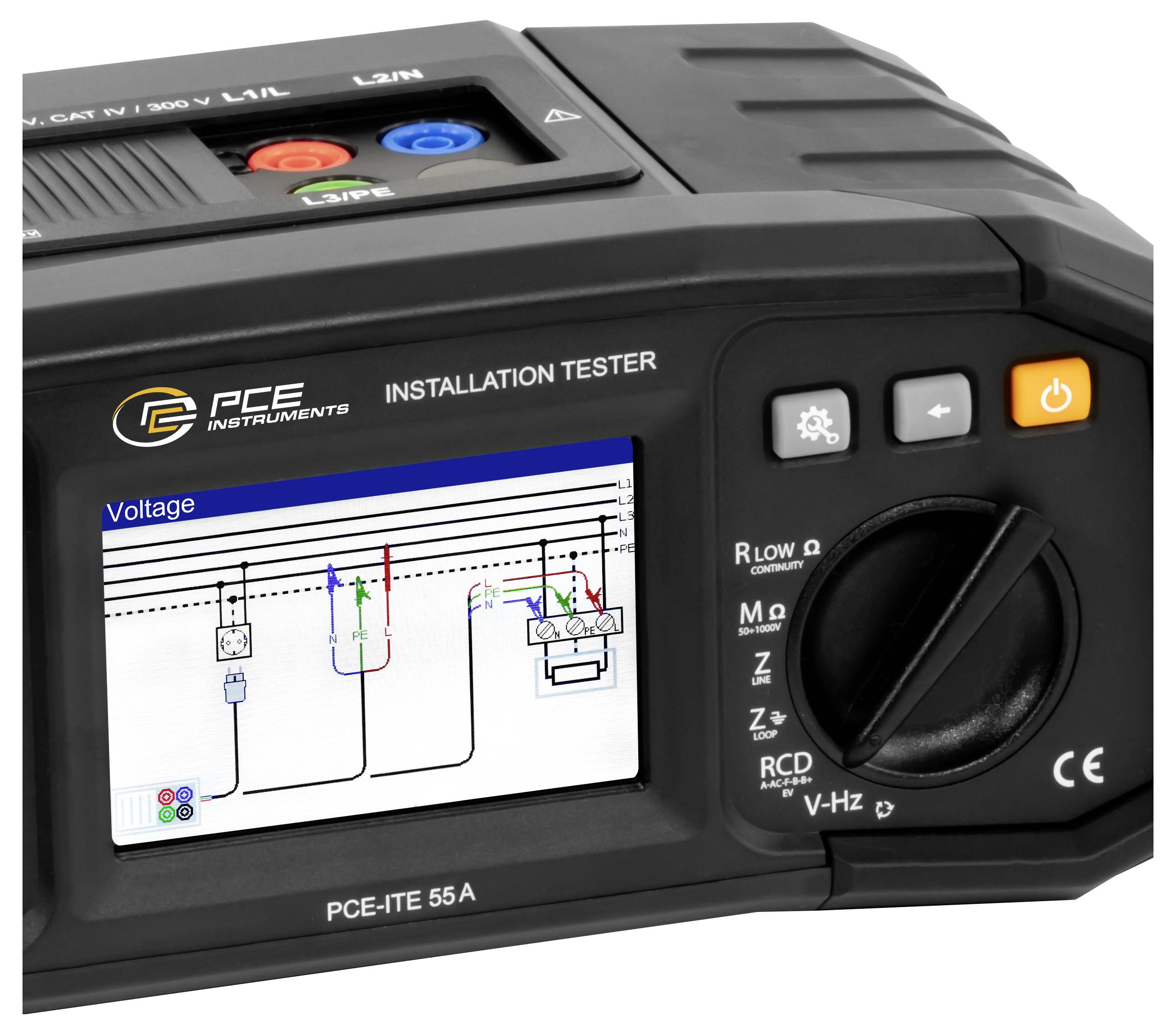

Instalacijski tester omogućuje brzo i točno mjerenje otpora petlje kako bi se osiguralo da u slučaju struje kvara postoji dovoljan otpor za sigurno isključivanje. Osim toga, mjerenje otpora zaštitnog vodiča omogućuje provjeru neprekidnosti vodiča i spojeva. Grafički prikaz ožičenja pomaže operateru da ispravno izvrši mjerenja.
Svjetlina zaslona se može podesiti u 4 razine. Podesivi ton alarma upozorava u slučaju pogreške ili prekoračenja granične vrijednosti. Podesivo vrijeme isključivanja instalacijskog testera može spriječiti nenamjerno pražnjenje baterija. Uređaj se isporučuje s ispitnim vodovima koji zadovoljavaju posebne zahtjeve CAT III / 600 V i CAT IV / 300 V.
Instalacijski tester nudi korisničko sučelje, jasne elemente prikaza i robusnu konstrukciju koja zadovoljava potrebe različitih okruženja. Pridržavajući se međunarodnih standarda, osigurava sigurnu i pouzdanu procjenu električnih instalacija prema najvišim industrijskim standardima.
S našim opcijskim adapterima za testiranje EVSE, testovi se također mogu provesti na zidnim kutijama i stanicama za punjenje električnih vozila.
Ovaj tekst je strojno preveden.
Instalacijski tester omogućuje brzo i točno mjerenje otpora petlje kako bi se osiguralo da u slučaju struje kvara postoji dovoljan otpor za sigurno isključivanje. Osim toga, mjerenje otpora zaštitnog vodiča omogućuje provjeru neprekidnosti vodiča i spojeva. Grafički prikaz ožičenja pomaže operateru da ispravno izvrši mjerenja.
Svjetlina zaslona se može podesiti u 4 razine. Podesivi ton alarma upozorava u slučaju pogreške ili prekoračenja granične vrijednosti. Podesivo vrijeme isključivanja instalacijskog testera može spriječiti nenamjerno pražnjenje baterija. Uređaj se isporučuje s ispitnim vodovima koji zadovoljavaju posebne zahtjeve CAT III / 600 V i CAT IV / 300 V.
Instalacijski tester nudi korisničko sučelje, jasne elemente prikaza i robusnu konstrukciju koja zadovoljava potrebe različitih okruženja. Pridržavajući se međunarodnih standarda, osigurava sigurnu i pouzdanu procjenu električnih instalacija prema najvišim industrijskim standardima.
S našim opcijskim adapterima za testiranje EVSE, testovi se također mogu provesti na zidnim kutijama i stanicama za punjenje električnih vozila.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- 1 x PCE-ITE 55A instalacijski tester
- 1 x ispitni kabel za EU Schuko utičnice
- 3 x ispitne žice 1m
- 3 x Savjeti za testiranje
- 3 x aligator kopče
- 1 x remen za nošenje
- 6 x 1,5V AA baterije
- 1 x certifikat tvorničke kalibracije
- 1 upute za rukovanje.
