Name: PCE Instruments Power Analyzer strujne stezaljke Kalibriran po (ISO)
Brand: PCE Instruments
SKU: 3812858
Availability: BackOrder

Mjerač stezaljke/analizator snage s mjernim vodičima ispred dokumenta certifikata umjeravanja.

Ručni analizator snage PCE-GPA 50 koji prikazuje valni oblik i mjerenja od 409,5 V i THD 1,8%, s funkcijskim i kontrolnim gumbima ispod.

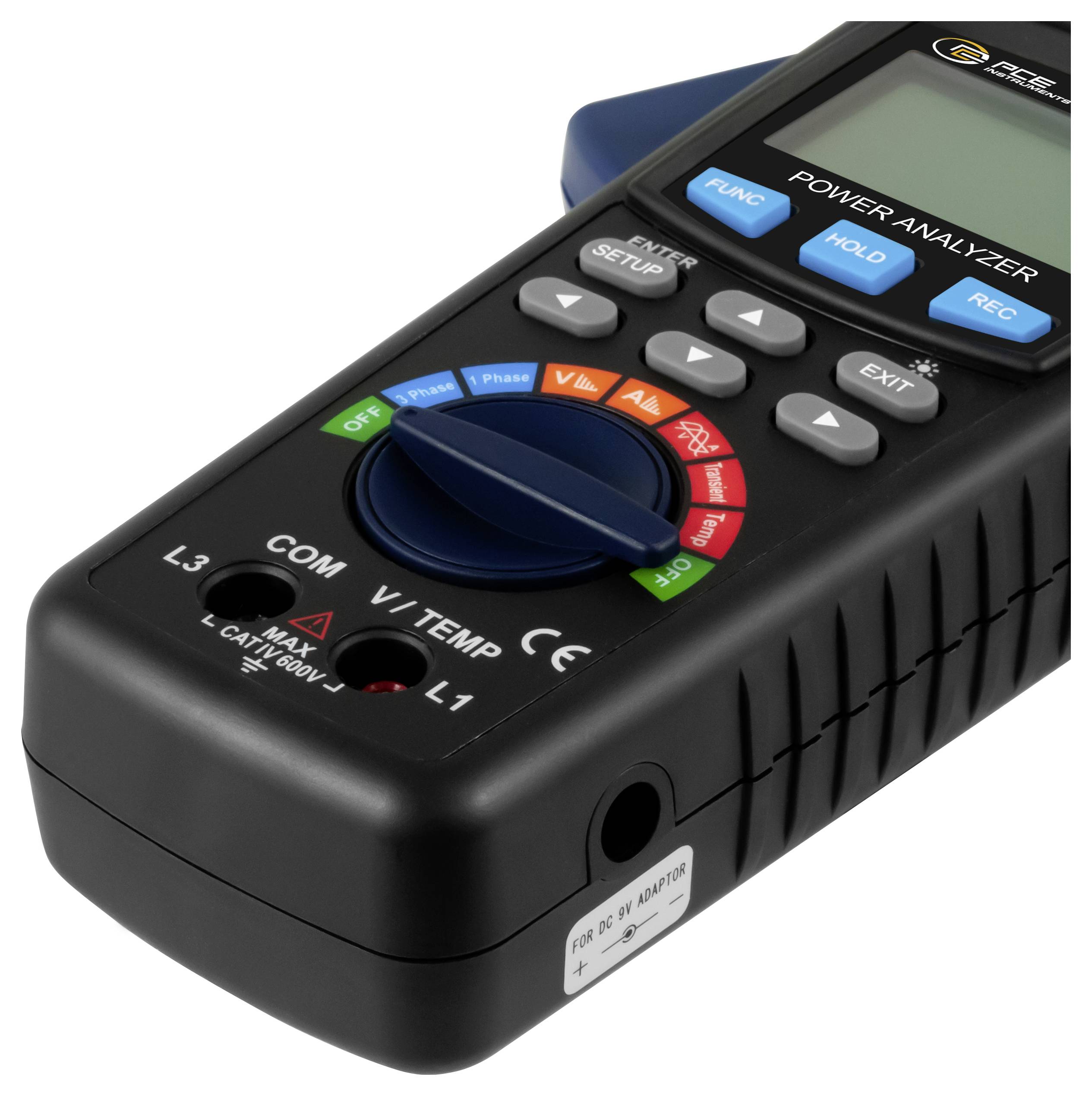

Ručni analizator snage s LCD zaslonom, rotacijskim izborom načina rada i kontrolnim gumbima, prikazan pod kutom na bijeloj pozadini.

Tehničar koristi steznu mjernu kleštu i ispitne sondeZa mjerenje električne instalacije unutar ploče opreme.

Komplet analizatora snage sa stezaljkom, ručnim mjeračem, torbia za transport, kablovima za testiranje, upustvom, stezaljkama, baterijama i malim modulom dodatne opreme.

1/5

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,12.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (1.265,00 € / komad)

1.265,00 €

uklj. PDV

samo 72,75 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Power Analyzer

Analizator snage do 2000 A
Mjerenje TRMS
Mjerenje performansi
Harmonijska analiza
Grafički zaslon s pozadinskim osvjetljenjem
Mrežno i baterijsko napajanje
Skladište podataka na Micro-SD kartici
Mjerenje za 1 i 3 faze
Mjerenje temperature termoelementom
Mjerenje napona 10 V ... 600 V AC RMS
Mjerenje struje 5 ... 2000 A AC RMS
Otvor strujnih stezaljki 50 mm
Harmonično izobličenje do 50-og reda

Više informacija

Tehnički podaci

Vrsta mjerenja: AC napon (V) Raspon mjerenja: 10 ... 600 V, rezolucija 0,1 V, točnost ±(0,5 % ... 3 znamenke)
Vrsta mjerenja: AC napon (V); Raspon mjerenja: od vrha do vrha; Rezolucija: 0,1 V; Točnost: ±(5% ...) 30 znamenki)
Vrsta mjerenja: izmjenična struja (AC) A; Raspon mjerenja: 5 ... 2000 A, rezolucija< 100 A: 0,01 A, točnost< 200 A: ±(1 % + 0,5 A)
Vrsta mjerenja: izmjenična struja AC A Rezolucija< 1000 A: 0,1 A,> 200 A: ±(1 % + 5 A)
Vrsta mjerenja: izmjenična struja (AC) A; Raspon mjerenja: od vrha do vrha; Rezolucija:> 1000 A: 1 A, točnost ±(5 % + 30 znamenki)
Mjerni raspon faktora snage (PF) 0 ... 1. Rezolucija 0,001, točnost ± 0,04
Raspon mjerenja faznog kuta -180° ... 180°, rezolucija 0,1°, točnost ± 1° x PF
Raspon mjerenja frekvencije 45 ... 65 Hz, rezolucija 0,1 Hz, točnost ± 0,2 Hz
Raspon mjerenja aktivne, reaktivne i prividne snage 0 ... 9,999 M, rezolucija 0,1 ... 0,001 M, točnost ±(1,5 % + 20 znamenki)
Mjerni raspon aktivne, reaktivne i prividne snage (W / VA / VAR), rezolucija (W / VA / VAR)
Raspon mjerenja harmonijskog AC V 1 ... 20. red 0,1 V, točnost ±(2 % + 5 znamenki)
Raspon mjerenja harmonijskog AC V 21 ... 50 redova, točnost ±(4% + 5 znamenki)
Harmonijski AC A mjerni raspon 1 ... 20. naredba, rezolucija< 100 A: 0,01 A, točnost ±(2 % + 5 znamenki)
AC rezolucija< 1000 A: 0,1 A
Raspon mjerenja izmjenične struje 21 ... 50 narudžbi, rezolucija> 1000 A: 1 A, točnost ±(4 % + 5 znamenki)
Harmonijski AC V % Mjerno područje 1 ... 20. Redoslijed, rezolucija 0,1%, točnost ±(2% + 10 znamenki)
Harmonijski AC V % mjerno područje 21 ... 50. red, rezolucija 0,1%, točnost ±(4% + 20 znamenki)
Raspon mjerenja apsolutnog harmonijskog izobličenja 0 ... 20%, rezolucija 0,1%, točnost ±(2% + 5 znamenki)
Raspon mjerenja apsolutnog harmonijskog izobličenja 20,1 ... 100%, rezolucija 0,1%, točnost ±(6% + 10 znamenki)
Mjerni raspon tipa temperature K -100 ... 199,9 °C, rezolucija 0,1 °C, točnost ±(1 % + 1 °C)
Mjerni raspon termoelementa 200 ... 1300 °C, rezolucija 1 °C, točnost ±(1 % + 2 °C)
LCD grafički zaslon
Ulazna impedancija AC V 10 MOhm
Frekvencijski raspon strujnih stezaljki 40 Hz ... 1 kHz
Kalibrirana strujna stezaljka frekvencije 45 ... 65 Hz
Zaštita od preopterećenja AC V: 720 V RMS, AC A: 2100 A
Pohrana podataka Micro-SD kartica
Frekvencija osvježavanja zaslona: 1 sekunda
Brzina pohrane podataka 2 ... 7200-ih
XLS format datoteke
Serijsko sučelje za prikaz uživo na računalu (potreban je SOFT-LUT-USB)
Napajanje: 2 x 1,5 V AA baterije, adapter za napajanje 9 V / 800 mA
Potrošnja struje 60 mA DC
Otvor kliješta 50 mm
Radni uvjeti 0 ... 50 °C / maks. 80 % rH
Težina oko 595 g
Dimenzije 280 x 106 x 47 mm

Vrsta proizvoda: strujne stezaljke

Opskrba naponom: 9 V

Visina: 280 mm

Širina: 47 mm

Dužina: 106 mm

Težina: 595 g

: ISO

Tip: Power Analyzer

dim.: (D x Š x V) 106 x 47 x 280 mm

Sučelja: DC utikač 3.5 mm
RS-232
RS-232c
USB 1.1 utikač-A
utor za microsd
mrežni utikač
utor za SD karticu
RS232 utičnica 3-polna
SD kartica
USB
serijski
USB domaćin
3-žilni
USB 2.0 utikač-A
serijsko sučelje
DC utičnica 3.5 mm
utor za minisd
USB 2.0 unutarnji utikač 4-polni
1 x USB 2.0 uređaj
1 x USB 2.0 host
letva s muškim kontaktima, 3-polna
Prikazati više

Faza prepoznavanja: ne/ne

Prikaz (detalji): Grafički LCD

Zaštitni vodič-prepoznavanje: ne/ne

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3812858 PCE Instruments Power Analyzer strujne stezaljke Kalibriran po (ISO)

Opis

Analizator snage koristi se za mjerenje struje jednofaznih ili trofaznih opterećenja. Ovaj analizator snage posebno se ističe svojim mjernim rasponom do 2000 A. Još jedna značajna značajka je grafički prikaz analizatora snage. Uz numerička mjerenja, ovdje se može prikazati i valni oblik faze iz analizatora snage. Analizator snage može se koristiti i za mjerenje napona. To omogućuje analizatoru snage da izračuna aktivnu, prividnu i reaktivnu snagu koristeći fazni kut. Osim toga, analizator snage može mjeriti i druge mrežne parametre poput energije, faktora snage i harmonika.

Uz opsežne mjerne funkcije, ovaj analizator snage odlikuje se i funkcijom bilježenja podataka. Analizator snage može pohraniti sve izmjerene vrijednosti izravno na micro SD karticu. Analizator snage napaja se s dvije AA baterije od 1,5 V. Međutim, analizator snage moguće je koristiti i s napajanjem za dugotrajna mjerenja.

Ovaj tekst je strojno preveden.

Izvedba

Izmjenični napon AC V
Izmjenična struja AC A
Faktor snage (PF)
Fazni kut
Frekvencija
Aktivna, reaktivna i prividna snaga
Harmonijski AC V
Izmjenična struja
Harmonijski AC V %
Apsolutno harmonijsko izobličenje
Termoelement tipa K za temperaturu

Isporuka uključuje

1 x PCE-GPA 50-ICA analizator snage
1 x set mjernih kabela
2 x krokodil štipaljke
1 x Micro SD memorijska kartica
1 x 9V / 800mA napajanje
2 x 1,5 V AA baterije
1 x Vrećica
1 upute za rukovanje.
1 x ISO certifikat o kalibraciji

Napomene

PCE Instruments PCE-GPA 50-ICA stezni mjerač snage, uključujući ISO certifikat o kalibraciji, dizajnirali su tehničari i inženjeri i koristi se kao ampermetar, mjerač energije, analizator snage, stezni mjerač, multimetar, ampermetarska stezna mjerač, mjerač snage, električna mjerna tehnologija, digitalni multimetar, HVAC mjerni uređaj i još mnogo toga.
