Name: PCE Instruments PCE-HFG 10K-ICA hidraulički mjerač kružne sile 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

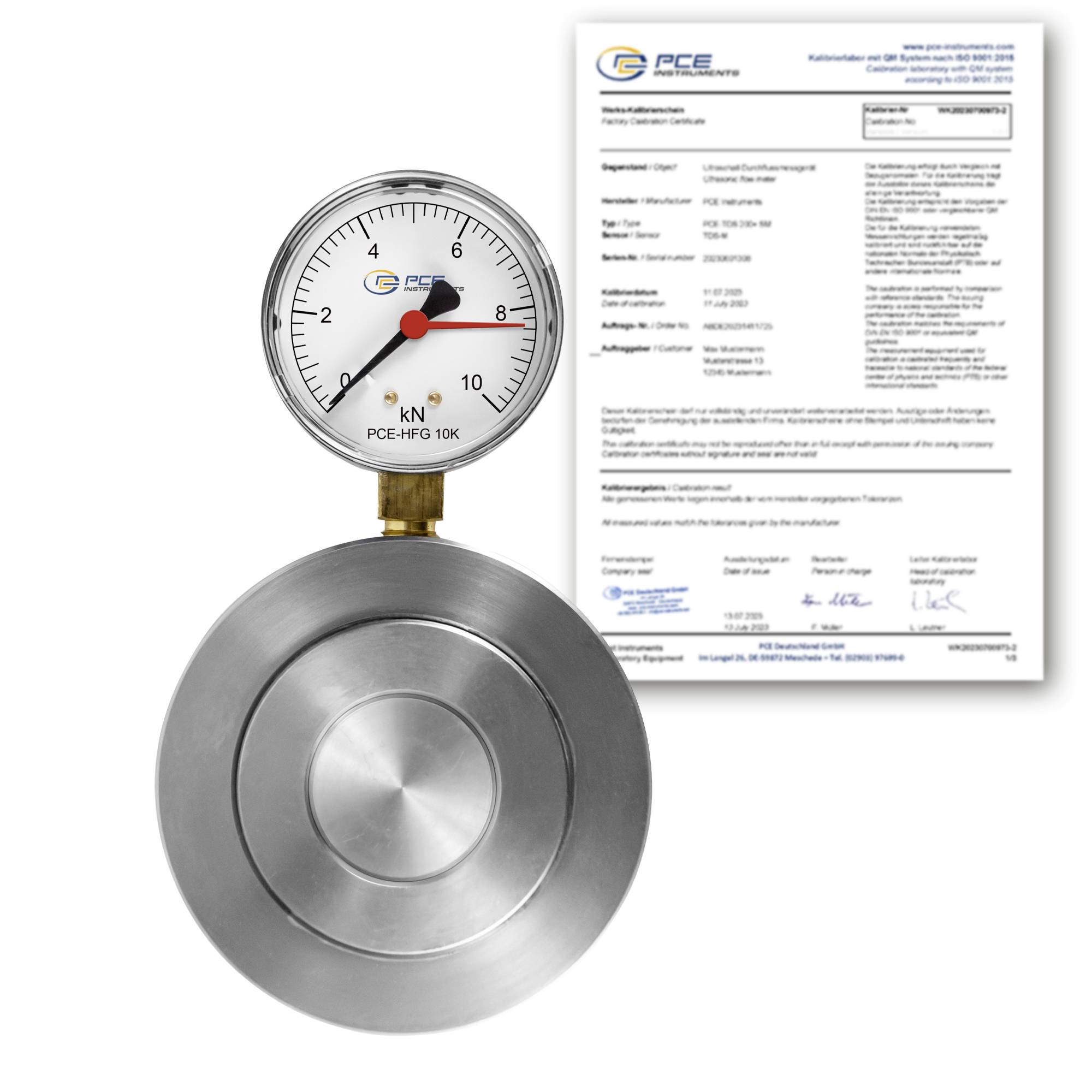

Kružni metalni mjerač sile s djelomičnom skalom i certifikacijskim dokumentom iza njega, označen PCE-HFG 10K i kN.

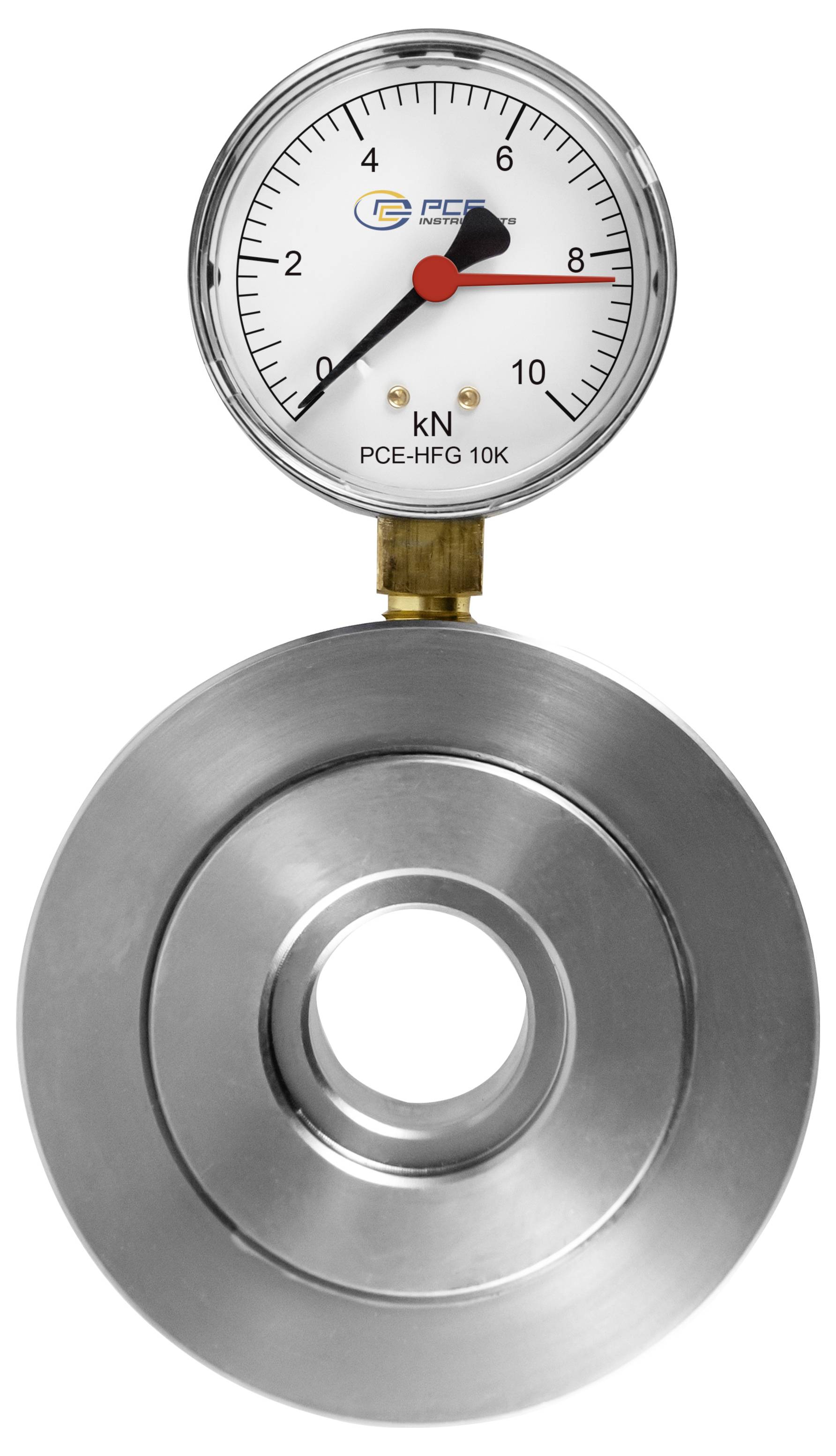

Mjerač sile s brojčanikom prikvačen na metalnoj prstenastoj ćeliji opterećenja, prikazujući mjerenje u kilonewtonima na skali od 0–10.

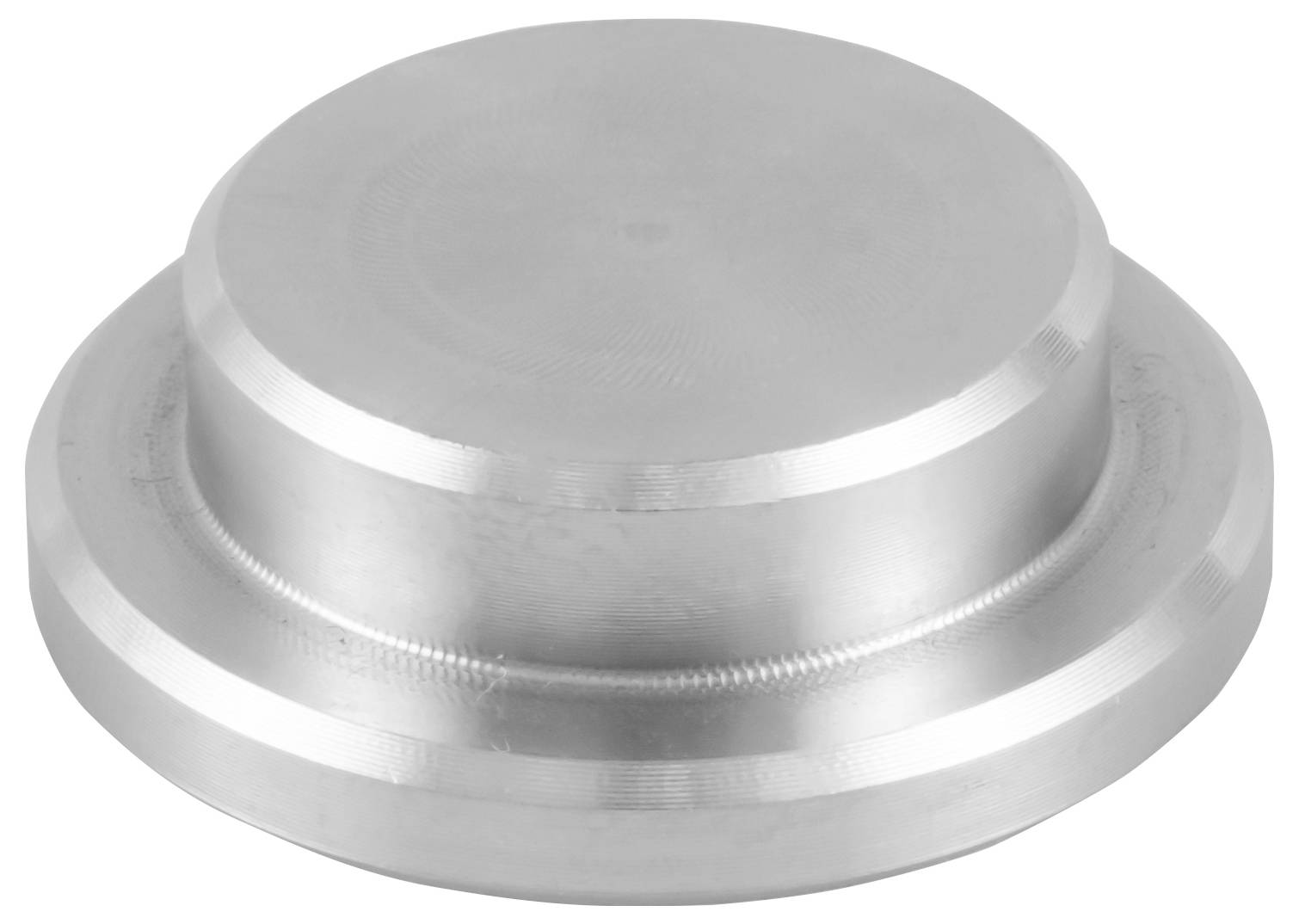

Metalna okrugla obrađena kapa ili čep sa stepenastom cilindričnom bazom, prikazana na bijeloj pozadini.

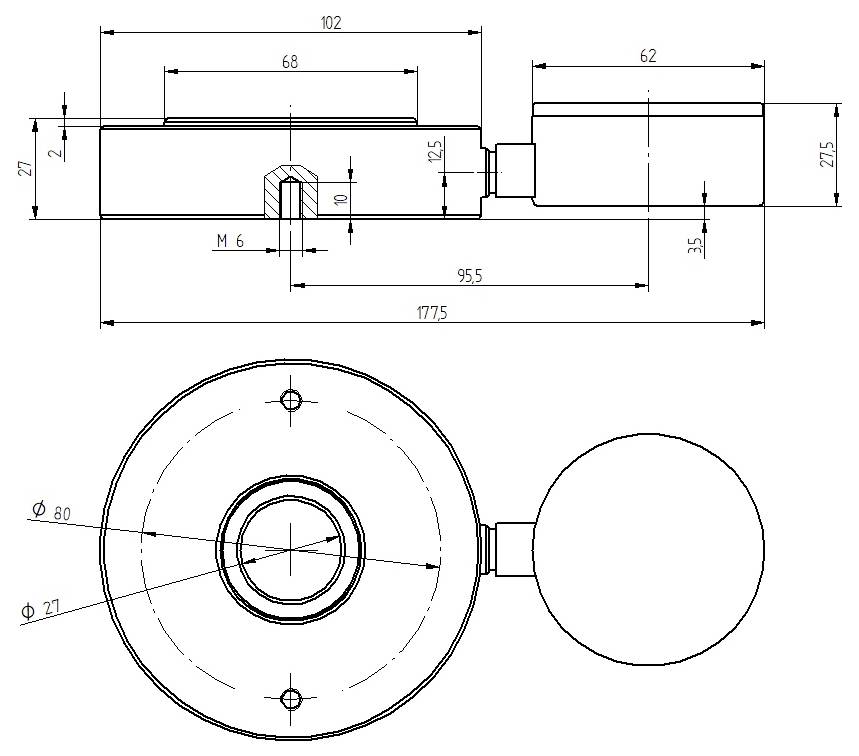

Tehnički crtež kružnog mehaničkog dijela sa bočno montiranim cilindričnim dijelom, prikazujući prednji i bočni pogled s dimenzijama i M6 navojnom rupom.

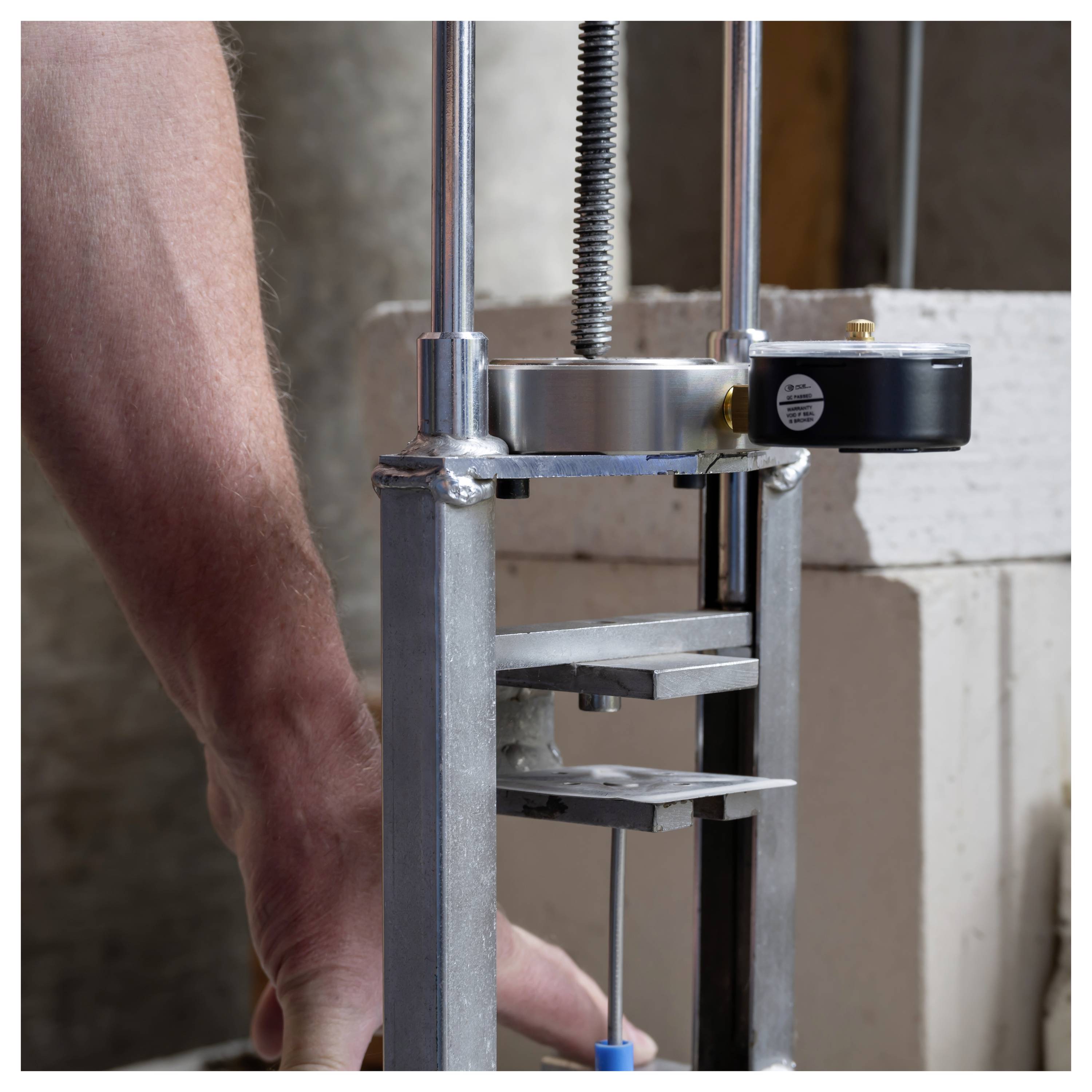

Detaljni prikaz stroja za ispitivanje pritiska s rukom osobe koja podešava uzorak ispod preše.

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava čet,07.01.2027.

Broj

kom. - zaliha Njemačka

Ukupno (925,00 € / komad)

925,00 €

uklj. PDV

samo 48,15 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments PCE-HFG 10K-ICA hidraulički mjerač kružne sile 0 - 10000 N ISO

Hidraulički pretvarač sile od nehrđajućeg čelika
Mjerenje statičkih tlačnih sila
Senzor sile prstena i pečat pritiska
Vijčani nosač za aksijalnu montažu
integrirani pokazivač povlačenja
Prikaz sile tlaka u kilonjutnima [kN]
uključujući ISO certifikat o kalibraciji

Više informacija

Tehnički podaci

Vlast
Mjerni raspon 0 ... 10000 N
Rezolucija 200 N
Točnost ±1,95% vE
Opći tehnički podaci
Jedinica(e) kN
Vrsta zaslona: bez zaslona
Senzor hidrauličke sile
Montažne rupe: 2 x M6
Dimenzije zaslona: Ø55 mm, duljina hidrauličkog crijeva: 100 cm
Klasa zaštite (uređaj) IP52
Radni uvjeti 0 ... 50 °C, 20 ... 90% relativne vlažnosti
Uvjeti skladištenja -10 ... 60 °C, 20 ... 90% relativne vlažnosti
Dimenzije (D x Š x V x D) 175 x 100 x 28 x 55 mm
Težina 1600 g

Vrsta proizvoda: hidraulički mjerač kružne sile

Prikaz: analogni

Mjerno područje sile (maks.): 10000 N

: ISO

dim.: (D x Š x V) 175 x 100 x 28 mm

Težina: 1.6 kg

Rezolucija (jakost): 200 N

Osnovna preciznost ±: 1.85 %

Mjerno područje - sila: 0 - 10000 N

Mjerno područje sile (min.): 0 N

Širina: 100 mm

Visina: 28 mm

Dužina: 175 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3812859 PCE Instruments PCE-HFG 10K-ICA hidraulički mjerač kružne sile 0 - 10000 N ISO

Upute za rad i sigurnost

Upute za rad i sigurnost 3812859 PCE Instruments PCE-HFG 10K-ICA hidraulički mjerač kružne sile 0 - 10000 N ISO

Opis

Hidraulički pretvornik sile temelji se na načelu da se sila koja djeluje na tlačni klip mjeri hidraulički. Generirani hidraulički tlak prikazuje se hidrauličkim pretvaračem sile na skali u kilonjutnima. S integriranim indikatorom otpora, naš hidraulički pretvarač sile može prikazati odgovarajuću maksimalnu izmjerenu vrijednost.

Još jedna posebna značajka hidrauličkog pretvarača sile je otvor prstena od 27 mm. Ovaj otvor prstena omogućuje mjerenja s hidrauličkim pretvaračem sile na, na primjer, vodilicama, osovinama i vijcima, na primjer, hidraulične preše. Pomoću umetljivog klipnog adaptera, hidraulički pretvarač sile može se u nekoliko sekundi pretvoriti iz uređaja za mjerenje sile prstena u uređaj za mjerenje sile klipa. Zbog toga je hidraulički pretvarač sile fleksibilan u svojoj primjeni.

Hidraulički pretvarači sile koriste se svugdje gdje djeluju sile koje je potrebno izmjeriti. Hidraulički pretvornik sile stoga je idealan za mjerenja održavanja i radove podešavanja, na primjer, na industrijskim strojevima.
