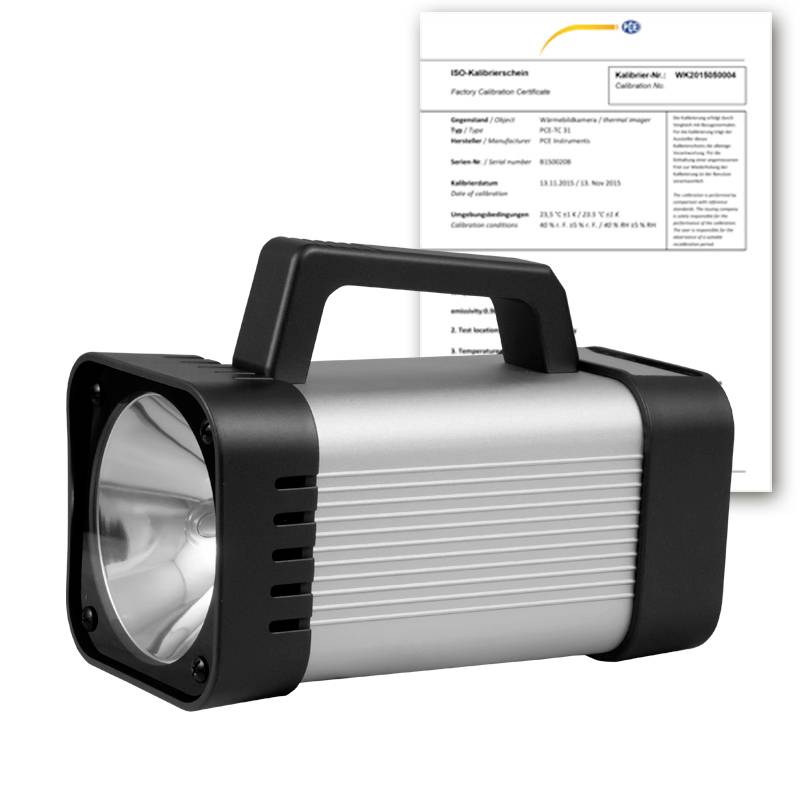

PCE Instruments PCE-DSX 20-ICA stroboskop

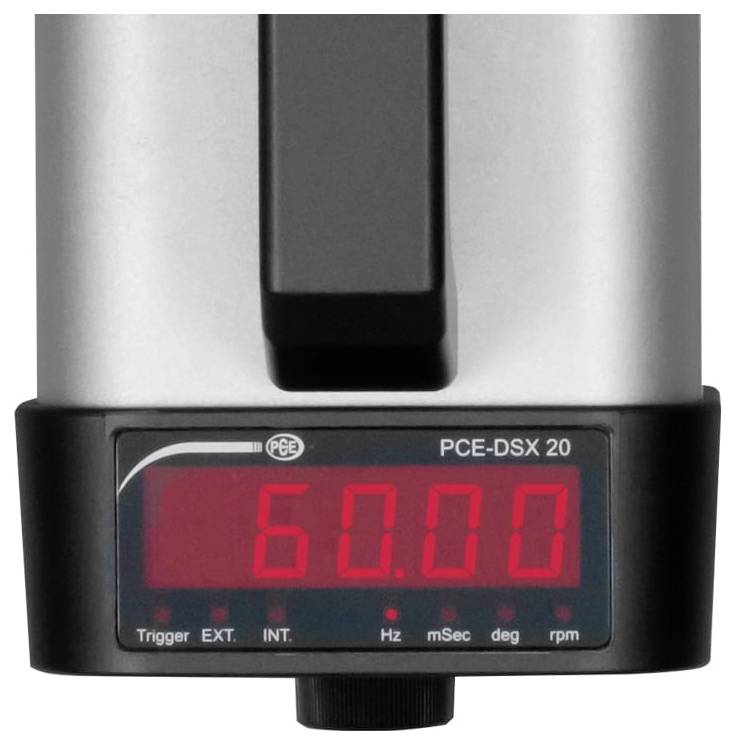

Digitalni stroboskop se uglavnom koristi za mjerenje brzine vrtnje ili vibracija ili za promatranje kretanja. Ovaj digitalni stroboskop ima mali dizajn i lagan je. To znači da se digitalni stroboskop može praktično koristiti čak i za mjerenja na teško dostupnim mjestima. Ovaj uređaj je idealan alat za praktičara. Frekvencija bljeskanja se podešava rotirajućim gumbom na digitalnom stroboskopu i prikazuje na digitalnom zaslonu. Neprekidni rad je lako moguć s digitalnim stroboskopom.

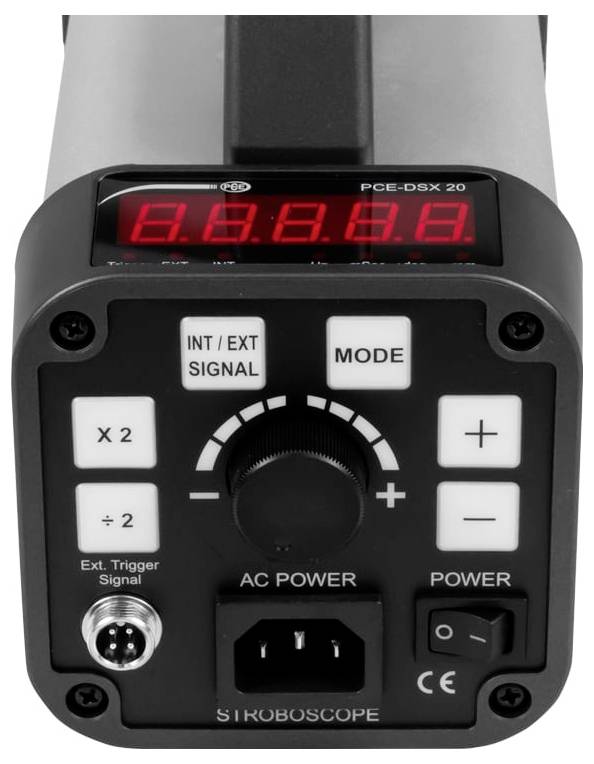

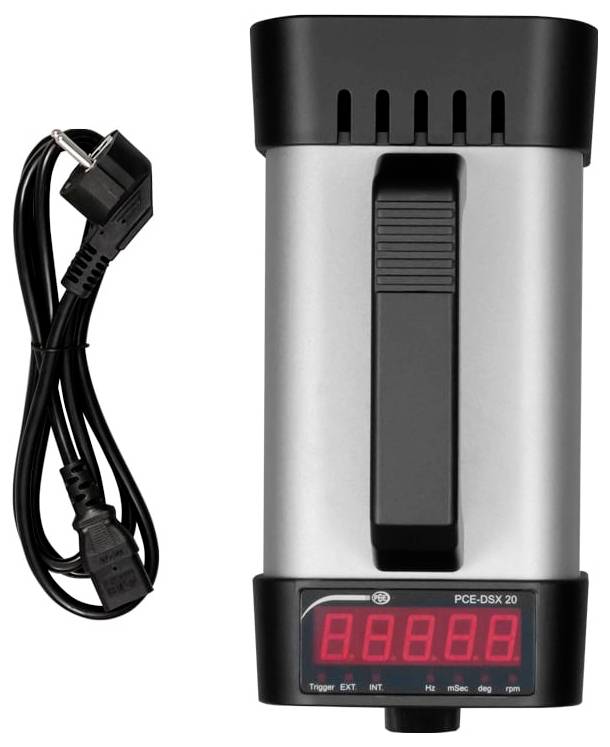

Uređaj također ima okidački ulaz koji omogućuje vanjsko okidanje ili sinkronizaciju. Napajanje je osigurano putem mrežnog kabela. Pola ili dvostruka brzina vrtnje može se odabrati putem tipkovnice.

Područja primjene
Ovaj digitalni stroboskop idealan je alat za servisere i osoblje za održavanje industrijskih postrojenja i strojeva. Provjerite brzinu, glatkoću ili napravite vidljive pogreške koje ne možete vidjeti golim okom - dovedite procese do vizualnog zastoja.

Stroboskop je godinama dokazao svoju vrijednost u mnogim industrijskim procesima, kao i u istraživanju i razvoju:

- na punionicama i strojevima za etiketiranje pivovara i proizvođača mineralne vode

- na papiru i tiskarskim strojevima: Digitalni stroboskop se ovdje koristi za detekciju registra pri brzinama iznad 60 m/min. Staza se prije namotavanja pregledava digitalnim stroboskopom. Digitalni stroboskop je vrlo dobar u vizualnom prikazivanju čak i najmanjih procesnih pogrešaka, poput pulsacija. Sljedeća slika je snimljena na dugoj žici stroja za papir. Sve trake i vakuumske čašice ispod sita koje su se protezale duž tih traka radile su savršeno, osim jedne. To se, naravno, nije vidjelo vizualno. Digitalni stroboskop omogućio je identifikaciju izvora pogrešaka u vrlo finim oznakama na gotovom papiru.

- na tkalačkim strojevima u tekstilnim tvornicama

- u automobilskoj industriji

- na strojevima i motorima velike brzine: Digitalni stroboskop se intenzivno koristi za određivanje brzine vrtnje, kao što se može vidjeti na susjednoj slici. To se često koristi za provjeru ili usporedbu brzine vrtnje velikih brzih strojeva s podacima iz sustava upravljanja procesom ili vrijednošću brzine prikazanom na digitalnom zaslonu, koja obično dolazi električno iz pogona. Osim toga, osovina se provjerava na koncentričnost. Stoga je digitalni stroboskop idealan alat za pregled motora, osovina, pogonskih remena, cilindara... ukratko, svega što se okreće tijekom rada.

- u ventilacijskim sustavima u industriji klimatizacije

- na valjaonicama traka u čeličnoj industriji

- gdje god se koriste rotirajući dijelovi ili u proizvodnim procesima s velikim količinama, digitalni stroboskop je idealan alat.

Napomena o sprječavanju nezgoda pri korištenju digitalnog stroboskopa:
Svi objekti koji se optički zaustave digitalnim stroboskopom kreću se velikom brzinom. Stoga uvijek održavajte sigurnu udaljenost i ne dodirujte ispitivani objekt.

Opće upute za korištenje digitalnog stroboskopa
Prikazane slike ilustriraju kako pravilno koristiti digitalni stroboskop za generiranje točnih vrijednosti ili optimalne statične slike, ili što je uzrok, na primjer, dvostruke brzine vrtnje (220 okretaja u minuti umjesto 110 okretaja u minuti). Ispravan postupak se općenito primjenjuje, iako se ovdje raspravlja samo o primjeru pogona i pogonskog vratila. Prilikom pregleda samo jednog remenskog pogona, lako je postići vizualni zastoj (uvijek postoji neka karakteristična točka na koju možete postaviti digitalni stroboskop). Prilikom pregleda više klinastih remena digitalnim stroboskopom, trebali biste, ako je moguće, npr. tijekom zastoja stroja zbog popravka ili održavanja, kredom označiti referentnu liniju okomito na smjer kretanja preko svih remena.

Primjer mjerenja na valu:
S dobro centriranim ili optimalno centriranim vratilom i impelerom, uvijek mjerite stvarnu brzinu vrtnje kada je optička rotacija stacionarna. Međutim, ako impeler ima aksijalno odstupanje ili neravnotežu, digitalnim stroboskopom ćete izmjeriti, na primjer, dvostruku brzinu vrtnje. Ta činjenica vrlo često dovodi do pogrešnih procjena na radnom mjestu.

Ovaj tekst je strojno preveden.
