Name: PCE Instruments PCE-DPD-U digitalni zaslon
Brand: PCE Instruments
SKU: 2452393
Availability: BackOrder

Digitalni panelni mjerni uređaj koji prikazuje crveni '69.8' na crnom displeju, s malim plavim osvjetljenim gumbima za upravljanje i indikatorom 'N'.

Crna digitalna kontrolna ploča s crvenim sedmosegmentnim zaslonom koji prikazuje '698', tri plava dugmeta sa strijelicama/kvadratima i indikator 'N' na desnoj strani.

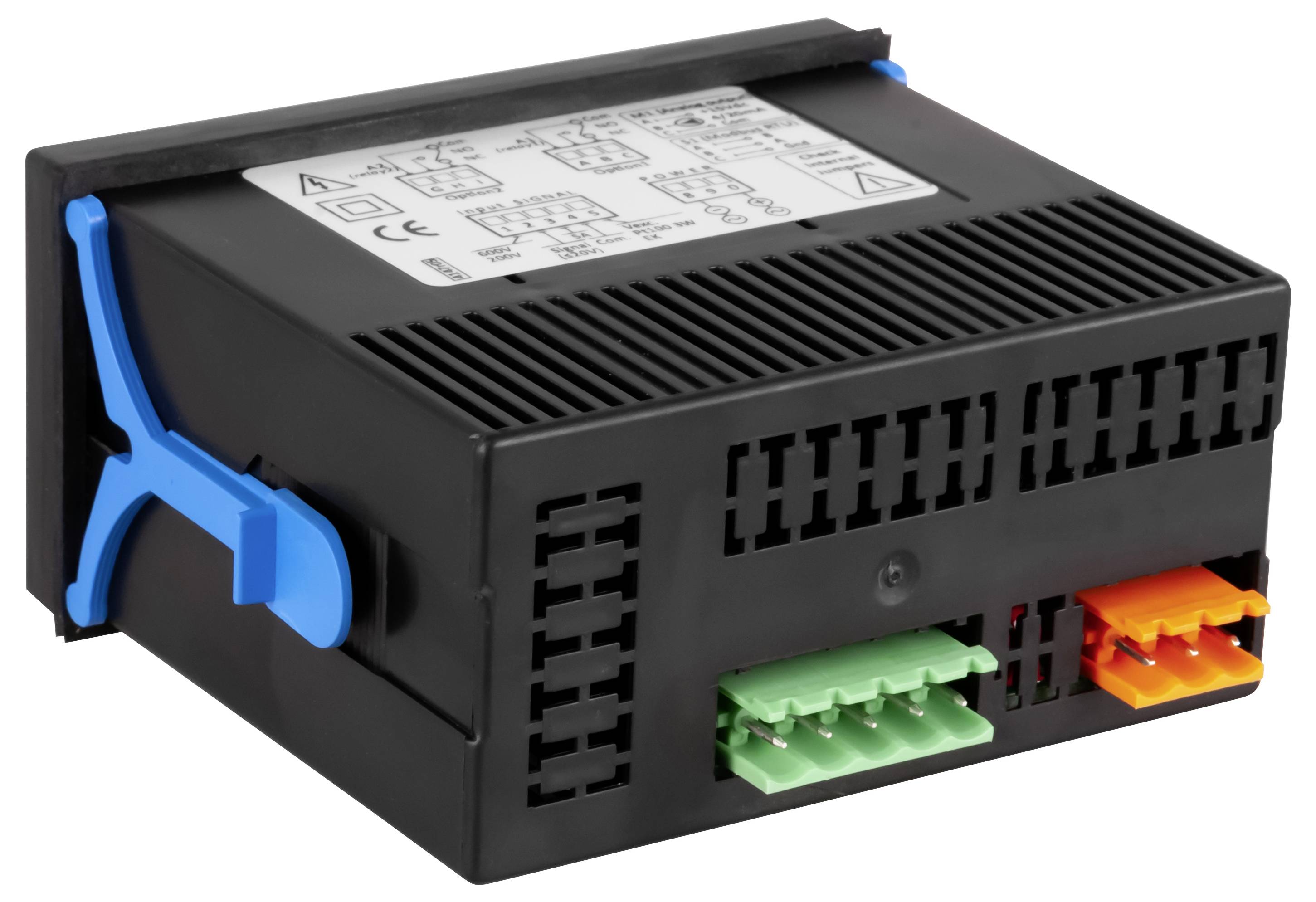

Crni industrijski elektronički kontrolni modul s ventiliranom kućištem, plavim bočnim zasunom i zelenim i narančastim priključcima na prednjoj strani

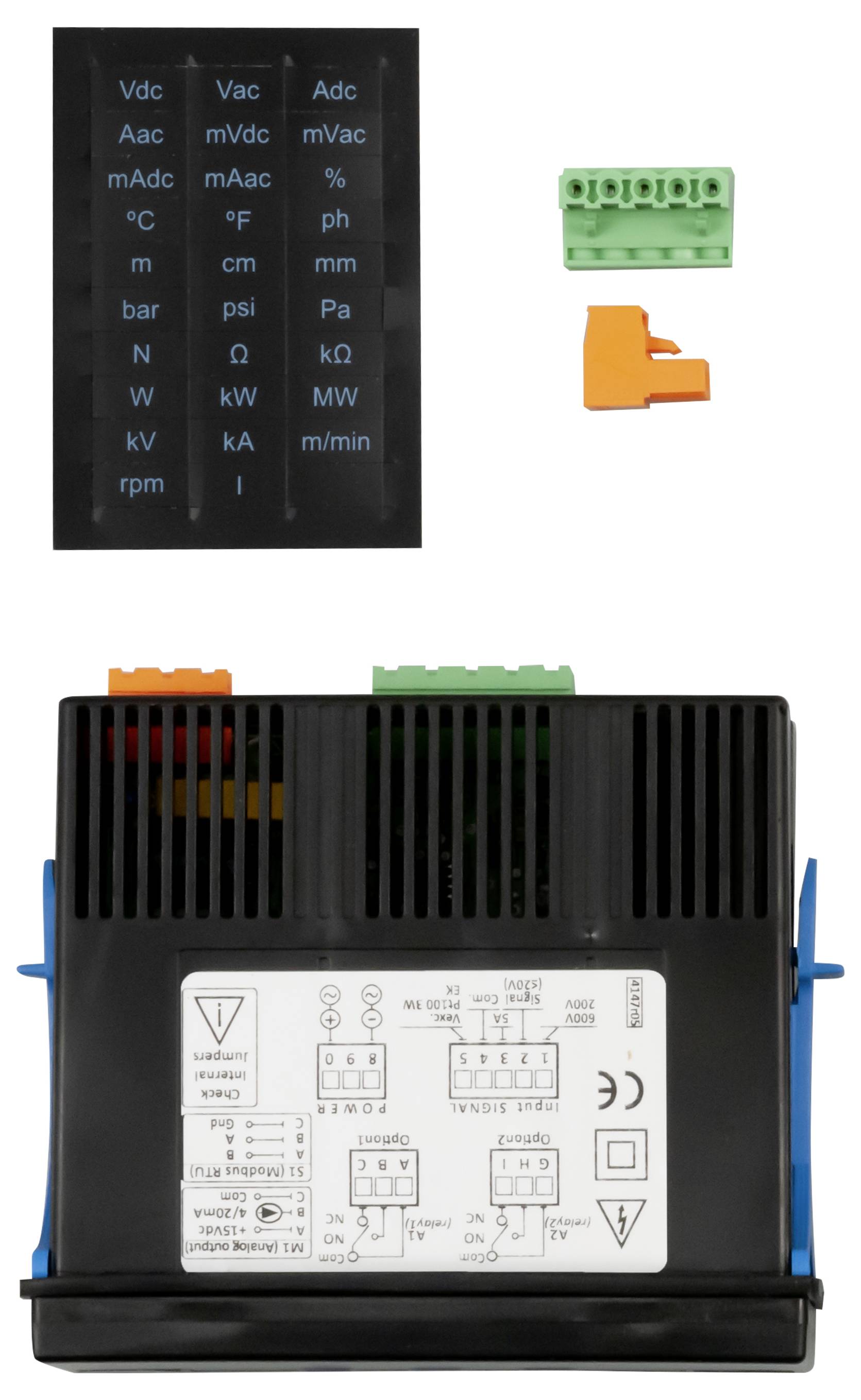

Digitalni panelni mjerač s crnim prednjim zaslonom, oznakama žica, zelenim blok konektorom i narančastom stezaljkom, prikazan s dijagramom rasporeda stezaljki na stražnjoj strani.

1/4

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,23.12.

Broj

kom. - zaliha Njemačka

Ukupno (244,99 € / komad)

244,99 €

uklj. PDV

samo 20,49 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Ugrađeni mjerni instrument

Tehnički podaci

Ulaz
2-, 3-žilni PT100, PT500, PT1000, Ni100, Ni200, Ni1000
Termoparovi tipa K, J, E, N, L, R, S, B, T, C
Potenciometar: 500... 20k ohma
Otpor: 5k... 50k ohma
Procesni signali: 4 ... 20mA, 0... 10 V
Učestalost: 0 ... 100 Hz
Istosmjerni napon: 60mV 200mV 2V 20V 200V 600V
Istosmjerna struja: 20mA 5A
AC napon: 2V 20V 200V 600V
Izmjenična struja: 20 mA, 5 A brzina mjerenja 3 / sekundi
16-bitna rezolucija
Preciznost ±0,1 %
unutarnji otpor
Mjerenje napona: 1 MΩ
Mjerenje struje: 12 Ω
Skaliranje 21 bod
Zaslon 4-znamenkasti, 7-segmentni LED zaslon, tri boje
Raspon prikaza -1999 ... 9999
Izlazi relejni, anaog, serijski s dodatnim izlaznim karticama
sobna temperatura
U radu: 0 °C ... 55 °C
Skladištenje: -20 °C ... +70 °C
Dimenzije digitalnog zaslona 96 mm x 48 mm x 91 mm
Izrez za upravljačku ploču 92 mm x 45 mm (prema DIN-u)
Napon napajanja 18 ... 265 V AC/DC
Stupanj zaštite prednje strane: IP 65
težina 200 g
Montaža Montažne kopče sa steznim vijcima, električni priključak preko terminalne trake Kućište Digitalni zaslon Robusno plastično kućište

Vrsta proizvoda: digitalni zaslon

Mjerna funkcija: napon

Tip: PCE-DPD-U

Mjerni raspon (maks.): 600 V

Širina za ugradnju: 92 mm

Zaslon (brojevi): 9999

Ugradbena visina: 45 mm

dim.: (D x Š x V) 96 x 48 x 91 mm

Posebne značajke: dvostruka skala

Širina: 48 mm

Visina: 91 mm

Dužina: 96 mm

: tvornički standard (vlastiti)

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2452393 PCE Instruments PCE-DPD-U digitalni zaslon

Upute za rad i sigurnost

Upute za rad i sigurnost 2452393 PCE Instruments PCE-DPD-U digitalni zaslon

Opis

Ugrađeni mjerni instrument Univerzalni zaslon za različite signale / 4-znamenkaste / opcionalne izlazne kartice / modularna struktura / IP65 sprijeda Ugrađeni mjerni instrument može se konfigurirati kao AC i DC voltmetar (do 600 Vac / DC), AC i DC ampermetar (do 5 AAC / DC). Ugrađeni mjerni instrument također pokazuje izmjerene vrijednosti procesnih signala (mA, VDC), termoparova, otpornih temperaturnih senzora (Pt, Ni, PTC i NTC), otpornika, potenciometara i frekvencije. Ugrađeni mjerni instrument može se konfigurirati pomoću prednjih tipki. Ugrađeni mjerni instrument ugrađen je u izrez na sklopnoj ploči standardne veličine 96 x 48 mm (1/8 DIN). Izmjerena vrijednost može se skalirati s 4 znamenke (9999 / -1999). Tu je i funkcija brzog pristupa zadanim vrijednostima alarma, vanjska kontrola za aktiviranje unaprijed definiranih funkcija, eko način rada za nisku potrošnju, mogućnost odabira dvostrukog skaliranja, 5 konfigurabilnih razina svjetline na ugrađenom mjernom instrumentu. Jedno univerzalno napajanje 18 ... 265 V AC/DC čini ugrađeni mjerni instrument jednostavnim za korištenje procesnim mjernim uređajem. Korisniku ugrađenog mjernog instrumenta na raspolaganju su opcijski moduli za izlaz i upravljanje (relej, analogni izlaz, Modbus RTU).
