Name: PCE Instruments PCE-DPD-F2 digitalni zaslon
Brand: PCE Instruments
SKU: 2452776
Availability: BackOrder

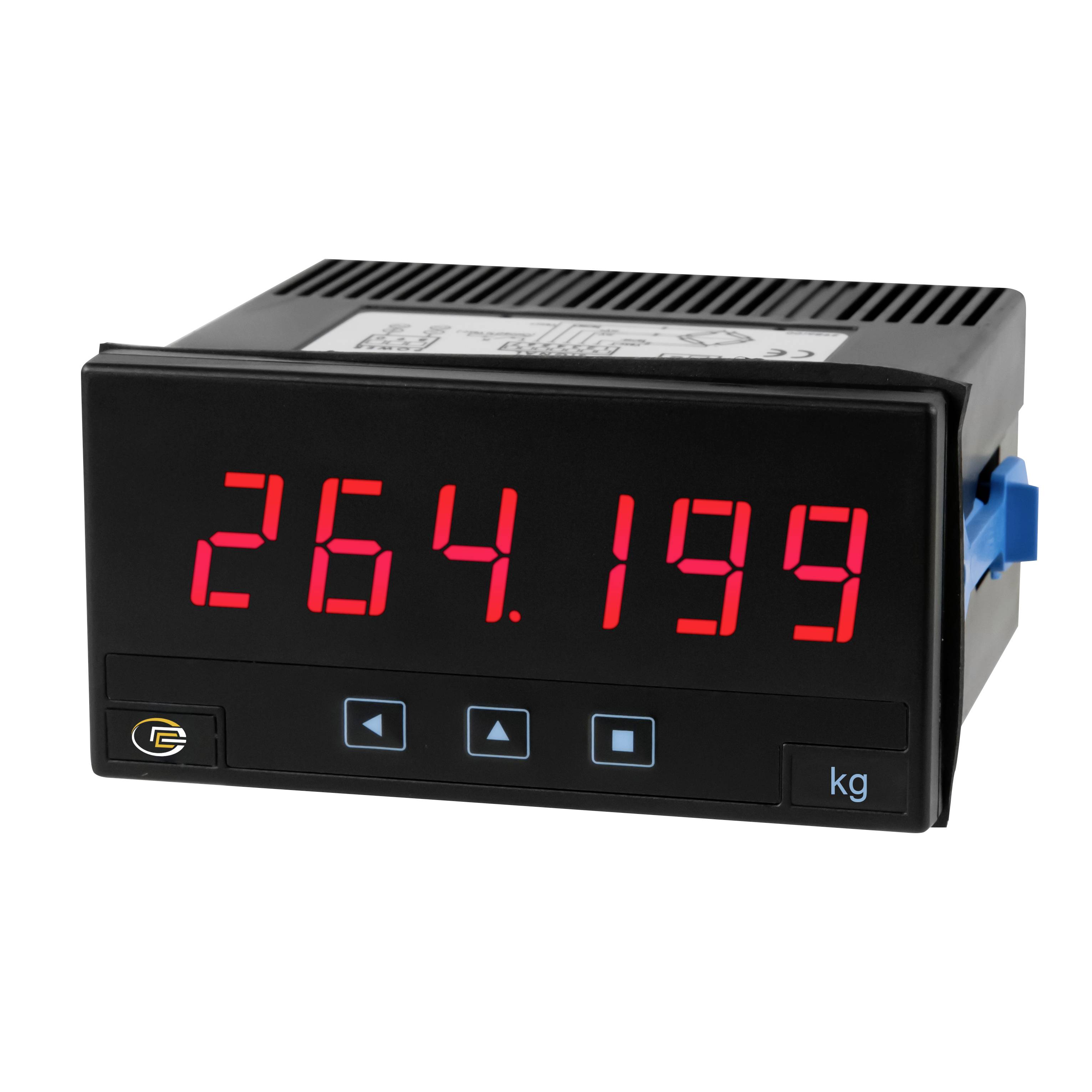

Digitalni panelni mjerač prikazuje '264.199' crvenim LED znamenkama, s oznakom jedinice 'kg' i plavim kontrolnim gumbima na crnoj kućištu.

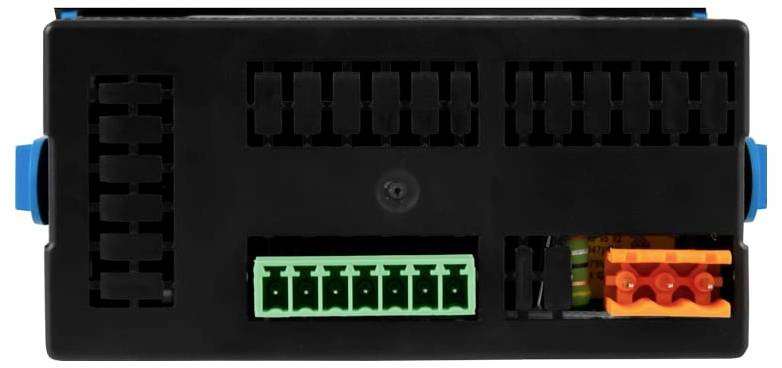

Crni elektronički kontrolni modul s označenim priključnim portima, uključujući zelenu multi-pin utičnicu i narandžastu utičnicu na prednjoj strani.

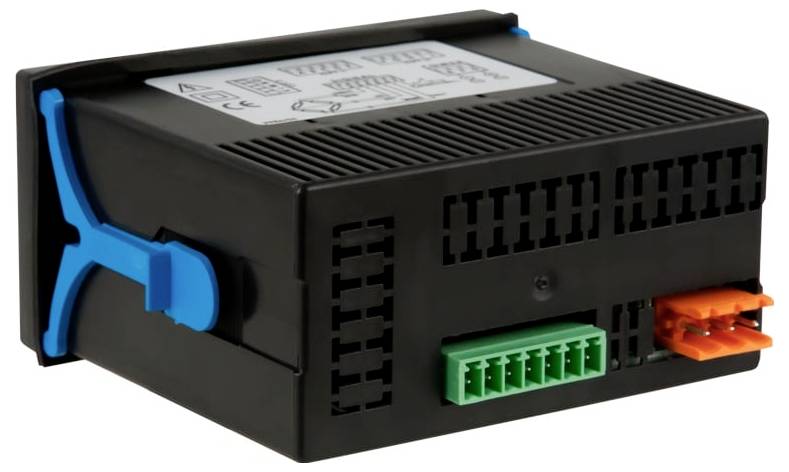

Crni elektronički kontrolni modul s plavom bočnom kopčom i zelenim te narančastim priključnim konekorima na prednjoj strani.

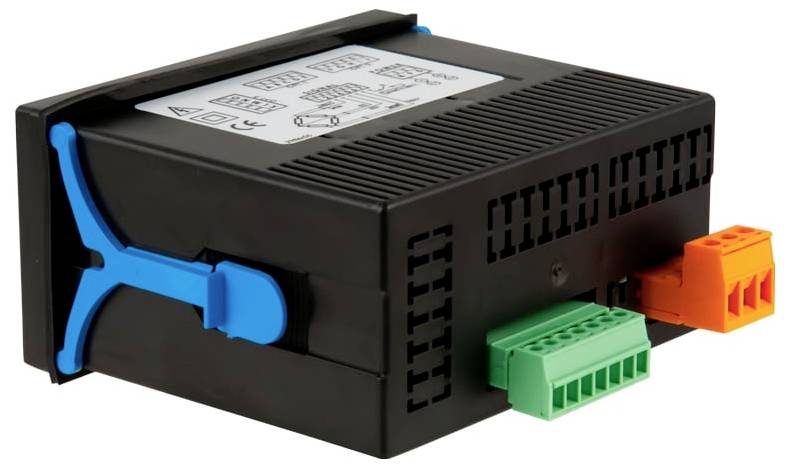

Crni elektronički kontrolni modul s plavom bočnom bravom i zelenim i narančastim priključnim konektorima, prikazan na bijeloj pozadini.

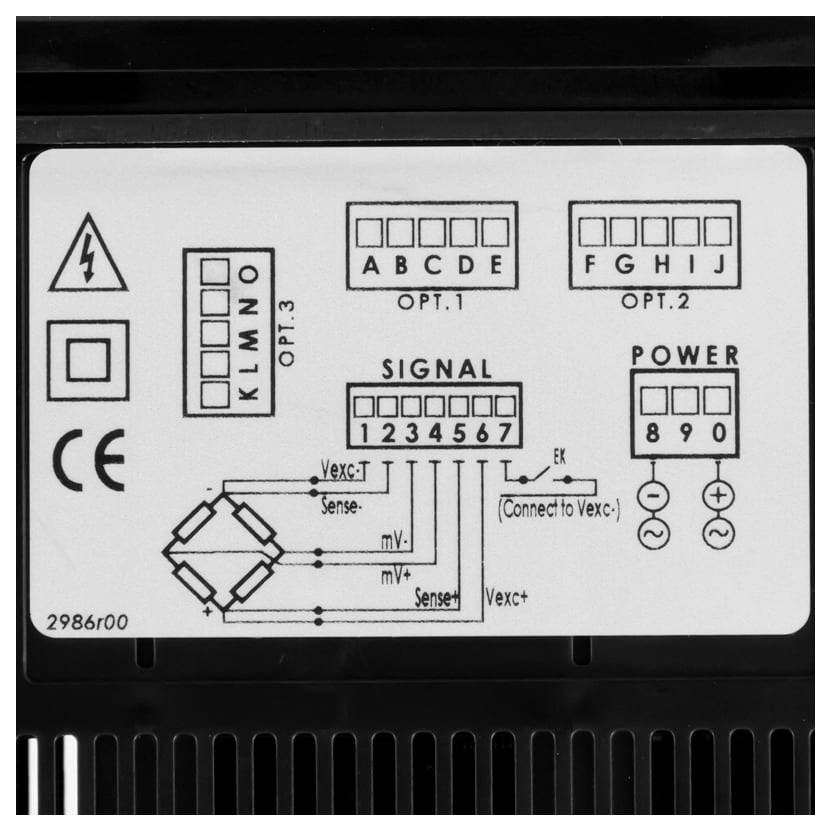

Dijagram sa oznakama za elektronički modul prikazujući dodjelu terminala za OPT.1, OPT.2, OPT.3, SIGNAL i POWER konekcije.

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava sri,11.11.

2 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (405,00 € / komad)

405,00 €

uklj. PDV

samo 29,71 €

Dostupno još samo 2 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Indikator sile

Tehnički podaci

raspon ulaznog signala
Točnost na 25°C
Osjetljivost u mV/V pri 5V
Osjetljivost u mV/V pri 10 V
0 ... 100 mVdc
± 0,05% očitanja mb
20 mV/V
10 mV/V
0 ... 30 mVdc
± 0,05% očitanja mb
6mV/V
3mV/V
0 ... 20 mV DC
± 0,05% očitanja mb
4mV/V
2mV/V
0 ... Napajanje 15 mV / DC.
± 0,05% očitanja mb
3mV/V
1,5 mV/V
0 ... 10 mV DC
± 0,05% očitanja mb
2mV/V
1mV/V
0 ... 5mVdc
± 0,05% očitanja mb
1mV/V
0,5 mV/V
Maksimalni ulazni napon 30 V u svim mjernim područjima
Ćelije za mjerenje napona napajanja 5 V ili 10 V
Maksimalna struja 140mA
Maksimalan broj mjernih ćelija (s mjernim ćelijama od 350 ohma inače max. 140 mA)
5V napajanje: 1 ... 8 mjernih ćelija
10 V napajanje: 1 ... 4 mjerne ćelije
Prikaz 6-znamenkasti 7-segmentni LED zaslon
Jedinice (korisnički umetnuti) g, kg, t, kom, mg, lb, N, kN
Boja: crvena
Veličina znamenki: 14 mm
Raspon prikaza -199999 ... 999999
Decimalna točka Podesiva nakon svake prikazane znamenke
Indikator ispod i prekoračenja Treperi indikator
Brzina mjerenja (podesiva) / vrijeme odziva 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17 ms
Brzina osvježavanja zaslona 16 Hz
Električni priključci
vijčane veze
1 ... 2,5 mm²
Napajanje 11 ... 60V DC / 24/48V AC
Potrošnja energije maksimalno 1 W bez izlaznih kartica
4W max s izlaznim karticama
Stupanj zaštite prednje strane: IP65
Izrez ploče za montažu
Veličina izreza ploče 92 x 44 mm
Dimenzije 96 x 48 x 91 mm
Težina oko 150 g
Radna temperatura 0 ... 50 °C
Temperatura skladištenja -20 ... 70 °C
Vrijeme zagrijavanja cca 15 minuta

Vrsta proizvoda: digitalni zaslon

Mjerno područje (min.): 0 V

Tip: PCE-DPD-F2

Mjerni raspon (maks.): 30 V

Tehnologija prikaza: LED

Zaslon (brojevi): 999999

dim.: (D x Š x V) 91 x 96 x 48 mm

Težina: 150 g

Osvjetljenje zaslona: crveno

Dubina ugradnje: 91 mm

Boja: crvena

Širina: 96 mm

Visina: 48 mm

Dužina: 91 mm

Sučelja: vijčana stezaljka

Visina znamenki: 14 mm

: tvornički standard (vlastiti)

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2452776 PCE Instruments PCE-DPD-F2 digitalni zaslon

Upute za rad i sigurnost

Upute za rad i sigurnost 2452776 PCE Instruments PCE-DPD-F2 digitalni zaslon

Opis

Prikaz sile PCE-DPD-F2 za mjerače naprezanja s mV / V / modularne izlazne kartice / 6-znamenkasti LED zaslon / napajanje od 230 V ili 24 V Ugrađeni zaslon koristi se za prikaz sile i težine koju određuju senzori sile i mjerne ćelije s mjeračima naprezanja . Izlazni signal mjerne ćelije je irelevantan, jer zaslon mjerača naprezanja omogućuje da se ispravna težina prikaže u mV / V na temelju postavljene osjetljivosti. DMS zaslon prikazuje izmjerene vrijednosti na 6-znamenkastom LED zaslonu. Teoretski, mjerni raspon bi mogao biti između -199999 ... 999999 laž. Ovisno o željenom i postavljenom skaliranju, na instalacijski zaslon može se pričvrstiti odgovarajuća naljepnica jedinice. Zaslon mjerača napona može izravno opskrbiti priključenu mjernu ćeliju s mjeračima napona. Napon napajanja može se odabrati između 5 V i 10 V. Ovisno o odabranom naponu, do 8 ili 4 mjerne ćelije ili mjerne ćelije mogu se spojiti na DMS digitalni zaslon. Posebna značajka ovog digitalnog zaslona za mV / V je koncept modularnog izlaza. Ovdje su dostupne različite, zamjenjive izlazne kartice ovisno o aplikaciji.
