PCE Instruments PCE-BTM 2000A-ICA mjerač sile 900 N (max.) ISO

Pogonski remeni su neizostavni u industriji i strojarstvu. Maksimalni vijek trajanja pogonskog remena ovisi o optimalnoj napetosti remena. Značajni troškovi mogu nastati kada motor zakaže zbog oštećenja remena. Kako bi se spriječilo oštećenje motora i remena, stoga su redovite provjere napetosti remena neophodne. Digitalni uređaj za mjerenje napetosti remena omogućuje brzo i pouzdano mjerenje napetosti pogonskog remena. Uređaj za mjerenje prednapona koristi se za posebno učinkovito ispitivanje remenskih sustava mjerenjem frekvencije.

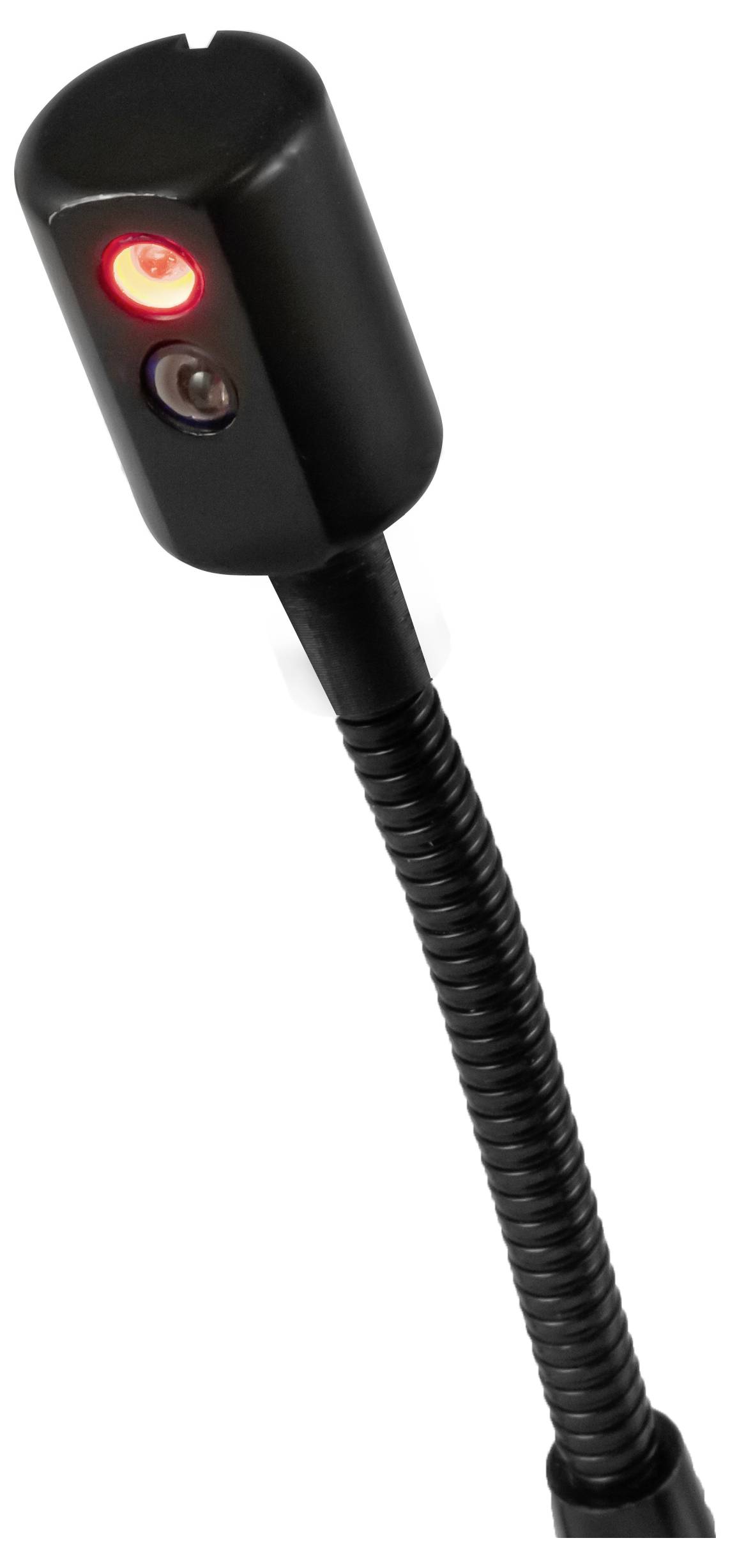

Uređaj za mjerenje napetosti remena je optički mjerni alat za održavanje koji određuje napetost remena. Ovaj uređaj za mjerenje prednaprezanja sastoji se od jedinice za prikaz i glave senzora. Glava senzora uređaja za mjerenje napetosti remena pričvršćena je na gusji vrat. Pomični vrat omogućuje fleksibilno postavljanje glave senzora uređaja za mjerenje napetosti remena i mjerenje napetosti pogonskih remena čak i na teško dostupnim mjestima.
Uređaj za mjerenje napetosti remena mjeri napetost i frekvenciju remena kada je remen u mirovanju. Mali impuls na remenu dovoljan je da ga pokrene zavibrirati. Zahvaljujući svom senzoru, uređaj za mjerenje napetosti remena detektira prirodnu frekvenciju remena generiranu na ovaj način i vizualizira je na velikom, osvijetljenom zaslonu. Uređaj za mjerenje napetosti može izravno odrediti silu napetosti remena iz frekvencije remena i opcionalno unesene duljine i mase remena. Mjerač napetosti remena omogućuje korisniku da odredi napetost remena u sustavu remenica koji se kontrolira i da odmah poduzme mjere za podešavanje napetosti na ciljanu vrijednost. Mjerenje napetosti remena zahtijeva visoku preciznost; uređaj za mjerenje prednapona to obavlja brzo i pouzdano.

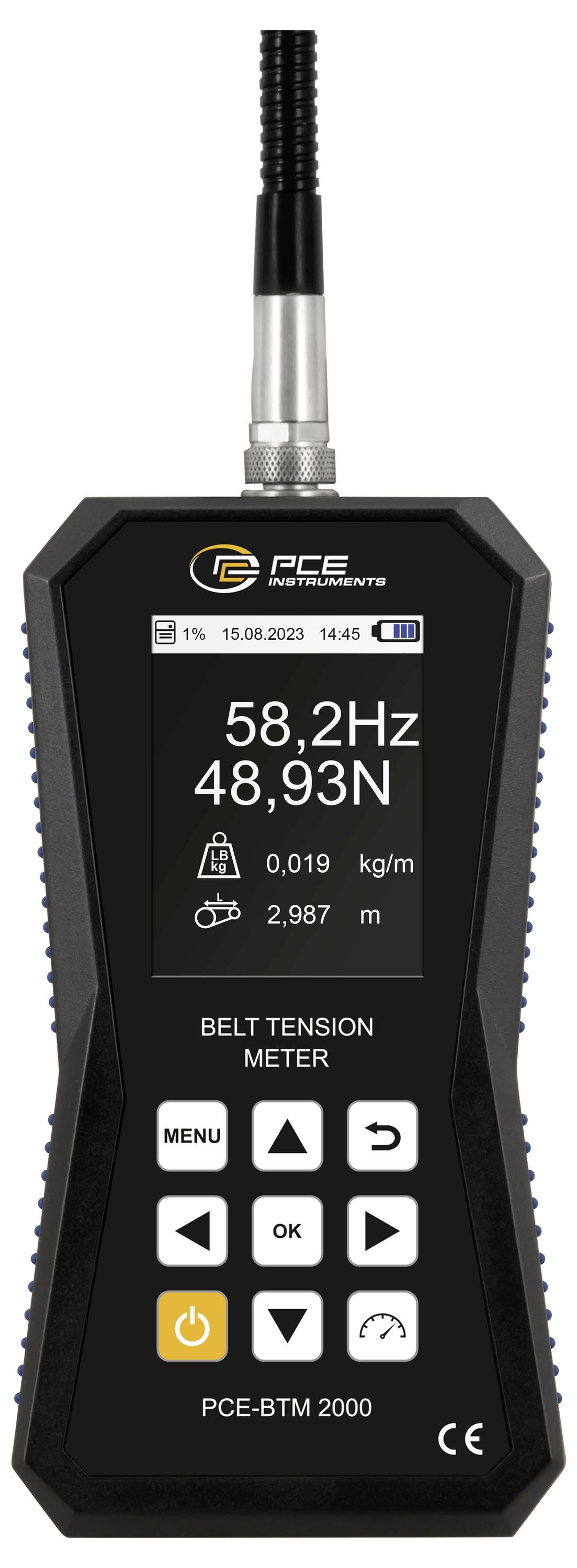

Prilikom korištenja uređaja za mjerenje napetosti remena, korisnik može birati između dvije mjerne jedinice: N (SI jedinica) i Pound-Force (američka jedinica). Grafički prikaz mjerača napetosti remena prikazuje izmjerenu vrijednost kao frekvenciju remena u Hz. Kada se unesu masa i duljina remena, uređaj za mjerenje napetosti također prikazuje napetost remena u Newtonima. Intuitivni grafički izbornik vizualiziran je na visokokontrastnom zaslonu uređaja za mjerenje napetosti remena na šest dostupnih jezika. Za daljnju analizu i osiguranje kvalitete, uređaj za mjerenje napetosti remena opremljen je memorijom. Uređaj za mjerenje napetosti remena može pohraniti do 750 zapisa podataka u 15 mapa s po 50 izmjerenih vrijednosti. Na taj se način podaci ne gube nakon mjerenja u stvarnom vremenu i mogu se spremiti u uređaj za mjerenje napetosti remena za buduća mjerenja.

PRIMJENE UREĐAJA ZA MJERENJE NAPETOSTI REMENA
Uređaj za mjerenje napetosti remena ima širok raspon primjena. Primjeri opreme koja se može testirati uključuju velike kombinacije motora i osovina, transportne sustave, opremu za dizanje, dizala, opremu automobilske industrije ili poljoprivredne strojeve.
Mjerenje napetosti remena uvijek je potrebno kada se strojevi i sustavi žele optimalno održavati. Uređaj za mjerenje napetosti remena tvrtke PCE Instruments može se koristiti za određivanje napetosti remena zupčastih i klinastih remena. Napetost remena važan je parametar pri ugradnji, postavljanju, održavanju i popravku remenskih pogona. Stoga se napetost remena treba redovito provjeravati tijekom cijelog vijeka trajanja pomoću kompaktnog uređaja za mjerenje napetosti remena i po potrebi podešavati. Samo korištenjem uređaja za mjerenje prednaprezanja može se zajamčiti maksimalan vijek trajanja svih komponenti stroja. I pretjerano visoka i pretjerano niska napetost remena mogu dovesti do oštećenja. Redoviti pregledi mogu značajno smanjiti troškove naknadnog održavanja uzrokovane neplaniranim zastojem zbog oštećenja ležajeva ili neispravnih remena. Korištenje uređaja za mjerenje napetosti remena stoga je prikladno za primjenu u području motorne tehnologije, industrijske proizvodnje, koračnih motora, izrade alata i strojeva ili također u području održavanja i popravka. Kako bi se osigurao dug vijek trajanja i visoke performanse uređaja, strojeva i sustava, važno je redovito mjeriti napetost pogonskih remena.

Uz uređaj za mjerenje napetosti polova, PCE Instruments nudi i senzor s gusjim vratom PCE-BTM 2000 SHL. Kako bi dosegao čak i teško dostupne mjerne točke u instaliranim sustavima, senzor ima dugi vrat i spiralni kabel.

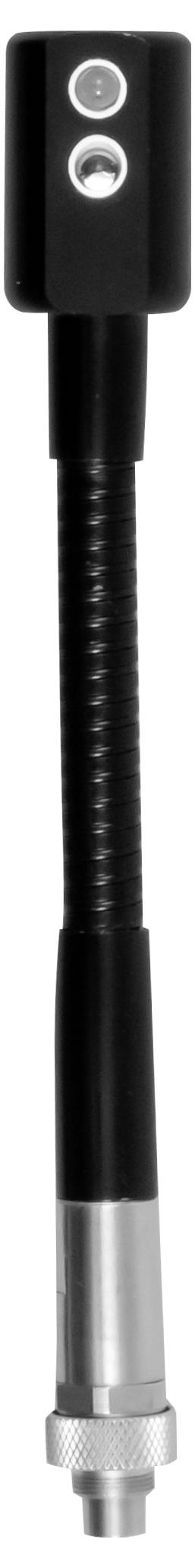

Zamjenski senzor s kratkim vratom PCE-BTM 2000 SHS može se jednostavno pričvrstiti vijcima na mjerni uređaj PCE-BTM 2000. Fleksibilni vrat senzora omogućuje pristup čak i teško dostupnim mjernim točkama.


ŠTO JE PREDNAPETOST / PREDTEGNUĆE REMENA?
Budući da na remenski pogon djeluje nekoliko sila, u nastavku su navedene najvažnije sile na remenske pogone kako bi se razumio značaj sile prednapona. Remen spaja pogonsku remenicu s gonjenom remenicom. Pogonski disk pokreće motor koji stvara okretni moment i prenosi ga na pogonski disk. Remen prenosi taj moment na izlaznu remenicu u obliku obodne sile. U ovom kontekstu su važne sljedeće sile.

Obodna sila: Obodna sila odgovara korisnoj sili koju remen treba prenijeti. Obodna sila ovisi o primijenjenoj snazi motora, a time i o momentu, kao i o brzini motora i promjeru remenice. Kako bi se održala ravnoteža sila, obodna sila uzrokuje razvoj različitih sila u pramenovima remena. Razlika sila između opterećene i neopterećene strane odgovara obodnoj sili koja se prenosi na pogonski remen.

Sila trenja: Sila trenja na pogonskoj remenici osigurava da se moment motora prenosi na pogonsku remenicu putem remena. Na izlaznom disku generira se iskoristiv moment koji odgovara umnošku obodne sile i polovice promjera izlaznog diska.

Centrifugalna sila. Centrifugalna sila se povećava s povećanjem brzine vrtnje, uzrokujući istezanje remena i time gubitak prianjanja. U ovom slučaju, centrifugalna sila djeluje protiv statičke sile.

Sila prednaprezanja: Prednaprezanje se razlikuje u opterećenim i neopterećenim dijelovima pod dinamičkim uvjetima. U statičkom stanju, prednapon je identičan u oba presjeka. Prednapon se mora podesiti u statičkom stanju pomoću uređaja za mjerenje prednapona tako da u dinamičkim uvjetima postoji dovoljno prianjanje na remenice kako bi se osigurao prijenos snage s remena na remenicu, a istovremeno se uzimaju u obzir centrifugalne sile koje djeluju na remen u radnom stanju. Međutim, prednapon ne smije biti postavljen previsoko, inače može doći do oštećenja remena i/ili ležaja pod opterećenjem. Ispravna prednapetost mora se odabrati specifično za svaki remen i odgovarajuću primjenu. Proizvođači remena obično navode odgovarajuću prednapetost u obliku sila ili frekvencija. Uređaj za mjerenje prednaprezanja može se zatim koristiti za precizno određivanje potrebnog prednaprezanja nakon ugradnje i prije puštanja remenskog pogona u rad.

Ovaj tekst je strojno preveden.
