Name: PCE Instruments PCE-3500 ispitivač tvrdoće brinell, vickers, uci, rockwell, leeb, vlačna čvrstoća (mpa)
Brand: PCE Instruments
SKU: 3193004
Availability: BackOrder

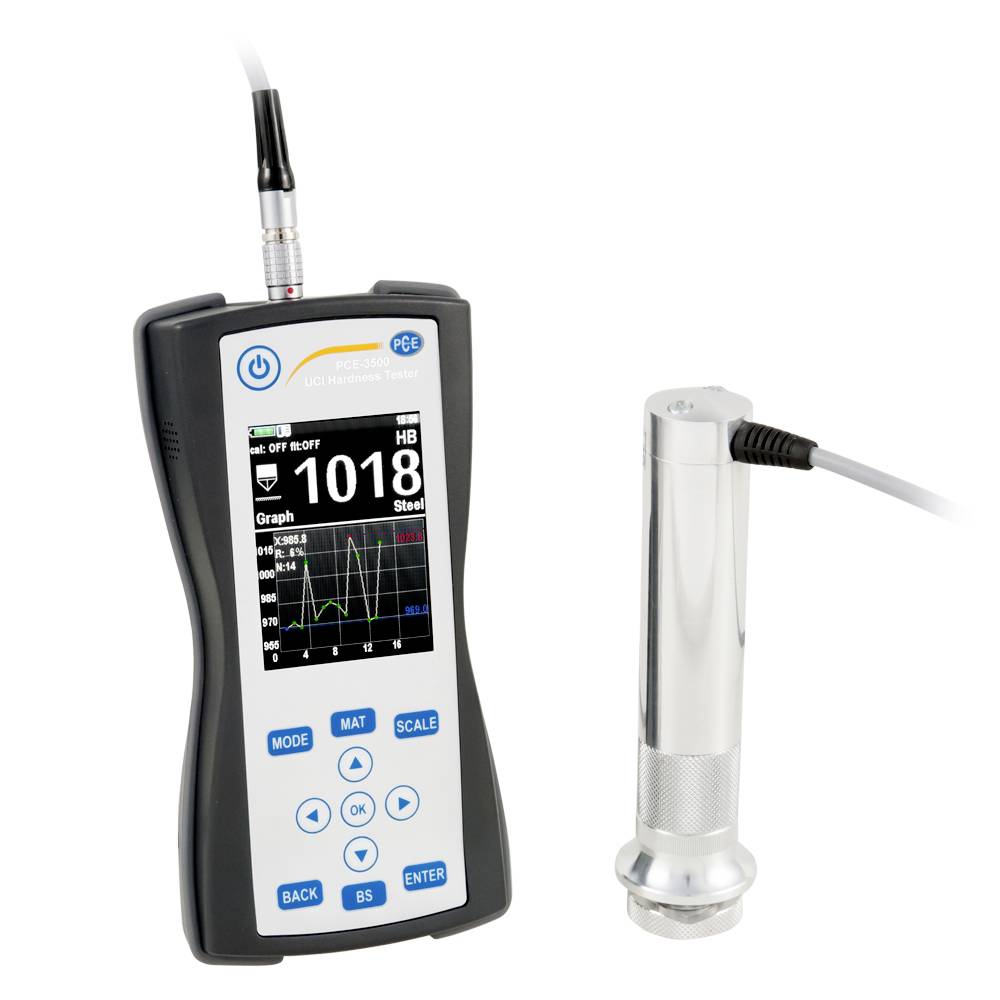

Prenosivi digitalni tester tvrdeće s probom i odvojivom glavom senzora, prikazujući mjerenje čelika 1018 na njegovom zaslonu.

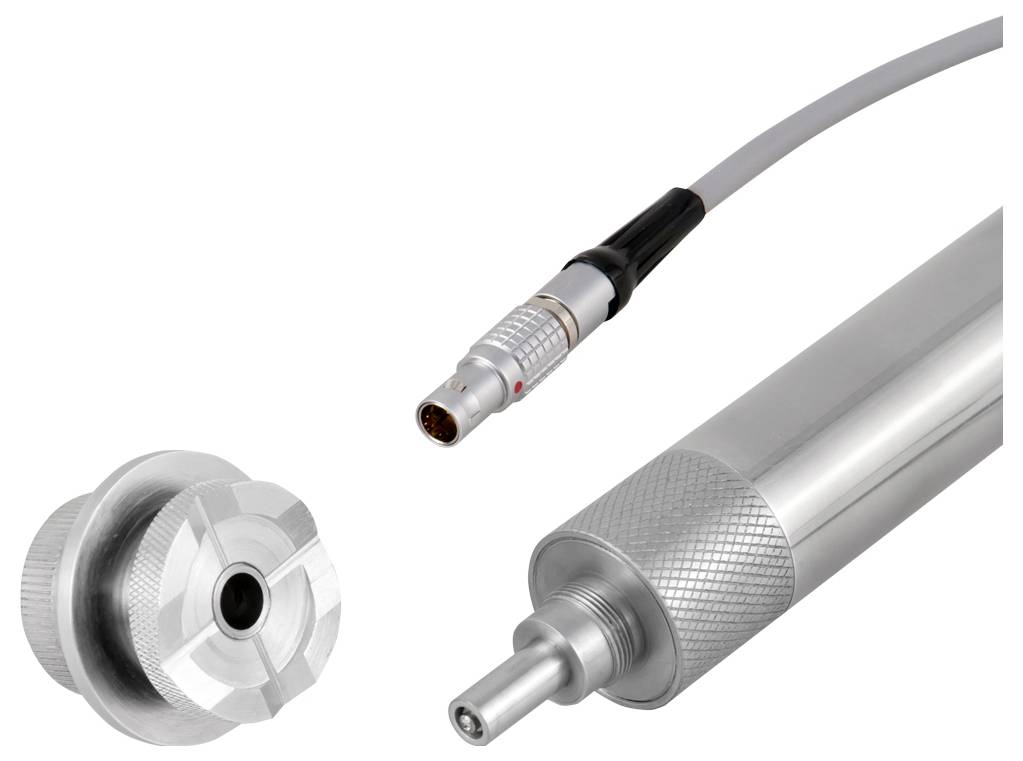

Detaljna slika proizvoda sive kablice s metalnim kružnim dijelovima konektora i strukturiranim cilindričnim spojnicama na bijeloj pozadini.

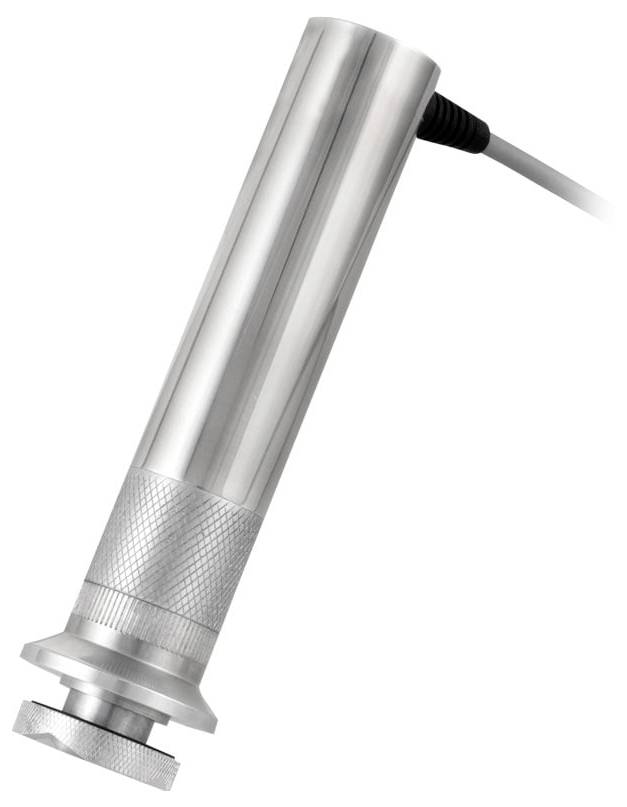

Detaljan prikaz cilindričnog kućanskog elektroaparata od nehrđajućeg čelika s teksturiranom rukovatkom i priloženim kabelom za napajanje, izolirano na bijeloj podlozi.

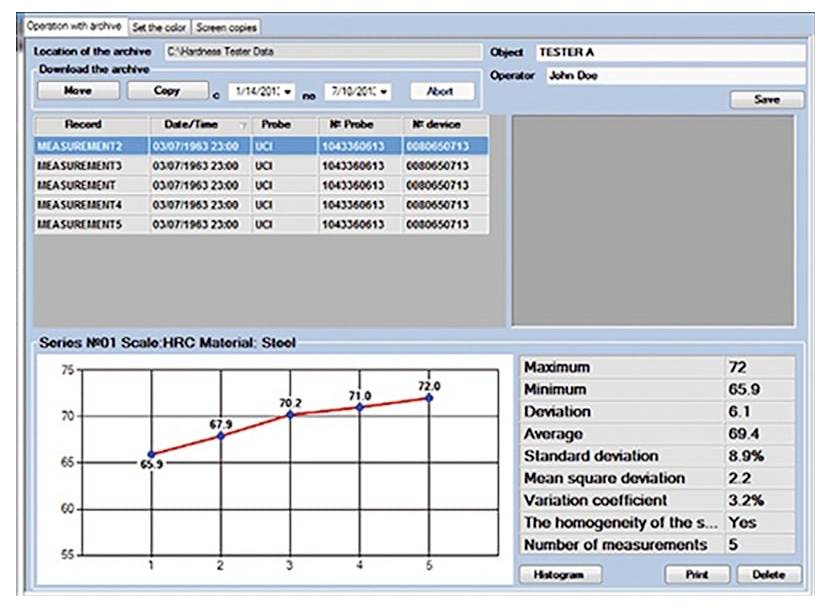

Arhivirani zapisi mjerenja i linijski grafikon HRC tvrdoće koja raste s približno 65,9 na 72,0 kroz 5 mjerenja, sa sažetim statistikama s desne strane.

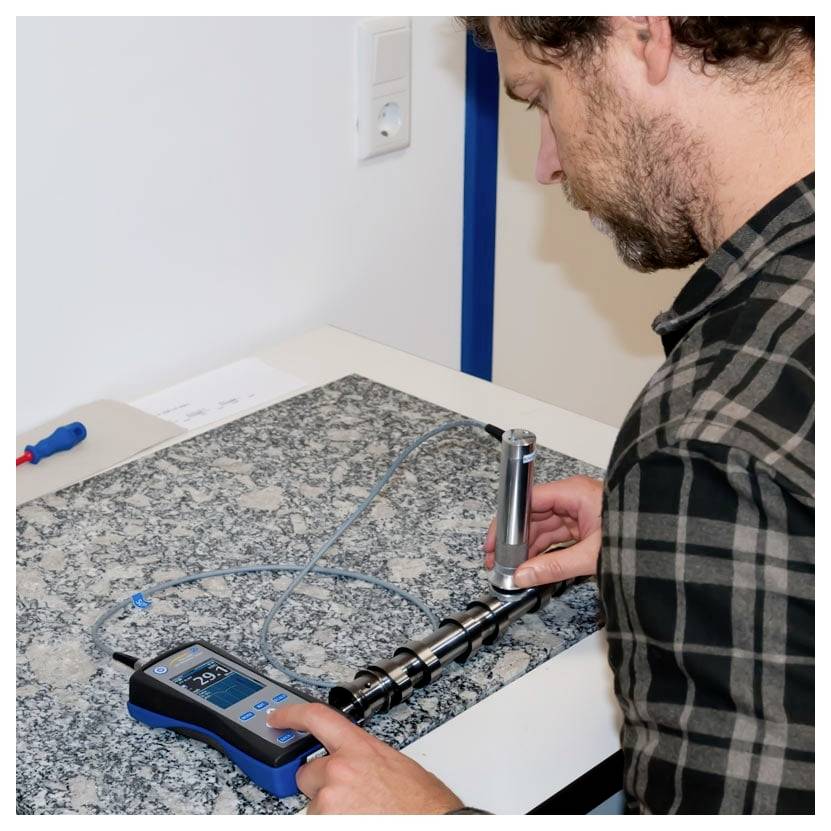

Čovjek koji koristi ručni inspektni alat s digitalnim mjeračem za testiranje metalnog cijevi ili priključka na radnoj površini.

1/5

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pon,09.11.

3 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (4.455,00 € / komad)

4.455,00 €

uklj. PDV

samo 110,65 €

Dostupno još samo 3 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

PCE Instruments PCE-3500 ispitivač tvrdoće brinell, vickers, uci, rockwell, leeb, vlačna čvrstoća (mpa)

Mjerenje prema UCI metodi
Ispitivanje HRC, HRB, HV, HB, Mpa
Smjer mjerenja 360°
veliki LCD zaslon u boji
s funkcijom pohrane putem SD kartice
Prilagodljiv raznim ispitnim sondama
Prethodno kalibrirana karakteristična krivulja materijala
Ocjenjivanje moguće putem softvera

Tehnički podaci

Mjerno područje
230... 940 HV
20... 70HRC
90... 650 HB
370... 1740 MPa
Preciznost mjerenja
+/- 3% HV
+/- 1,5 HRC
+/- 3% HB
Mjerne sonde
50N UCI sonda
(10N UCI sonda nije obavezna)
Ljestvice tvrdoće HRC, HB, HV, HRB, HL, MPA
Materijali UCI: Čelik (feromagnetski)
Leeb: čelik, lijevano željezo, nehrđajući čelik, aluminij, bronca
Ispitni uzorak 136 ° Vickersov dijamant
Smjer mjerenja 360°
Minimalna debljina materijala 1 mm (samo UCI sonda)
Zaslon s pozadinskim osvjetljenjem, grafički LCD u boji
Mjerne funkcije Pojedinačno mjerenje, min./maks./prosječna vrijednost, broj mjerenja, usrednjavanje, standardna devijacija, koeficijent varijacije, histogram, pametni način rada (filtrira odstupanja)
SD kartica za pohranu
Sučelje: USB
Uvjeti okoline -20 ... +40°C; 30... 80% RH
Napajanje 6 V (3 x AA baterije)
Vrijeme rada cca 10 sati
Dimenzije 160 x 75 x 30 mm
Vrsta zaštite IP 54
Težina 300 g (bez sonde)

Vrsta proizvoda: ispitivač tvrdoće

Vrsta prikaza: digitalni (LCD)

dim.: (D x Š x V) 30 x 160 x 75 mm

Težina: 300 g

Radni napon: 6 V

Posebne značajke: uklj. pohrana podataka

Sadržaj: 1 St.

Mjerna metoda: brinell
vickers
uci
rockwell
leeb
vlačna čvrstoća (mpa)

Širina: 160 mm

Visina: 75 mm

Dužina: 30 mm

Sučelja: USB utikač
mini A USB utikač
USB 1.1 utikač-A
USB 2.0 utičnica-A
USB
USB domaćin
USB 2.0 utikač-A
serijsko sučelje
1 x USB 2.0 uređaj
1 x USB 2.0 host

: tvornički standard (vlastiti)

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3193004 PCE Instruments PCE-3500 ispitivač tvrdoće brinell, vickers, uci, rockwell, leeb, vlačna čvrstoća (mpa)

Upute za rad i sigurnost

Upute za rad i sigurnost 3193004 PCE Instruments PCE-3500 ispitivač tvrdoće brinell, vickers, uci, rockwell, leeb, vlačna čvrstoća (mpa)

Opis

Ultrazvučni mjerač tvrdoće koristi se za nedestruktivno mjerenje tvrdoće metalnih komponenti. Ultrazvučni mjerač tvrdoće radi prema metodi ultrazvučne kontaktne impedancije. U UCI procesu, Vickersov dijamant na ispitnoj sondi pobuđuje se prirodnom rezonancijom. Pritiskom ispitne sonde prigušuje se frekvencija vibracija ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i dodirne površine. Tvrdoća površine može se odrediti iz rezultirajućeg pomaka frekvencije, uzimajući u obzir karakterističnu krivulju materijala.

Ultrazvučni mjerač tvrdoće radi bez razaranja. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv oku. Zbog male dubine prodiranja Vickersovog dijamanta, ultrazvučni mjerač tvrdoće posebno je prikladan za površinski kaljene komponente kao što su one proizvedene tijekom nitriranja ili indukcijskog kaljenja. Tipične primjene mogu se pronaći u alatima za štancanje, prešama, komponentama tankih stijenki, zupčanicima, turbinskim lopaticama, bregastim vratilima ili zavarenim šavovima. Ultrazvučni mjerač tvrdoće također je prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.

Nakon mjerenja tvrdoće komponente, ultrazvučni mjerač tvrdoće prikazuje različite statističke vrijednosti kao što su min./max. i prosječne vrijednosti. Također se može odrediti standardna devijacija i drugi koeficijenti, a može se prikazati i histogram. Budući da ultrazvučni mjerač tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti pomoću softvera nakon mjerenja.
