PCE Instruments PCE-3500-ICA ispitivač tvrdoće Kalibriran po (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (5.239,00 € / komad)
5.239,00 €
sa PDV-om
Istaknuti proizvodi i detalji

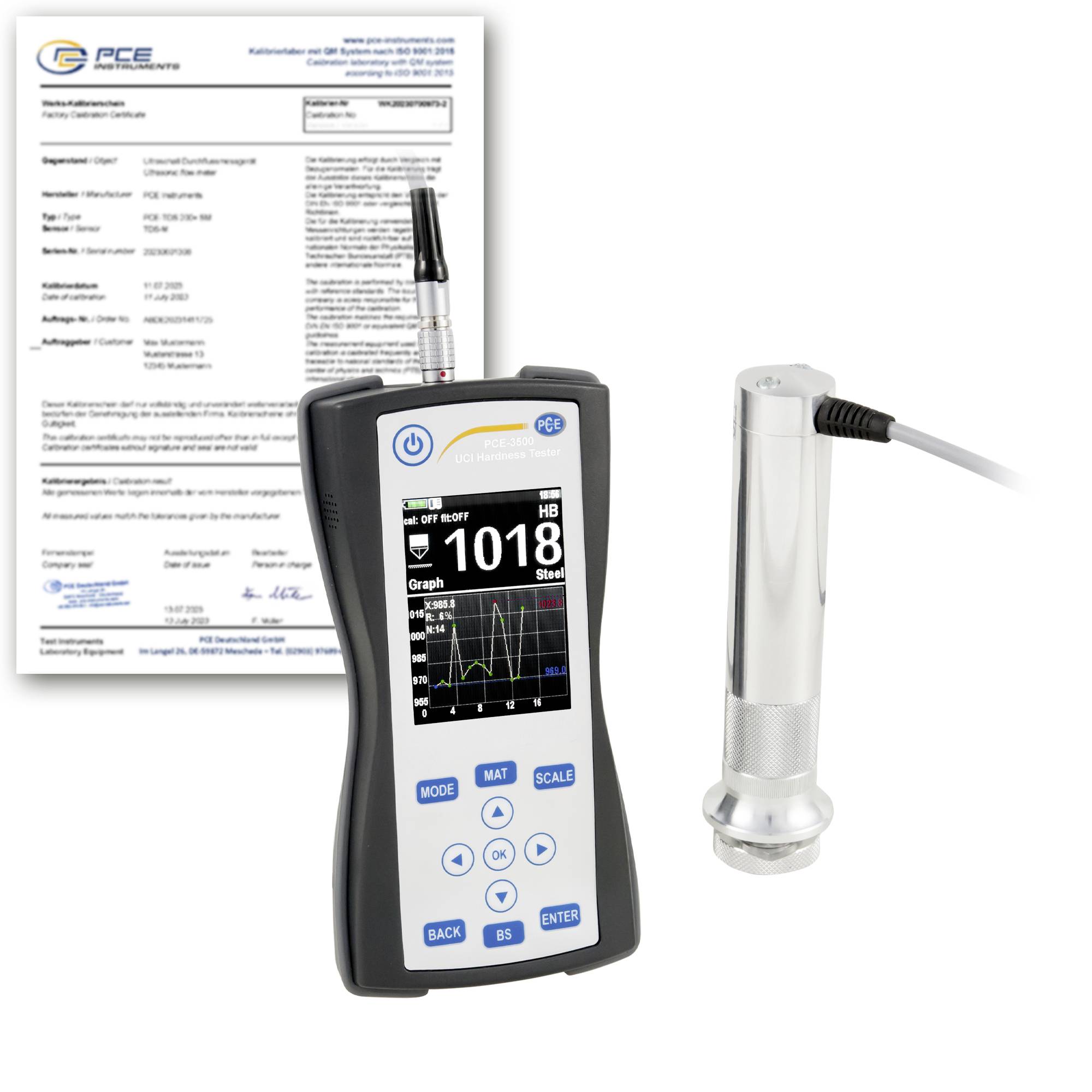

PCE Instruments ultrazvučni mjerač tvrdoće PCE-3500-ICA
- Mjerenje prema UCI metodi
- Ispitivanje HRC, HRB, HV, HB, MPa
- Smjer mjerenja 360°
- veliki LCD zaslon u boji
- s funkcijom pohrane putem SD kartice
- prilagodljiv raznim ispitnim sondama
- Krivulja karakteristika materijala prethodno kalibrirana
- Moguća je evaluacija putem softvera
- uključujući ISO certifikat o kalibraciji
Tehnički podaci
- tvrdoća
- Mjerni raspon 230 ... 940 VV
- Rezolucija 1 HV
- Točnost ±3% visokog napona
- tvrdoća
- Mjerni raspon 20 ... 70 HRC
- Rezolucija 0,1 HRC
- Točnost ±1,5 HRC
- tvrdoća
- Mjerni raspon 90 ... 650 HB
- Rezolucija 1 HB
- Točnost ±3% HB
- Opći tehnički podaci
- Mjerne funkcije: MIN, MAX, prosječna vrijednost
- Mjerne funkcije (dodatne informacije): Pojedinačno mjerenje, broj mjerenja, usrednjavanje, standardna devijacija, koeficijent varijacije, histogram, Pametni način rada (filtrira ekstremne vrijednosti)
- Princip mjerenja: Metoda ultrazvučne kontaktne impedancije
- Vrsta zaslona: LCD grafički zaslon s pozadinskim osvjetljenjem
- Veličina zaslona 2,8 inča
- SD kartica kao medij za pohranu
- Kapacitet pohrane 2 GB
- Sučelje za SD karticu, mini-USB
- Standard(i) ASTM A1038
- Minimalno mjerno područje 1 mm
- Mjerno područje Dodatne informacije Minimalna debljina materijala: 1 mm (samo UCI sonda)
- Materijali: čelik, lijevano željezo, nehrđajući čelik, aluminij, bronca
- Rezolucija kamere 320 x 240, 640 x 480
- Vrijeme rada 10 sati
- Automatsko isključivanje od ... do 1 ... 30 min.
- Kut mjerenja 360°
- Udarni uređaj tip D
- Ljestvice tvrdoće HRC, HB, HV, HRB, MPa
- Ispitni uzorak 136° Vickersov dijamant
- Vlačna čvrstoća 370 ... 1740 MPa
- Jezici izbornika: engleski (SAD), ruski, engleski (UK), francuski, portugalski, poljski, ukrajinski
- Klasa zaštite (uređaj) IP54
- Primarno napajanje: 100 ... 240 V AC | 50/60 Hz, Sekundarni napon: 5 V DC / 2 A
- Vrsta utikača: Uređaj - Europlug
- Punjiva baterija/baterija 3 x 1,2 V AA baterije, nikal-metal-hidridna baterija
- Kapacitet od 2600 mAh
- Radni uvjeti -20 ... 40 °C, 30 ... 80% relativne vlažnosti
- Uvjeti skladištenja -20 ... 40 °C, 30 ... 80% relativne vlažnosti
- Dimenzije (D x Š x V) 168 x 85 x 40 mm
- Težina 223 g
- Vrsta proizvoda
ispitivač tvrdoće
- Mjerno područje
230 - 940 HV, 20 - 70 HRC, 650 HB
- Vrsta prikaza
LCD
- dim.
(D x Š x V) 168 x 85 x 40 mm
- Težina
223 g
- Radni napon
3.6 V
- Sadržaj
1 St.
- Širina
85 mm
- Visina
40 mm
- Dužina
168 mm
- Sučelja
SD kartica
mini USB
ISO
- Ambalaža bez plastike
ambalaža bez plastike
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3812417 PCE Instruments PCE-3500-ICA ispitivač tvrdoće Kalibriran po (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Upute za rad i sigurnost
Upute za rad i sigurnost 3812417 PCE Instruments PCE-3500-ICA ispitivač tvrdoće Kalibriran po (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Opis
Ultrazvučni mjerač tvrdoće koristi se za nerazorno mjerenje tvrdoće metalnih komponenti. Ultrazvučni mjerač tvrdoće radi prema metodi ultrazvučne kontaktne impedancije. U UCI metodi, Vickersov dijamant se pobuđuje na ispitnoj sondi vlastitom rezonancijom. Pritiskom na ispitnu sondu prigušuje se frekvencija vibracija ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i kontaktnoj površini. Tvrdoća površine može se odrediti iz rezultirajućeg pomaka frekvencije, uzimajući u obzir karakterističnu krivulju materijala.

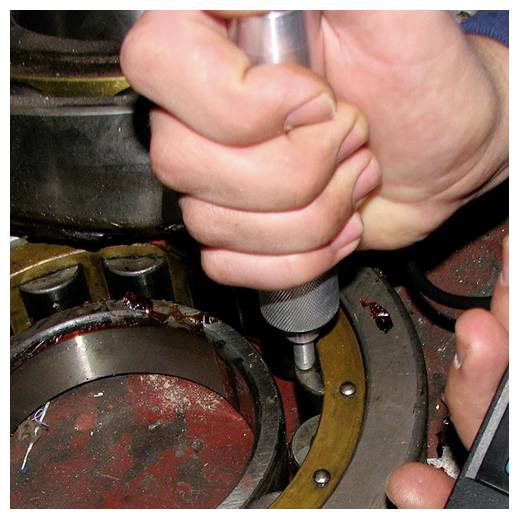

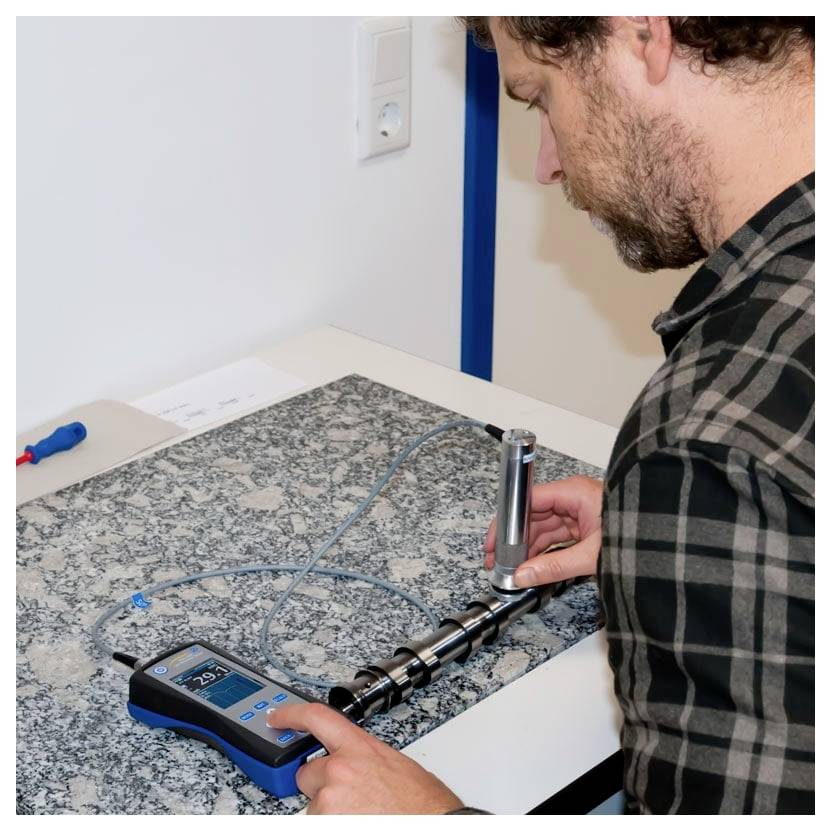

Ultrazvučni tester tvrdoće radi nerazorno. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv golim okom. Zbog male dubine prodiranja Vickersovog dijamanta, ultrazvučni mjerač tvrdoće posebno je prikladan za površinski kaljene komponente poput onih proizvedenih nitriranjem ili indukcijskim kaljenjem. Tipične primjene uključuju alate za štancanje, preše, tankostijene komponente, zupčanike, lopatice turbina, bregaste osovine ili zavare. Ultrazvučni mjerač tvrdoće je također prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.

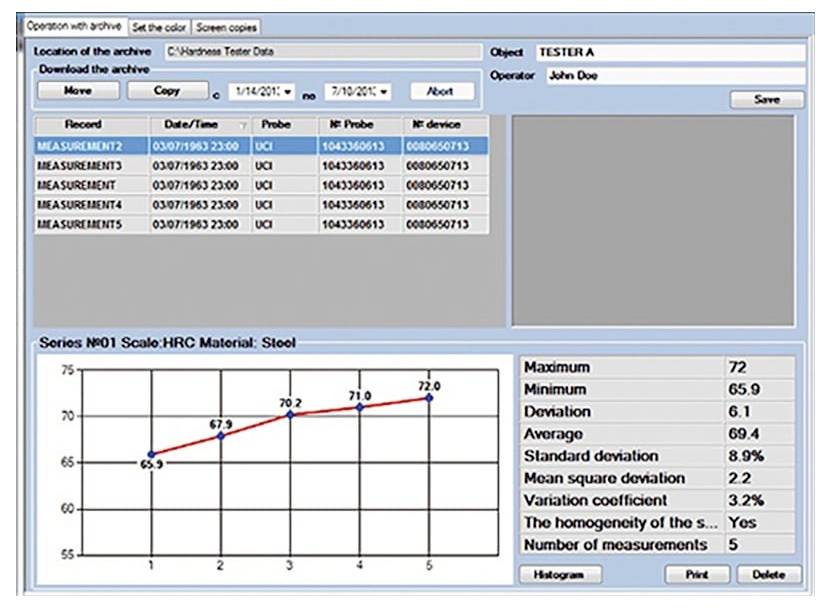

Nakon mjerenja tvrdoće komponente, ultrazvučni tester tvrdoće prikazuje različite statističke vrijednosti kao što su min./maks. i prosječne vrijednosti. Standardna devijacija i drugi koeficijenti također se mogu odrediti, a moguć je i prikaz histograma. Budući da ultrazvučni mjerač tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti nakon mjerenja pomoću softvera. Veza za preuzimanje softvera može se pronaći u korisničkom priručniku.
Ovaj tekst je strojno preveden.
Ultrazvučni tester tvrdoće radi nerazorno. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv golim okom. Zbog male dubine prodiranja Vickersovog dijamanta, ultrazvučni mjerač tvrdoće posebno je prikladan za površinski kaljene komponente poput onih proizvedenih nitriranjem ili indukcijskim kaljenjem. Tipične primjene uključuju alate za štancanje, preše, tankostijene komponente, zupčanike, lopatice turbina, bregaste osovine ili zavare. Ultrazvučni mjerač tvrdoće je također prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.
Nakon mjerenja tvrdoće komponente, ultrazvučni tester tvrdoće prikazuje različite statističke vrijednosti kao što su min./maks. i prosječne vrijednosti. Standardna devijacija i drugi koeficijenti također se mogu odrediti, a moguć je i prikaz histograma. Budući da ultrazvučni mjerač tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti nakon mjerenja pomoću softvera. Veza za preuzimanje softvera može se pronaći u korisničkom priručniku.
Ovaj tekst je strojno preveden.

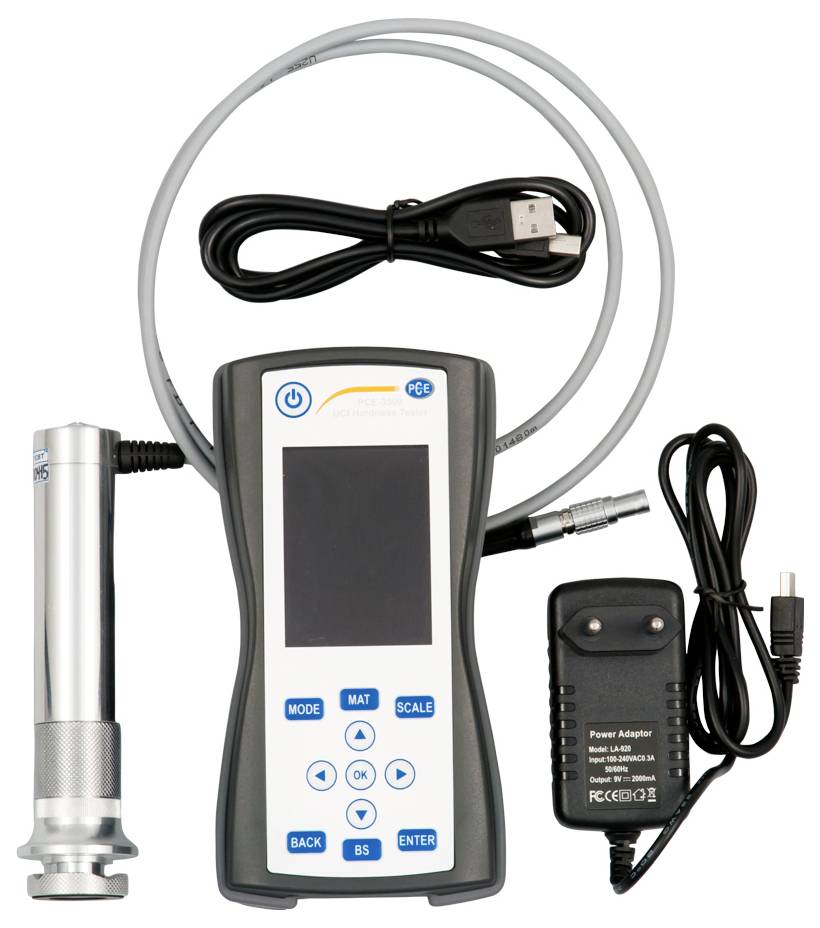

Isporuka uključuje
- 1 x Ultrazvučni mjerač tvrdoće PCE-3500-ICA

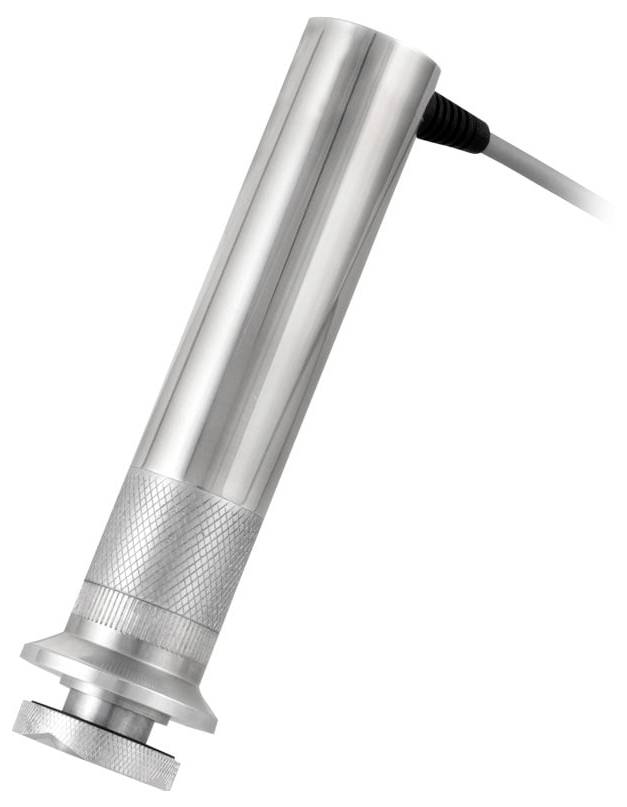

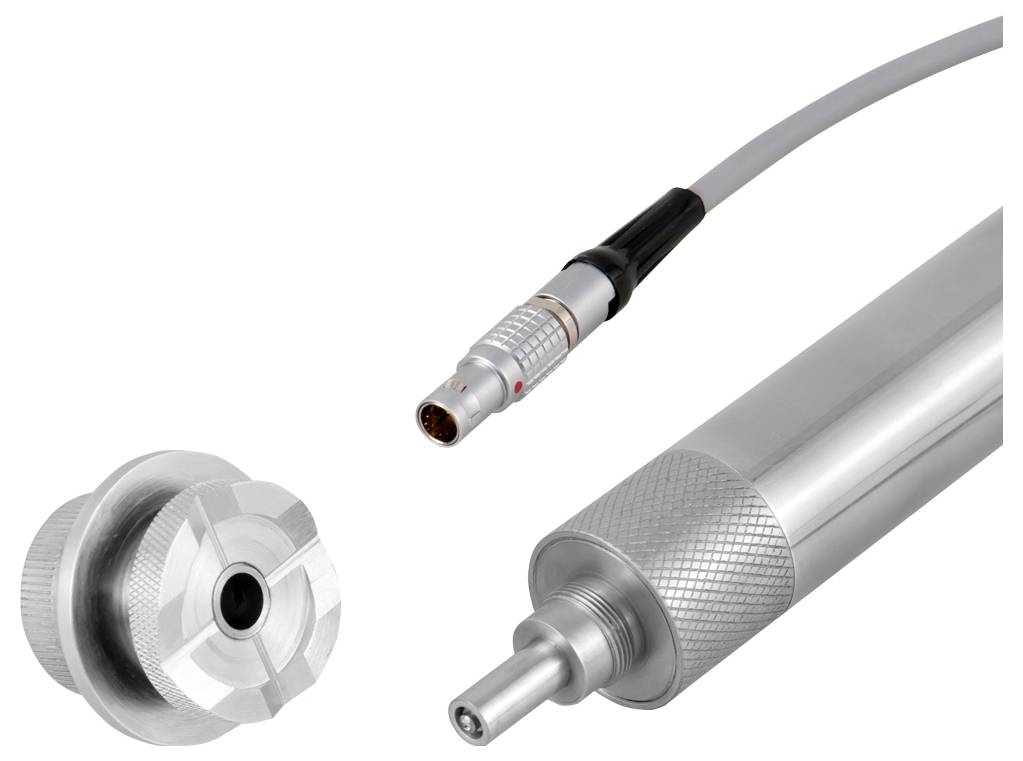

- 1 x 50 N UCI sonda
- 1 x ispitni blok 44,6 HRC
- 1 x 2 GB SD kartica (ugrađena)
- 1 x Mini-USB kabel
- 1 x PC softver (dostupan putem poveznice)
- 1 x 5V, 2A napajanje
- 3 x 1,2 V AA baterije
- 1 upute za rukovanje.
- 1 x ISO certifikat o kalibraciji
