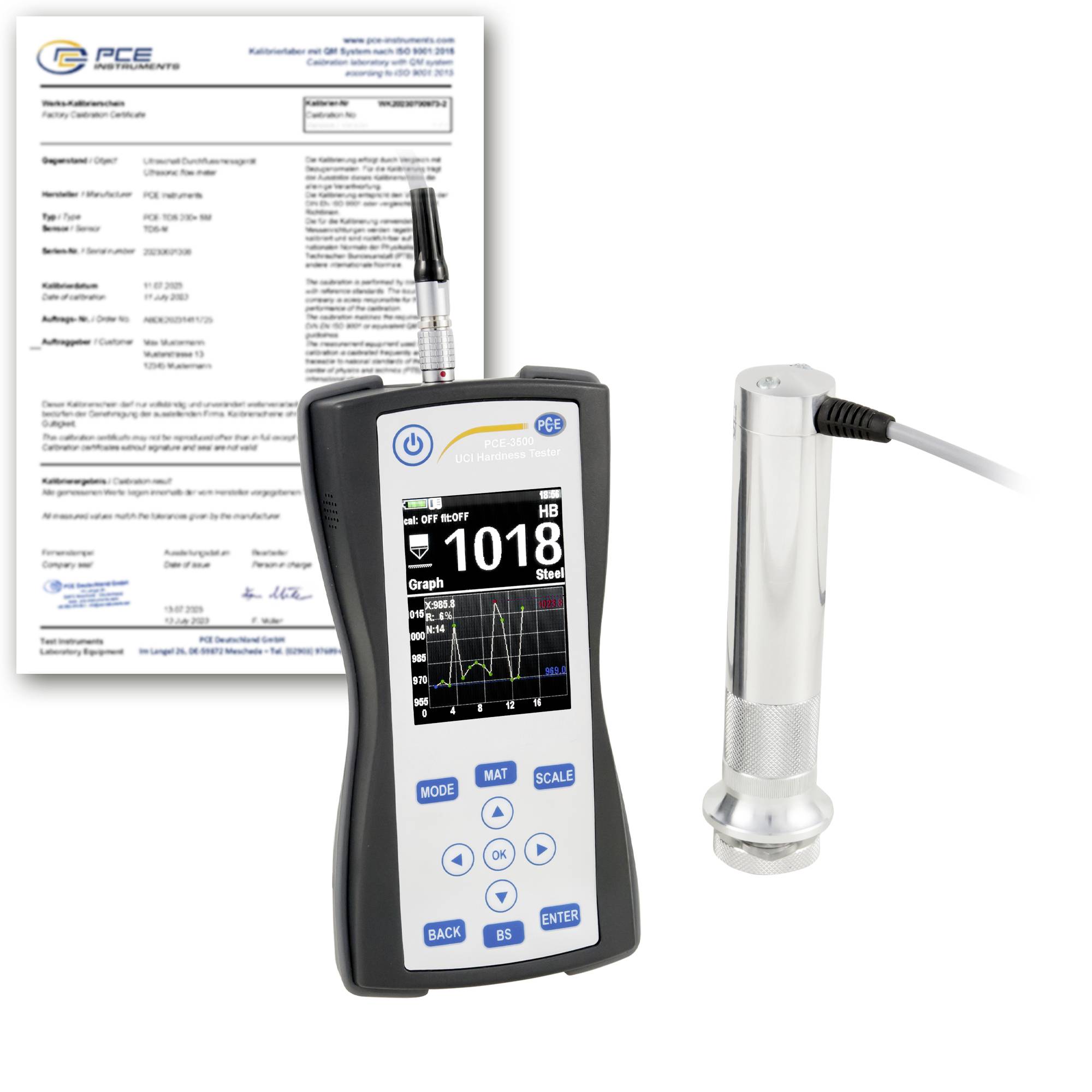

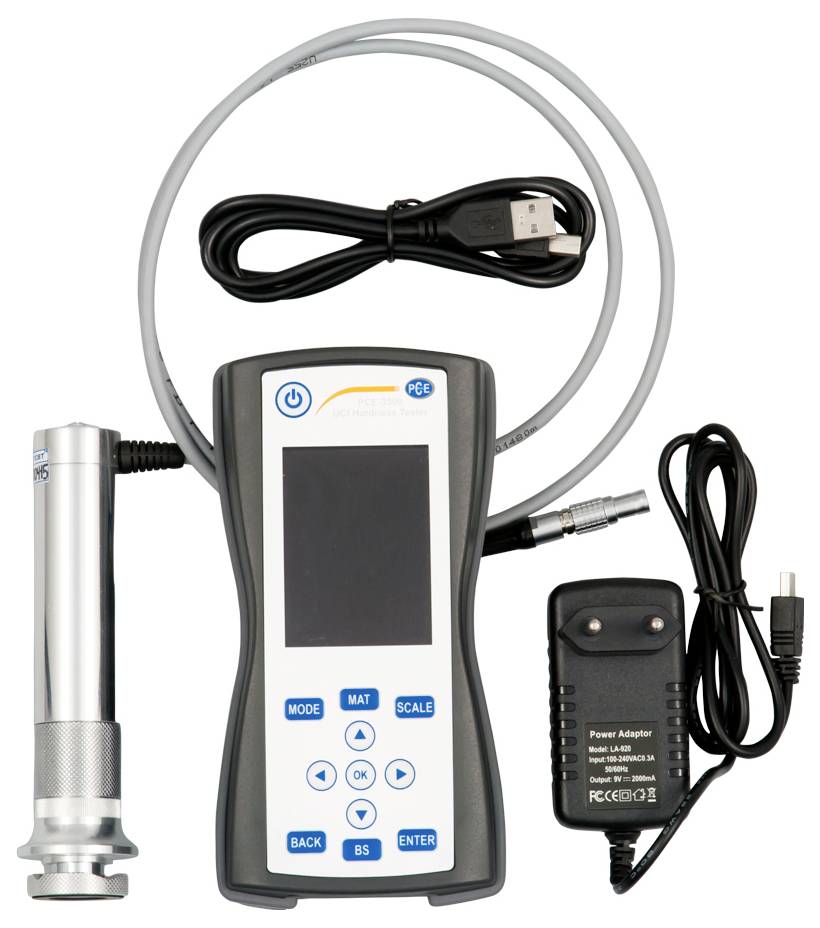

PCE Instruments PCE-3500-98-ICA ispitivač tvrdoće Kalibriran po (ISO) brinell, rockwell, vickers, uci, vlačna čvrstoća (

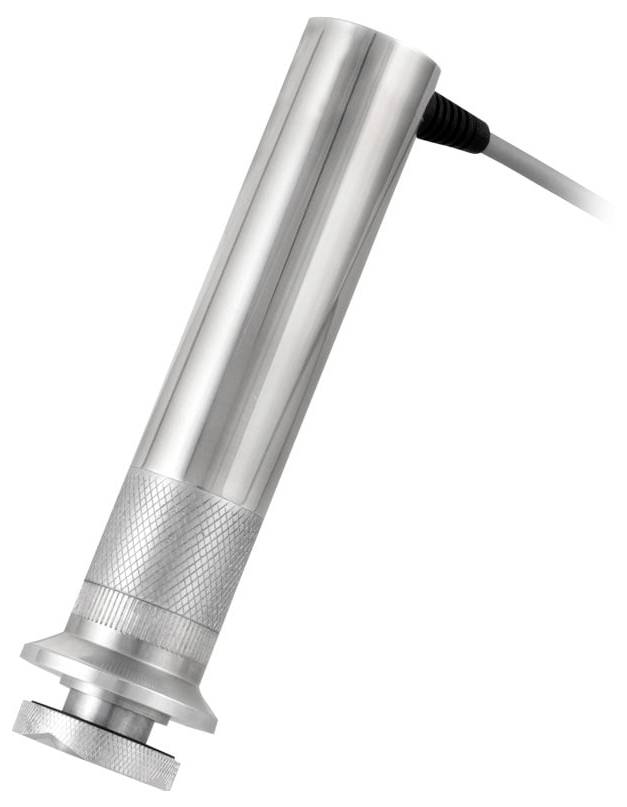

Ultrazvučni mjerač tvrdoće koristi se za nerazorno mjerenje tvrdoće metalnih komponenti. Ultrazvučni mjerač tvrdoće radi prema metodi ultrazvučne kontaktne impedancije. U UCI metodi, Vickersov dijamant se pobuđuje na ispitnoj sondi vlastitom rezonancijom. Pritiskom na ispitnu sondu prigušuje se frekvencija vibracija ovisno o tvrdoći površine i ovisno o modulu elastičnosti materijala i kontaktnoj površini. Rezultirajući pomak frekvencije može se koristiti za određivanje tvrdoće površine uzimajući u obzir karakterističnu krivulju materijala.

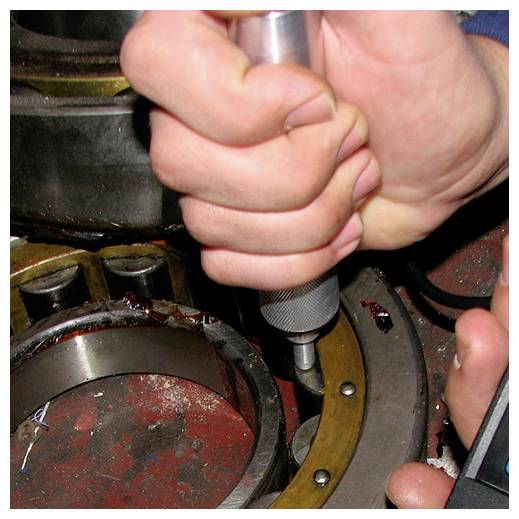

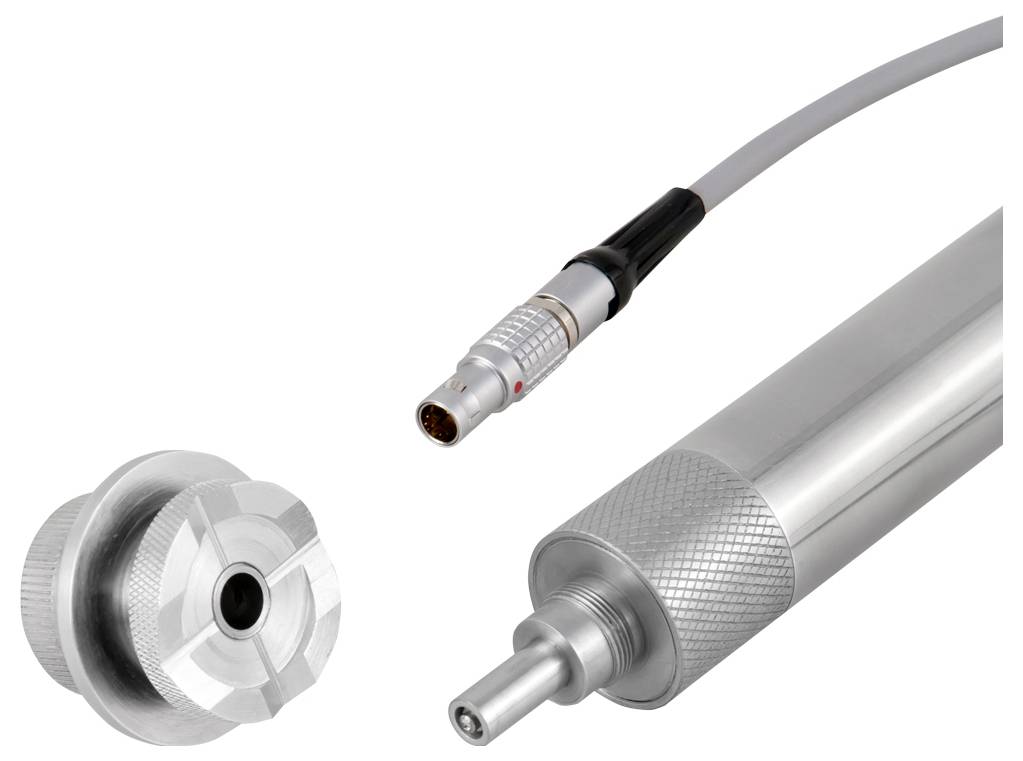

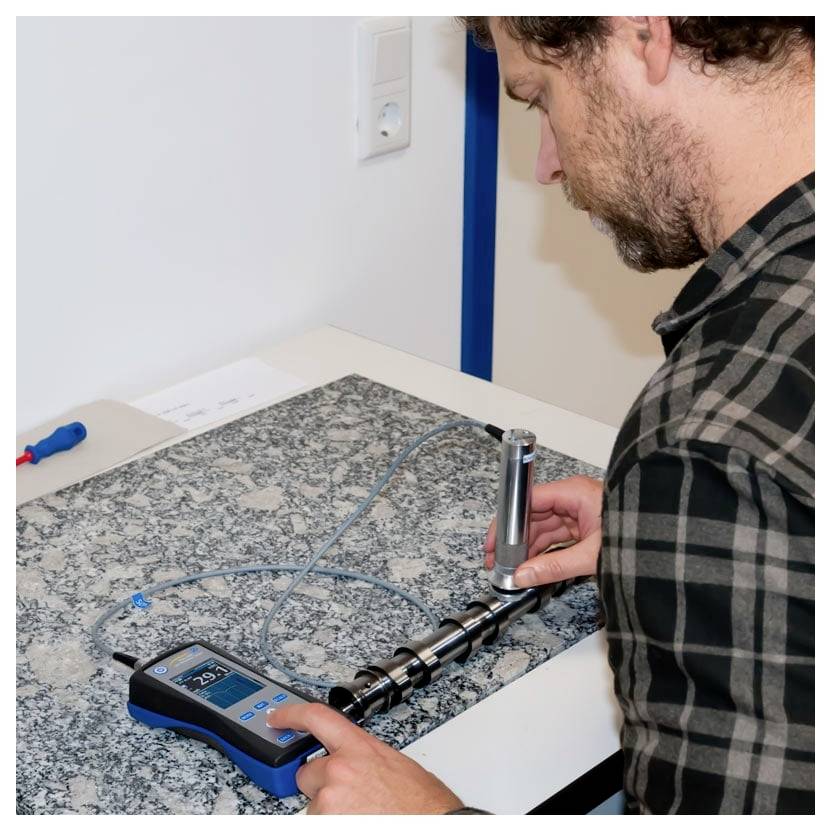

Ultrazvučni tester tvrdoće radi nerazorno. Iako se na površini stvara mikroskopski mali otisak, on obično nije vidljiv golim okom. Zbog male dubine prodiranja Vickersovog dijamanta, ultrazvučni mjerač tvrdoće posebno je prikladan za površinski kaljene komponente poput onih proizvedenih nitriranjem ili indukcijskim kaljenjem. Tipične primjene uključuju alate za štancanje, preše, tankostijene komponente, zupčanike, lopatice turbina, bregaste osovine ili zavare. Ultrazvučni mjerač tvrdoće je također prikladan za mnoge druge primjene u području ispitivanja tvrdoće. Zahvaljujući izmjenjivim sondama s različitim kontaktnim silama, može se pokriti širok raspon primjena.

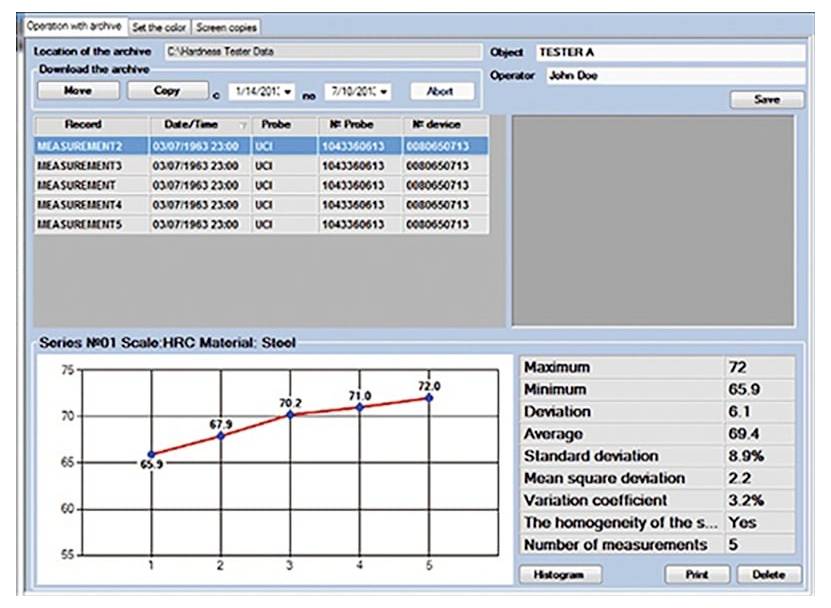

Nakon mjerenja tvrdoće komponente, ultrazvučni tester tvrdoće prikazuje različite statističke vrijednosti kao što su min./maks. i prosječne vrijednosti. Standardna devijacija i drugi koeficijenti također se mogu odrediti, a moguć je i prikaz histograma. Budući da ultrazvučni mjerač tvrdoće ima unutarnju memoriju, podaci mjerenja mogu se procijeniti nakon mjerenja pomoću softvera. Veza za preuzimanje softvera može se pronaći u korisničkom priručniku.
