pasivni modul Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Sadržaj: 1 St.

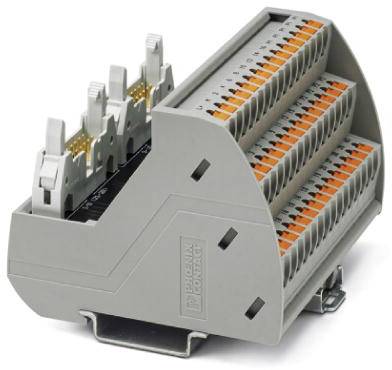

Sivi razvodnik s više redova priključaka i bočnim polugama, spreman za električnu instalaciju i montažu na DIN šinu.

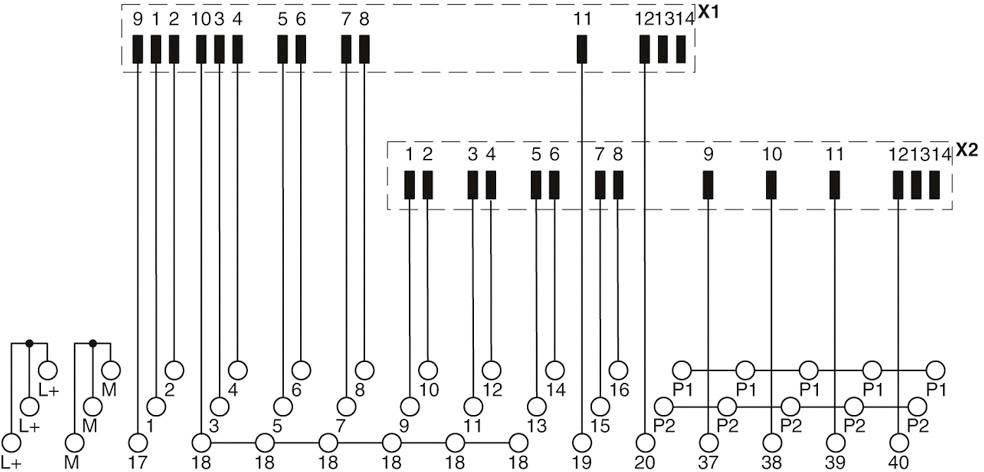

Elektrotehnička shema prikazuje ožičenje između dvije priključne točke X1 i X2. Numerirane žice povezuju različite komponente.

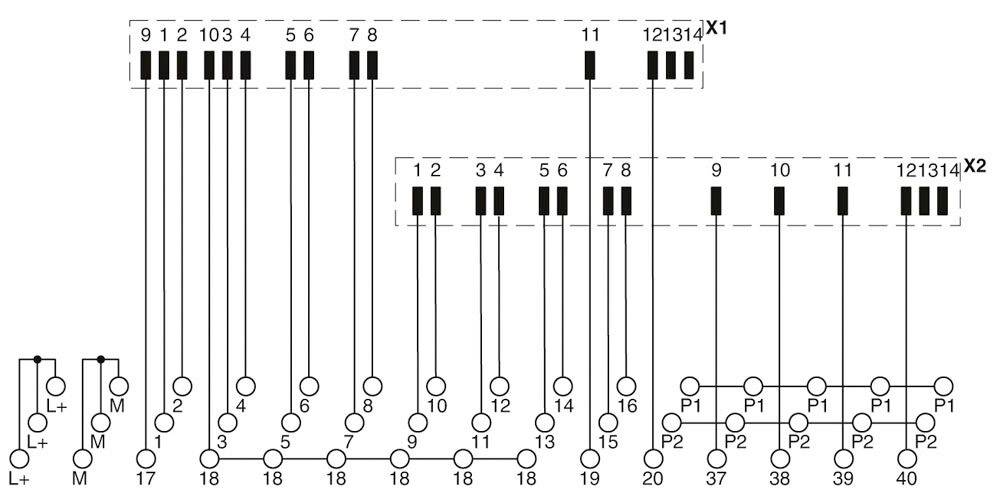

'Električna shema za uređaj s numeriranim priključnim točkama i vezama koje prikazuju upravljačke krugove i funkcije.'

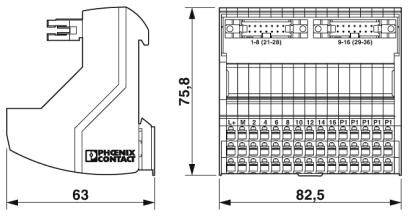

Tehnički nacrt električnog zaštitnog modula tvrtke Phoenix Contact s dimenzijama: visina 75,8 mm, duljina 82,5 mm, širina 63 mm.
1/4
Slika slična
Vrsta ambalaže
Piece
Vrsta proizvoda
pasivni modul
Ukupan broj polova
14
Priključak
vijčana stezaljka
AWG
26 - 14
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Dostava čet,25.02.2027.
Broj
Ukupno (93,99 € / komad)
93,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Maksimalni dozvoljeni radni napon AC: 25 V AC
  • Maksimalni dozvoljeni radni napon DC: 60 V DC
  • Najveća dopuštena struja (zasebno napajanje): 7 A
  • Instalacijski položaj: bilo koji
Vrsta ambalaže

Piece

Vrsta proizvoda

pasivni modul

Ukupan broj polova

14

Priključak

vijčana stezaljka

26 - 14

Dužina skidanja izolacije (maks.)

8 mm

dim.

(D x Š x V) 63 x 82.5 x 75.8 mm

Priključak (Polje)

Push-In stezaljka

Priključak (Upravljač)

IDC-FLK muški konektor

Pogonska struja

1 A

Sadržaj

1 St.

Broj polova

14

Širina

82.5 mm

Visina

75.8 mm

Dužina

63 mm

Serija

Varioface-VIP-3/SC

Maks. temperatura

+60 °C

Min. temperatura

-20 °C

Poprečni presjek fleksibilan (maks.)

2.5 mm²

Poprečni presjek kruti (maks.)

2.5 mm²

Poprečni presjek fleksibilni (min.)

0.14 mm²

Poprečni presjek kruti (min.)

0.14 mm²

Značajke

sa trirazinskom sponkom

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2136862 pasivni modul Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2136862 pasivni modul Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Sadržaj: 1 St.

Opis

Dvije trake FLK-a s 14 pinova. Vijačni priključci na tri nivoa.
