Name: nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1103160522 1 St.
Brand: Metz Connect
SKU: 2860481
Availability: InStock

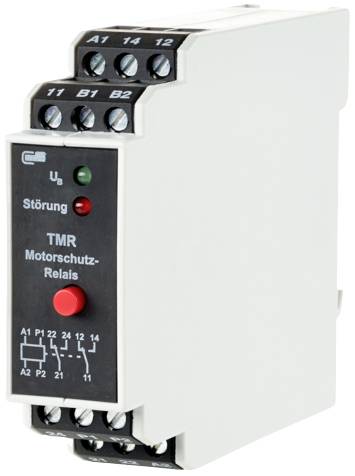

Releji za zaštitu motora sa vijčanim stezaljkama i LED indikatorima za prikaz napona i smetnji. Pogodan za zaštitu električnih motora.

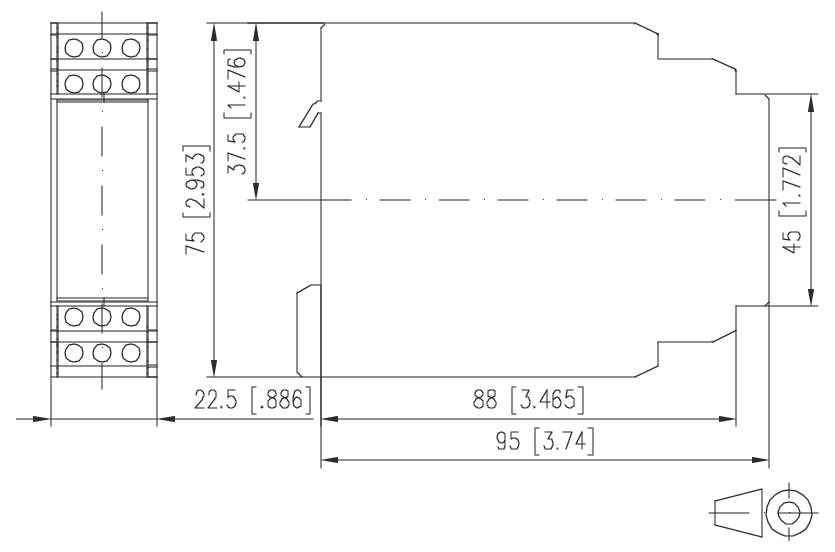

Tehnički dimenzioniran crtež mehaničkog dijela, prikazujući bočni i prednji pogled s mjerenjima u milimetrima i inčima.

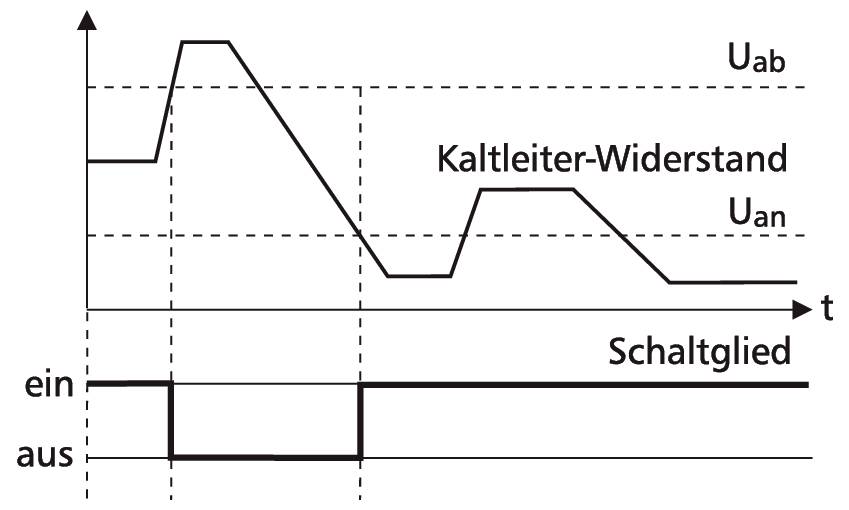

Dijagram otpora hladnog vodiča: Tok Uab i Uan tijekom vremena t sa sklopnom jedinicom uključeno/isključeno; napon raste, pada i prebacuje se između dvije razine.

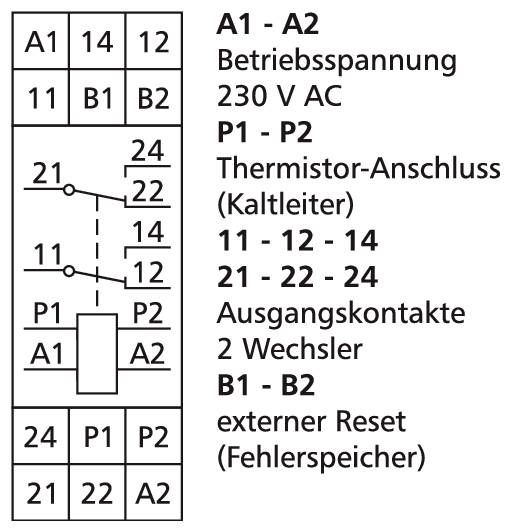

Shematski dijagram relajnog modula: radni napon 230 V AC, priključak termistora P1-P2, dva izlazna kontakta sa promjenom položaja 11-12-14 i 21-22-24, vanjski reset B1-B2.

1/4

Vrsta proizvoda

nadzorni relej

Funkcije

nadzor hladnih vodiča

Pogonski napon maks.

230 V/AC

Vrsta kontakta

2 prebacivanje

Preklopni napon (maks.)

230 V/AC

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava pet,30.10.

15 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (57,99 € / komad)

57,99 €

uklj. PDV

samo 5,64 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1103160522 1 St.

mjerni relej
Nadzorni releji
Nadzor zaštite motora
Nadzor klinastog remena
BTR Netcom

Tehnički podaci

Vrsta proizvoda: nadzorni relej

Tip: 1103160522

Funkcije: nadzor hladnih vodiča

Određene značajke: s gumbom za testiranje

Radni napon: 230 V/AC

Pogonski napon maks.: 230 V/AC

Pogonski napon: 230 V/AC (max)

Vrsta kontakta: 2 prebacivanje

Preklopni napon (maks.): 230 V/AC

Priključak: vijčana stezaljka

: IP40

Min. temperatura: 0 °C

Maks. temperatura: +55 °C

Širina: 22.50 mm

Visina: 75 mm

Dubina: 95 mm

dim.: (Š x V x D) 22.50 x 75 x 95 mm

Sadržaj: 1 St.

Težina: 150 g

Boja: siva

UKCA: da

Varijante(Sve stavke su s uklj. PDV-om)

Funkcije

Pogonski napon maks.

Preklopni napon (maks.)

Vrsta kontakta

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1103160522 1 St.

Kataloški br.:2860481

Dostava pet,30.10.

15 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

nadzor hladnih vodiča

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

57,99 €^*

nadzorni relej 230 V/AC (max) 1 prebacivanje Metz Connect 1102810520 Piece 1 St.

Kataloški br.:2860475

Dostava pet,30.10.

10 kom. - zaliha NjemačkaConrad Electronic

cos phi nadzor

230 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

81,99 €^*

nadzorni relej 230 V/AC (max) 1 prebacivanje Metz Connect 110281052013 1 St.

Kataloški br.:2860476

Dostava pet,30.10.

2 kom. - zaliha NjemačkaConrad Electronic

podopterećenje

230 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

97,99 €^*

nadzorni relej 230 V/AC (max) 1 prebacivanje Metz Connect 11031505 1 St.

Kataloški br.:2860477

Dostupno uskoro

Conrad Electronic

nadzor temperature s ptc-om

230 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

49,99 €^*

nadzorni relej 230 V/AC (max) 1 prebacivanje Metz Connect 11031605 1 St.

Kataloški br.:2860480

Dostupno uskoro

Conrad Electronic

nadzor hladnih vodiča

230 V/AC

1 prebacivanje

kom. - zaliha Njemačka

Min.: 2

Višestruki: 2

55,99 €^*

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1101500522 Piece 1 St.

Kataloški br.:2860474

Dostupno uskoro

Conrad Electronic

podbacivanje broja okretaja

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

99,99 €^*

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 110270 Piece 1 St.

Kataloški br.:2860485

Dostupno uskoro

Conrad Electronic

nadzor faza

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 11027070 1 St.

Kataloški br.:2860486

Dostupno uskoro

Conrad Electronic

nadzor faza

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

119,99 €^*

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 110271 1 St.

Kataloški br.:2860489

Dostava pet,30.10.

29 kom. - zaliha NjemačkaConrad Electronic

podnapon

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

104,99 €^*

nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 11027170 1 St.

Kataloški br.:2860490

Dostupno uskoro

Conrad Electronic

podnapon

230 V/AC

2 prebacivanje

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

44,99 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2860481 nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1103160522 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2860481 nadzorni relej 230 V/AC (max) 2 prebacivanje Metz Connect 1103160522 1 St.

Opis

Termistorski relej se koristi kao zaštitni relej motora od toplinskog preopterećenja (nedopuštenog zagrijavanja). Ovo zagrijavanje može nastati kao posljedica mehaničkog preopterećenja osovine ili kada motor radi s nedopuštenim naponima. Kao senzor koristi se PTC termistor koji se postavlja na dio motora koji se najviše zagrijava pri preopterećenju (npr. integriran u namot motora). Uređaj se također može koristiti s motorima koji imaju integriranu termičku sklopku. Integrirana memorija grešaka s tipkom za resetiranje na prednjoj strani, ili priključak eksterne tipke za resetiranje (priključci B1 - B2)., Varijante:, 230 V AC ili 24 V AC/DC, 1 preklopni kontakt ili 2 preklopna kontakta.

Ovaj tekst je strojno preveden.
