EtherCAT zaslon
Tehnički podaci
- Upravljački ulazi – Broj: 5
- Upravljački ulazi – Vrijeme odziva: 1 ms
- Upravljački ulazi – Opterećenje: maks. 2 mA pri 24 VDC
- Kontrolni izlazi – Broj: 4
- Upravljački izlazi – vrijeme odziva: cca. 50 ms
- Kućište – Materijal: ABS, UL 94 V-0
- Kućište – Montaža: Montaža na ploču
- Priključci – Vrsta priključka: Vijčani priključci, 1,5 mm² / AWG 16
- Upravljački izlazi – Izlazna struja: maks. 200 mA
- Temperatura okoline – Rad: -20 °C … +60 °C bez kondenzacije
- DC napajanje – Zaštitni krug: Zaštita od obrnutog polariteta
- Istosmjerno napajanje – Potrošnja struje: cca. 100 mA (neopterećeno)
- Vanjska zaštita: T 0,5 A
- AC napajanje – (AC opcija) Potrošnja energije: cca. 3 VA (neopterećeno)
- AC napajanje – vanjski osigurač: T 0,1 A
- Pomoćni izlaz napona – S istosmjernim napajanjem: 24 VDC (otprilike 1 V niže od ulaznog napona), maks. 250 mA ili 5 VDC (± 15%), maks. 250 mA
- Pomoćni naponski izlaz – S izmjeničnim napajanjem: 24 VDC (± 15%) (maks. 150 mA do 45 °C / 80 mA iznad 45 °C) ili 5 VDC (± 15%), maks. 250 mA
- Pomoćni naponski izlaz – EtherCAT® sučelje Priključak: 2 Ethernet porta RJ45 s galvanskom izolacijom
- Pomoćni naponski izlaz (1 ECAT IN / 1 ECAT OUT) – Brzina prijenosa podataka: 100 Mbit/s puni dupleks
- Pomoćni naponski izlaz (1 ECAT IN / 1 ECAT OUT) – Komunikacija: EtherCAT® pomoćni uređaj s CoE (CANopen preko EtherCAT®-a) 1 objekt procesnih podataka za slanje (TxPDO) i 1 objekt procesnih podataka za primanje (RxPDO) s fiksnim mapiranjem
- Upravljački ulazi – Format: HTL, PNP (niski 0 … 3 V, visoki 9 … 30 V)
- Analogni izlaz – Konfiguracija: Strujni ili naponski izlaz
- Analogni izlaz – (opcija AO/AR) Naponski izlaz: -10…+10 V (maks. 2 mA)
- Analogni izlaz – Strujni izlaz: 0/4 … 20 mA (Maksimalno opterećenje 270 ohma)
- Analogni izlaz – Rezolucija: 16 bita
- Analogni izlaz – vrijeme odziva: cca. 50 ms
- Upravljački izlazi – (opcija AO/AR/CO/CR) Format / Razina: 5 … 30 V (ovisno o naponu na COM+), PNP
- Relejni izlazi – Broj: 2
- Relejni izlazi – (opcija RL) Konfiguracija: Preklopni (bez napona)
- Relejni izlazi – AC preklopni kapacitet: maks. 250 VAC / 3 A / 750 VA
- Relejni izlazi – DC preklopni kapacitet: maks. 150 VDC / 2 A / 50 W
- Relejni izlazi – vrijeme odziva: cca. 50 ms
- Relejni izlazi – Serijsko sučelje: Format (opcija A0/CO): RS232 (opcija AO/AR/CO/CR) Format (opcija AR/CR) RS485
- Relejni izlazi – Brzina prijenosa: 9600, 19200 ili 38400 bauda
- Relejni izlazi – Protokol: Lecom ili Modbus RTU
- Vrsta zaslona: Grafički LCD s pozadinskim osvjetljenjem
- Prikaz – Raspon prikaza: 8 dekada plus znak (-99999999 … 99999999) 13 mm
- Zaslon – Visina znamenki (jednostruki + dvostruki): 26 mm Visina znamenki (veliki zaslon) crvena/zelena/žuta (preklopiva)
- Zaslon – Boja: Zaslon osjetljiv na dodir (rezistivni)
- Kućište – izrez (Š x V): 91 x 43 mm
- Uvjeti okoline: Nadmorska visina: maks. 2000 m nadmorske visine
- Vrsta proizvoda
digitalni zaslon
- Tip
6967.5150
- Tehnologija prikaza
LCD
IP65 (prednja strana)/IP20 (zadnja strana)
- Zaslon (brojevi)
-99999999
- dim.
(D x Š x V) 116 x 96 x 48 mm
- Težina
200 g
- Pogonski napon maks.
230 V/AC
30 V/DC
- min. pogonski napon
115 V/AC
18 V/DC
- Osvjetljenje zaslona
crveno
zeleno
žuto
- Širina
96 mm
- Visina
48 mm
- Dužina
116 mm
- Sučelja
RJ45
RJ45
- Visina znamenki
26 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3805208 Motrona 6967.5150 digitalni zaslon
Upute za rad i sigurnost
Upute za rad i sigurnost 3805208 Motrona 6967.5150 digitalni zaslon
Opis

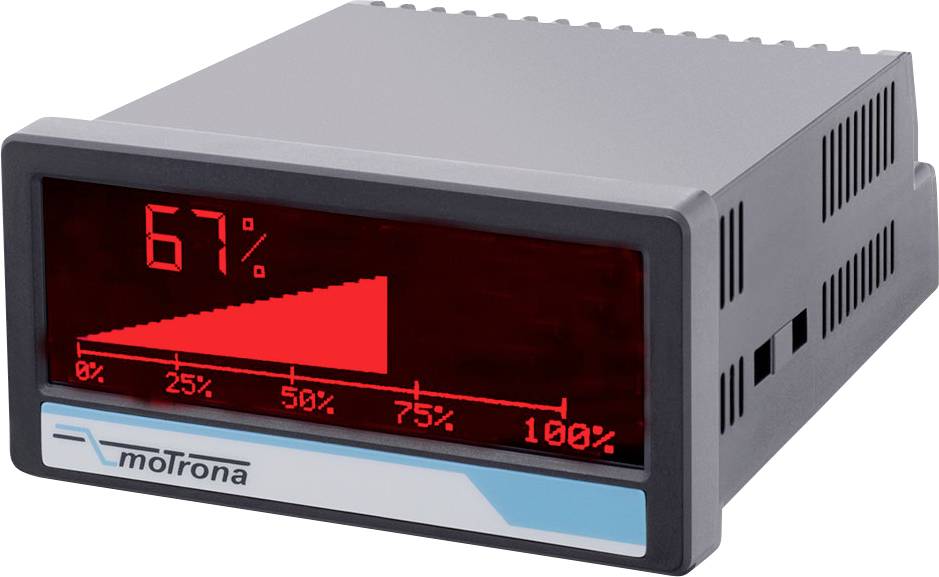

EtherCAT zaslon snima, obrađuje, analizira, vizualizira i prenosi procesne podatke. Zahvaljujući svestranom sučelju, uređaj se može konfigurirati i skalirati tijekom rada, a istovremeno prenositi informacije o statusu. S otpornim zaslonom osjetljivim na dodir, višebojnim grafičkim zaslonom (crvena, zelena, žuta) i integriranim stupčastim grafom, zaslon je idealan kao uređaj za prikaz na licu mjesta.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- EtherCAT sučelje
- 5 kontrolnih ulaza za daljinsko okidanje
- Napajanje 18 ... 30 VDC
- Standardno montažno kućište dimenzija 96 x 48 mm i stupnja zaštite IP65
- Svijetao i visokokontrastan grafički prikaz s varijacijama boja ovisnim o događaju.
- Emulacija 7-segmentnog zaslona sa simbolima, jedinicama i prikazom stupčastog grafikona
- Intuitivna i jednostavna parametrizacija putem običnog teksta i zaslona osjetljivog na dodir
Isporuka uključuje
- Uputstva za korištenje
