modul za napajanje Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Sadržaj: 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:

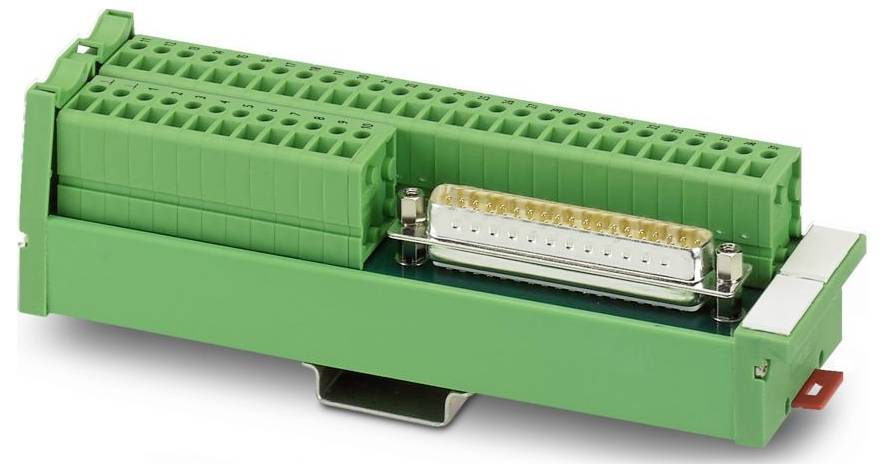

'Zeleni terminalski blok s više točaka priključka i metalnom trakastom konektorom kao centralnim dijelom dizajna.'
Slika slična
Vrsta proizvoda
modul za napajanje
Ukupan broj polova
37
Priključak
D-Sub muški konektor
vijak
Način pričvršćivanja
montažne šine
AWG
24 - 14
Tehnički list (PDF)
Nije dostupno
Ukupno (164,99 € / komad)
164,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Broj polova: 38
  • Vrsta priključka: Vijčani priključak
  • Navoj vijka: M3
  • Moment pritezanja: 0,4 Nm ... 0,5 Nm
  • Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (ferula bez plastične čahure); 0,25 mm² ... 1,5 mm² (ferula s plastičnom čahurom)
  • Presjek krutog vodiča: 0,2 mm² ... 2,5 mm²
  • Presjek vodiča AWG: 24 ... 14
  • Širina: 45 mm
  • Visina: 156 mm
  • Dubina: 46,6 mm
  • Boja: zelena (RAL 6021)
  • Uvjeti okoline: Uvjeti okoline
  • Temperatura okoline (radna): -20 °C ... 50 °C
  • Temperatura okoline (skladištenje/transport): -20 °C ... 70 °C
  • Nadmorska visina: ≤ 2000 m
  • Standardi/Propisi: EN IEC 60664-1
  • Vrsta montaže: montaža na DIN šinu
  • Kategorija prenapona: II
  • Stupanj nečistoće: 2
  • Duljina skidanja izolacije: 9 mm
  • Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
  • Položaj ugradnje: bilo koji
  • Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
  • Razmak mreže: 5 mm
  • Priključak prema standardu: IEC 60807-2
  • Certifikat: u skladu s UKCA
  • Dimenzije artikla: Dimenzije artikla
  • Izolacija: Funkcionalna izolacija
  • UKCA: UKCA
  • Nazivni izolacijski napon: 125 V
  • Nazivni impulsni napon: 1,2 kV (1,2 / 50 μs)
  • Stupanj zaštite (mjesto ugradnje): ≥ IP54
  • Presjek fleksibilnog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 0,75 mm²; 0,25 mm² ... 0,34 mm² (ferula bez plastične čahure)
  • Dostupan indikator statusa: ne
  • Broj priključaka: 1
  • Izolacijska svojstva: Zračne i puzne udaljenosti: Izolacijska svojstva: Zračne i puzne udaljenosti
  • Vrsta izolacijskog materijala kućišta: PVC
  • Ciklusi uključivanja:> 500
  • Radni napon (AC): ≤ 30 V AC
  • Radni napon (DC): ≤ 60 V DC
  • Struja (po grani): ≤ 2,5 A
  • Struja (ukupna struja): ≤ 55,5 A
  • Priključak 1 (razina upravljanja): Priključak 1 (razina upravljanja)
  • Priključak 2 (razina polja): Priključak 2 (razina polja)
  • Presjek krutog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 0,75 mm²
  • Stupanj zaštite (modul): IP20
Vrsta proizvoda

modul za napajanje

Ukupan broj polova

37

Priključak

D-Sub muški konektor

vijak

Način pričvršćivanja

montažne šine

24 - 14

dim.

(D x Š x V) 46.6 x 45 x 156 mm

Sadržaj

1 St.

Broj polova

37

Širina

45 mm

Visina

156 mm

Dužina

46.6 mm

Poprečni presjek fleksibilan (maks.)

2.5 mm²

Poprečni presjek kruti (maks.)

2.5 mm²

Poprečni presjek fleksibilni (min.)

0.2 mm²

Poprečni presjek kruti (min.)

0.2 mm²

Dubina

46.6 mm

Nazivna struja

2,5 A

Nazivni napon

30 V

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3580367 modul za napajanje Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3580367 modul za napajanje Phoenix Contact 2959638 UM 45-D37SUB/S/FRONT/Q Sadržaj: 1 St.

Opis

VARIOFACE SLIM-LINE, s vijčanim terminalima i D-subminijaturnim priključkom, za poprečnu montažu na NS 35/7,5, 37 polova

Ovaj tekst je strojno preveden.
