modul za napajanje Phoenix Contact 2304432 FLKM 16/DV Sadržaj: 1 St.

EAN:
Šifra proizvođača:
Kataloški br.:

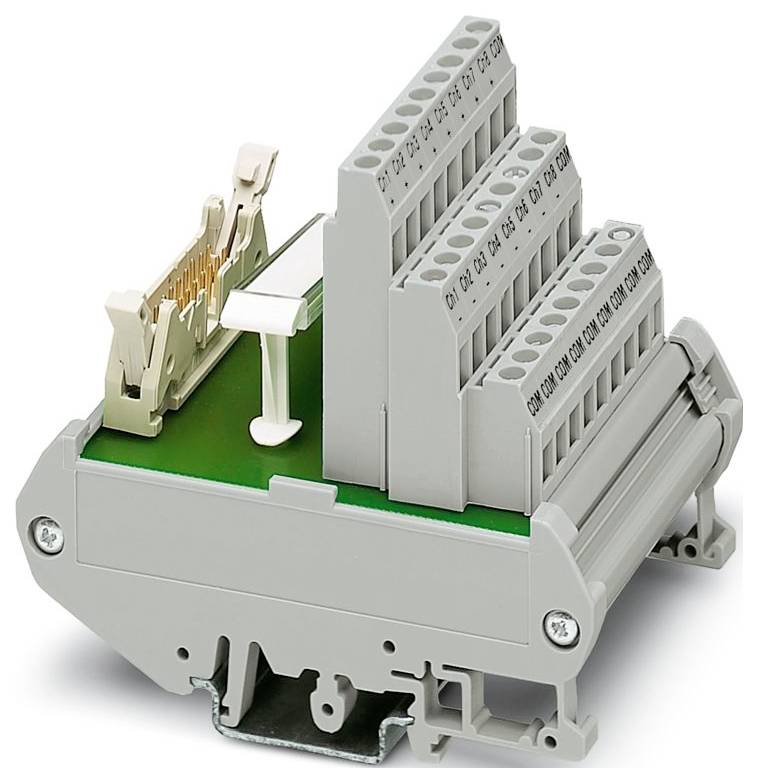

Slika prikazuje kompaktan, višestupanjski terminalni blok s više spojnih točaka za integraciju kabliranja u električnim sustavima.
Slika slična
Vrsta proizvoda
modul za napajanje
Ukupan broj polova
16
Priključak
IDC-FLK muški konektor
vijak
Način pričvršćivanja
montažne šine
AWG
24 - 12
Tehnički list (PDF)
Nije dostupno
Ukupno (85,99 € / komad)
85,99 €
prav.tax.untaxed uklj. PDV
 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatnih troškova isporuke
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja

Tehnički podaci

  • Obitelj proizvoda: VARIOFACE
  • Broj polova: 16
  • Vrsta priključka: Vijčani priključak
  • Navoj vijka: M3
  • Moment pritezanja: 0,5 Nm ... 0,6 Nm
  • Presjek fleksibilnog vodiča: 0,2 mm² ... 2,5 mm²; 0,25 mm² ... 1,5 mm² (ferula bez plastične čahure); 0,25 mm² ... 2,5 mm² (ferula s plastičnom čahurom)
  • Presjek krutog vodiča: 0,2 mm² ... 4 mm²
  • Presjek vodiča AWG: 24 ... 12
  • Širina: 44,5 mm
  • Visina: 89,6 mm
  • Dubina: 65,9 mm
  • Boja: siva (RAL 7042)
  • Uvjeti okoline: Uvjeti okoline
  • Temperatura okoline (radna): -20 °C ... 50 °C
  • Temperatura okoline (skladištenje/transport): -20 °C ... 70 °C
  • Nadmorska visina: ≤ 2000 m
  • Standardi/Propisi: EN IEC 60664-1
  • Vrsta montaže: montaža na DIN šinu
  • Kategorija prenapona: II
  • Stupanj nečistoće: 2
  • Duljina skidanja izolacije: 7 mm
  • Udaljenosti zračnog prostora i puzne staze: Udaljenosti zračnog prostora i puzne staze
  • Položaj ugradnje: bilo koji
  • Upute za uporabu: Za pravilnu uporabu potrebno je pridržavati se specifikacija smjernica za instalaciju (vidi Preuzimanja). Prilikom korištenja proizvoda trećih strana u primjenama ili prilikom korištenja s proizvodima trećih strana, moraju se poštivati i specifikacije, sigurnosne upute i upozorenja odgovarajućeg proizvođača treće strane.
  • Razmak mreže: 5,08 mm
  • Priključak prema standardu: IEC 60603-13
  • Certifikat: u skladu s UKCA
  • Dimenzije artikla: Dimenzije artikla
  • Broj kanala: 8
  • Izolacija: Funkcionalna izolacija
  • UKCA: UKCA
  • Nazivni izolacijski napon: 63 V
  • Nazivni impulsni napon: 0,6 kV (1,2 / 50 μs)
  • Stupanj zaštite (mjesto ugradnje): ≥ IP54
  • Presjek fleksibilnog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 1,5 mm²; 0,25 mm² ... 0,75 mm² (ferula bez plastične čahure); 0,5 mm² ... 0,5 mm² (dvostruka žičana čahura s plastičnom čahurom)
  • Dostupan indikator statusa: ne
  • Broj priključaka: 1
  • Izolacijska svojstva: Zračne i puzne udaljenosti: Izolacijska svojstva: Zračne i puzne udaljenosti
  • Vrsta izolacijskog materijala kućišta: PVC
  • Ciklusi uključivanja:> 50
  • Podržani kontroler: EMERSON DeltaV: Podržani kontroler: EMERSON DeltaV
  • Odgovarajuća I/O kartica: VE4001S2T2B3; VE4001S2T2B3 Serija 2; VE4001S2T1B3; VE4002S1T1B3; VE4002S1T2B3; VE4002S1T2B3 Serija 2; VE4003S2B4; VE4005S2B3; VE4003S2B5
  • Radni napon (AC): ≤ 30 V AC
  • Radni napon (DC): ≤ 60 V DC
  • Struja (po grani): ≤ 1 A
  • Priključak 1 (razina upravljanja): Priključak 1 (razina upravljanja)
  • Priključak 2 (razina polja): Priključak 2 (razina polja)
  • Presjek krutog vodiča (2 vodiča istog presjeka): 0,2 mm² ... 1,5 mm²
  • Klasa zaštite (modul): IP00
Vrsta proizvoda

modul za napajanje

Ukupan broj polova

16

Priključak

IDC-FLK muški konektor

vijak

Način pričvršćivanja

montažne šine

24 - 12

dim.

(D x Š x V) 65.9 x 44.5 x 89.6 mm

Sadržaj

1 St.

Broj polova

16

Širina

44.5 mm

Visina

89.6 mm

Dužina

65.9 mm

Poprečni presjek fleksibilan (maks.)

2.5 mm²

Poprečni presjek kruti (maks.)

4 mm²

Poprečni presjek fleksibilni (min.)

0.2 mm²

Poprečni presjek kruti (min.)

0.2 mm²

Dubina

65.9 mm

Nazivna struja

1 A

Nazivni napon

30 V

UKCA

da

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3579018 modul za napajanje Phoenix Contact 2304432 FLKM 16/DV Sadržaj: 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3579018 modul za napajanje Phoenix Contact 2304432 FLKM 16/DV Sadržaj: 1 St.

Opis

Prijenosni modul, priključak 1: IDC/FLK pin konektor 1x 16-pinski, priključak 2: vijčani priključak 16-pinski, broj kanala: 8
