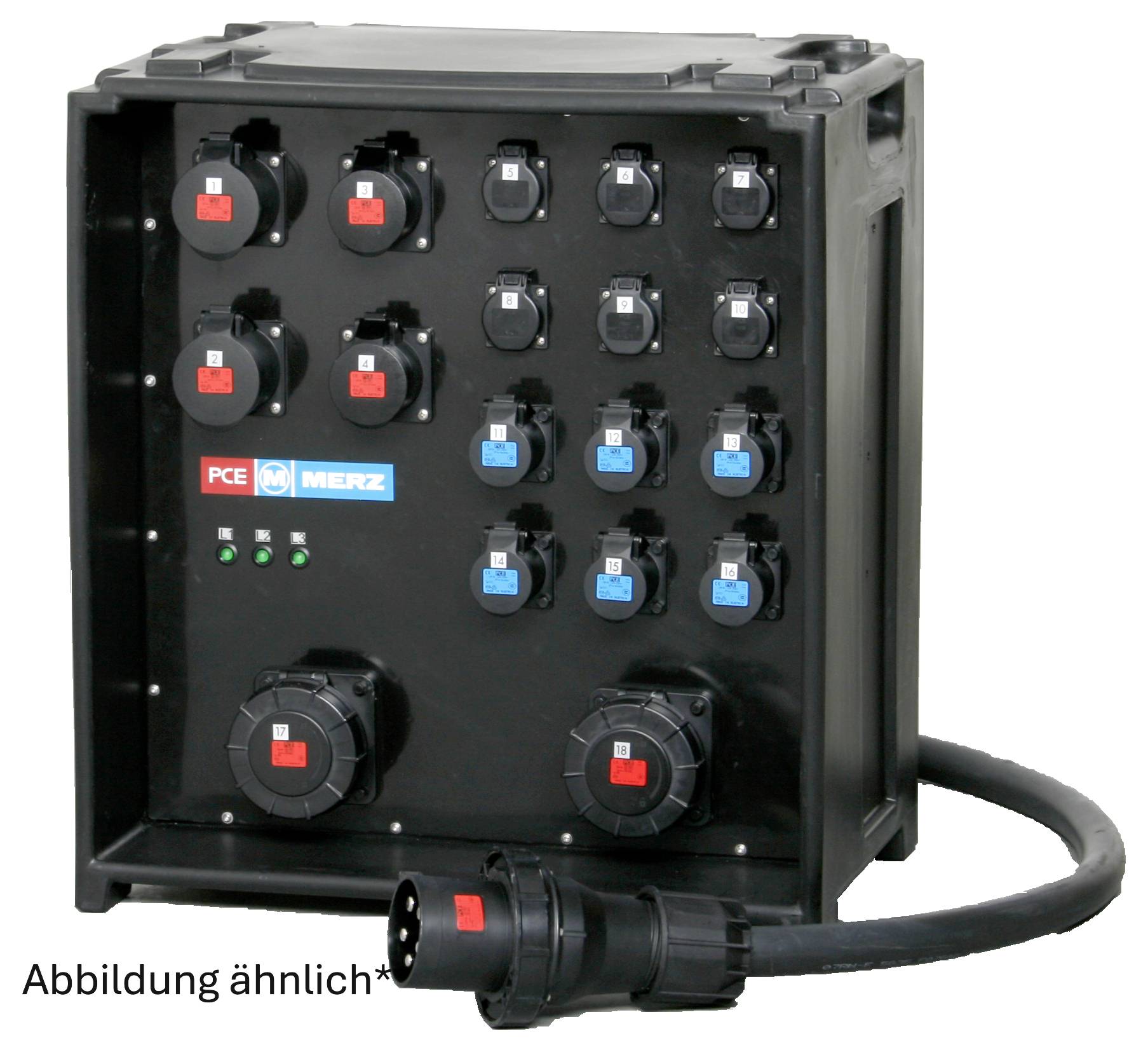

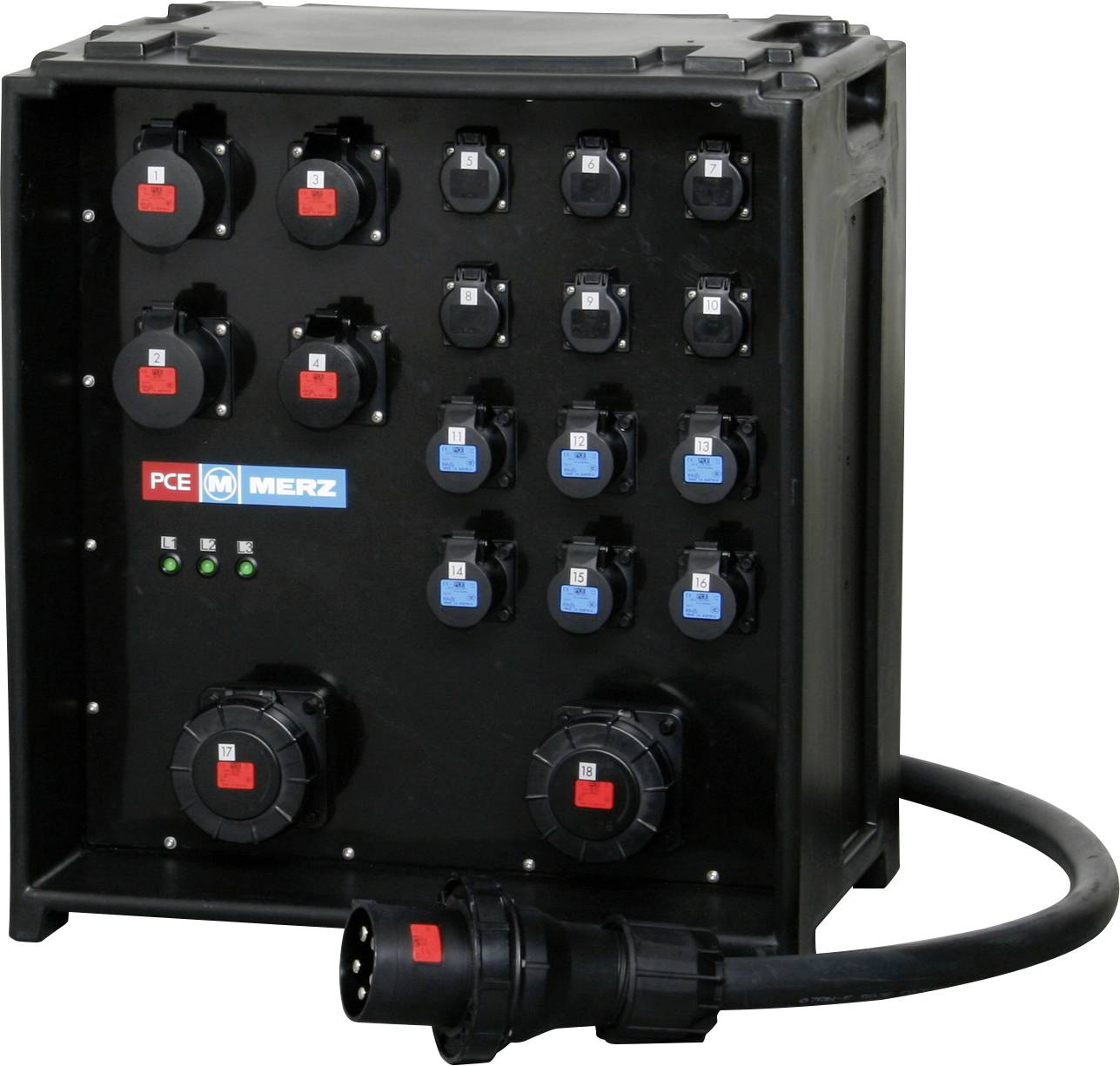

MERZ CEE razvodnik M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Tehnički list (PDF)
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
MERZ CEE razvodnik M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
- Izuzetno robusno kućište od polietilena
- Može se naslagati
- Integrirane ručke za nošenje
Tehnički podaci
- Vrsta proizvoda
CEE razvodnik
- Broj CEE spojnica
7
- Priključak A
CEE utičnica
- Priključak B
sigurnosna utičnica
CEE utičnica 16 A 5-polna
CEE utičnica 32 A 5-polna
CEE utičnica 63 A 5-polna
- Broj sigurnostnih utičnica
6
- Ulazi
CEE 125A 5-pinski
- Nazivni ulazni napon
400 V
- Nazivni izlazni napon
400 V
- Nazivna ulazna struja
125 A
IP44
- dim.
(D x Š x V) 400 x 600 x 670 mm
- Dužina
400 mm
- Širina
600 mm
- Visina
670 mm
- Ulazi (CEE razdjelnik)
CEE utikač 125 A 5-polni
- Izlazi (CEE razdjelnik)
CEE-sklopka 16 A 5-polna
CEE-sklopka 32 A 5-polna
CEE-sklopka 63 A 5-polna
konektor sa zaštitnim kontaktom
- Sadržaj
1 St.
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3521751 MERZ CEE razvodnik M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Upute za rad i sigurnost
Upute za rad i sigurnost 3521751 MERZ CEE razvodnik M-SVE5-4 125/222-6/2H16/G/E/MS MZ85801 400 V 125 A
Opis
Plastični razdjelnik utičnica 86 kVA
IP44
Napajanje: 1xCEE 125A 5-pinski
Utičnica s kliznim prstenom: 1xCEE 125A 5-pinska (bez osigurača)
Zaštitna sklopka na diferencijalnu struju: 7x40/0,03A Tip A; 2x 63/0,3A Tip A
CEE utičnice 5-pinske: 2x16A, 2x32A, 2x63A
2x Harting HAN16
Sigurnosne utičnice: 6
Prekidač: 24x16A C 1-polni
9x32A C 1-pinski; 9x63A C 1-pinski
Ponoćna verzija (sve utičnice crne)
Ovaj tekst je strojno preveden.
IP44
Napajanje: 1xCEE 125A 5-pinski
Utičnica s kliznim prstenom: 1xCEE 125A 5-pinska (bez osigurača)
Zaštitna sklopka na diferencijalnu struju: 7x40/0,03A Tip A; 2x 63/0,3A Tip A
CEE utičnice 5-pinske: 2x16A, 2x32A, 2x63A
2x Harting HAN16
Sigurnosne utičnice: 6
Prekidač: 24x16A C 1-polni
9x32A C 1-pinski; 9x63A C 1-pinski
Ponoćna verzija (sve utičnice crne)
Ovaj tekst je strojno preveden.
