Name: Megger 1010-518 MVC1010 1 St.
Brand: Megger
SKU: 2108095
Availability: BackOrder

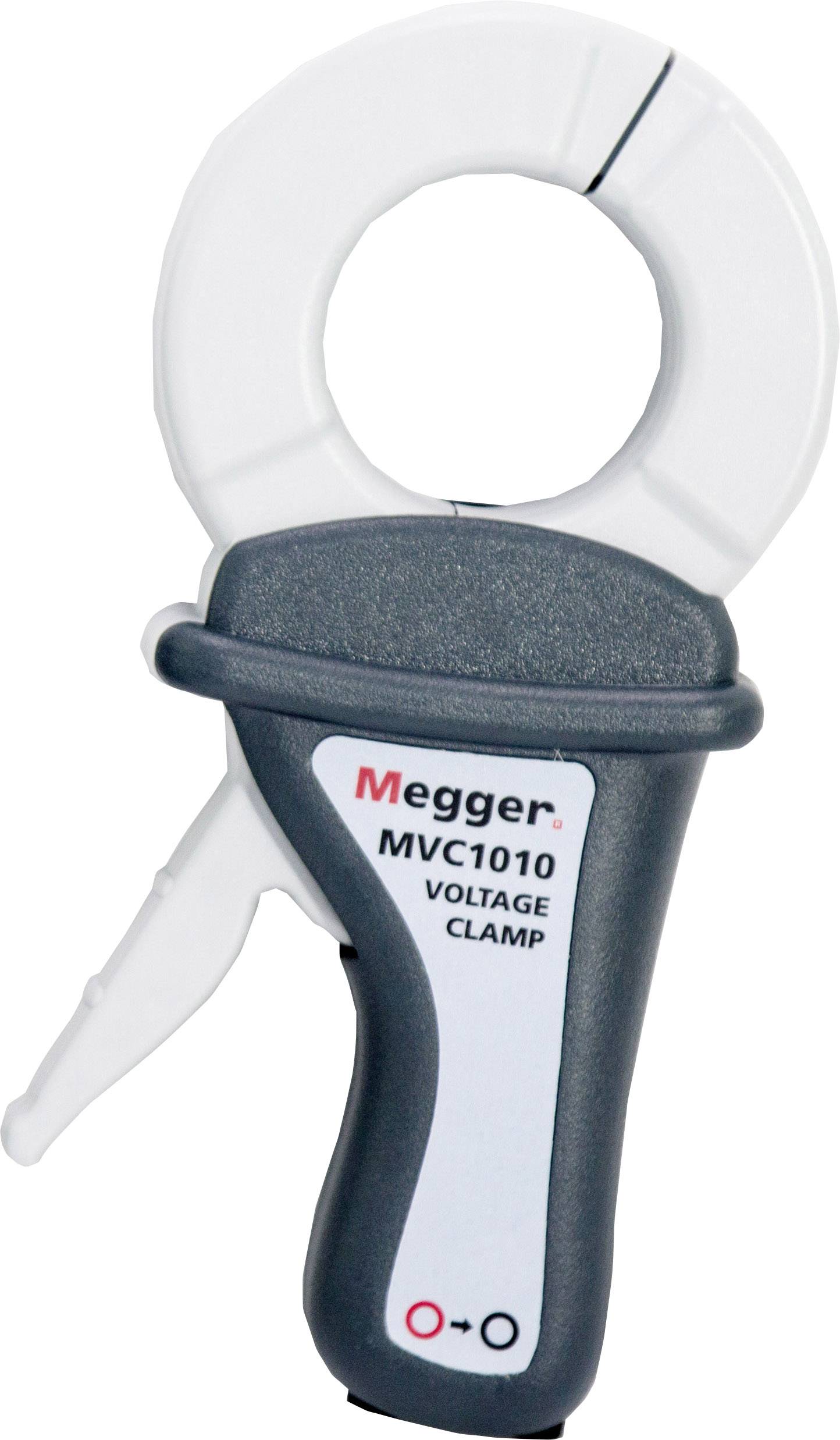

Strujne kliješti 'Megger MVC1010' za mjerenje napona. Sive i bijele boje, ergonomski dizajn za preciznu primjenu.

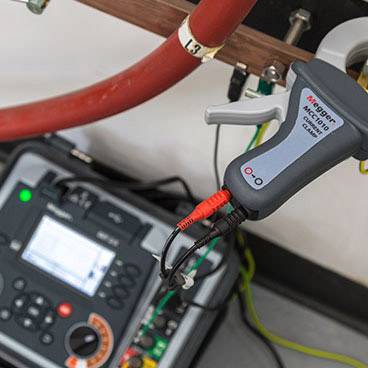

Digitalni mjerni uređaj mjeri protok struje kroz debeli crveni kabel u električnom sustavu.

1/2

Tehnički list (PDF)

EAN:

Šifra proizvođača:

Kataloški br.:

Dostava uto,10.11.

16 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (529,00 € / komad)

529,00 €

uklj. PDV

samo 35,86 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

CAT IV 600 V izmjerenje struje do 1000 A AC
1 mA / 1 Osjetljivost pri nazivnom otporu opterećenja od 1 Ω
Velike čeljusti za hvatanje vodiča do 52 mm
Zaštita od prenapona izlaznih terminala
Prikladno za struje istjecanja

Tehnički podaci

Transformacijski omjer 1000: 1
Osjetljivost 1 mA / A
Frekvencijski pojas 15 Hz - 10 kHz
Crest faktor ≥ 6 za struje do 2000 A / vršnu struju (300 A rms)
Utjecaj grebenog faktora ≤1% za CF≤4
Nominalna impedancija opterećenja ≤1 Ω (otpor opterećenja)
Maksimalni izlazni napon ≤28 V Spitz (elektronički graničnik)
Utjecaj frekvencije 30 Hz - 5 kHz ≤0,25%
Utjecaj položaja vodiča u čeljusti ≤0,3% amplitude
Radni napon ≤600 V rms.

Pogodno za robnu marku: Megger

Težina: 700 g

Kategorija mjerenja: CAT IV 600 V

Širina: 110 mm

Visina: 45 mm

Dužina: 218 mm

Tip: MVC1010

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 2108095 Megger 1010-518 MVC1010 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 2108095 Megger 1010-518 MVC1010 1 St.

Opis

Strujna stega ima omjer pada 1000: 1 i dizajnirana je za mjerenje izmjeničnih struja do 1000 A. Držač ima izvrsnu točnost (0,3% pogreške, potpuno mjerno područje) i mali fazni pomak (0,7 °, potpuno mjerno područje), te se stoga može koristiti za mjerenje snage, energije i primjene kvalitete električne energije. Ova visoka učinkovitost postignuta je jer su magnetske jezgre izrađene od vrlo propusne legure FeNi.
Uređaj priključen na MCC1010 i MVC1010 mora osigurati nazivni prekidni otpor (opterećenje) od 1 Ω.
Izlazni priključci MCC1010 i MVC1010 zaštićeni su naponom ograničavajućim krugom, koji ima napon sigurnog dodira u svim ocijenjenim uvjetima.
MCC1010 i MVC1010 ocijenjeni su prema međunarodnom standardu IEC 61010 za CATIV 600 V.

Ovaj tekst je strojno preveden.

Izvedba

MCC1010 / MVC1010 je beskontaktna strujna mjerna stezaljka koja se lako koristi i može se koristiti sa sljedećim instrumentima: Analizatori za mjerenje kvalitete mreže Osciloskopi Motorni ispitni uređaji Stezanje ispitivača uzemljenja Priložena tehnika štapa (ART) Metode ispitivanja bez uzemljenja Držači podataka Digitalni multimetri
